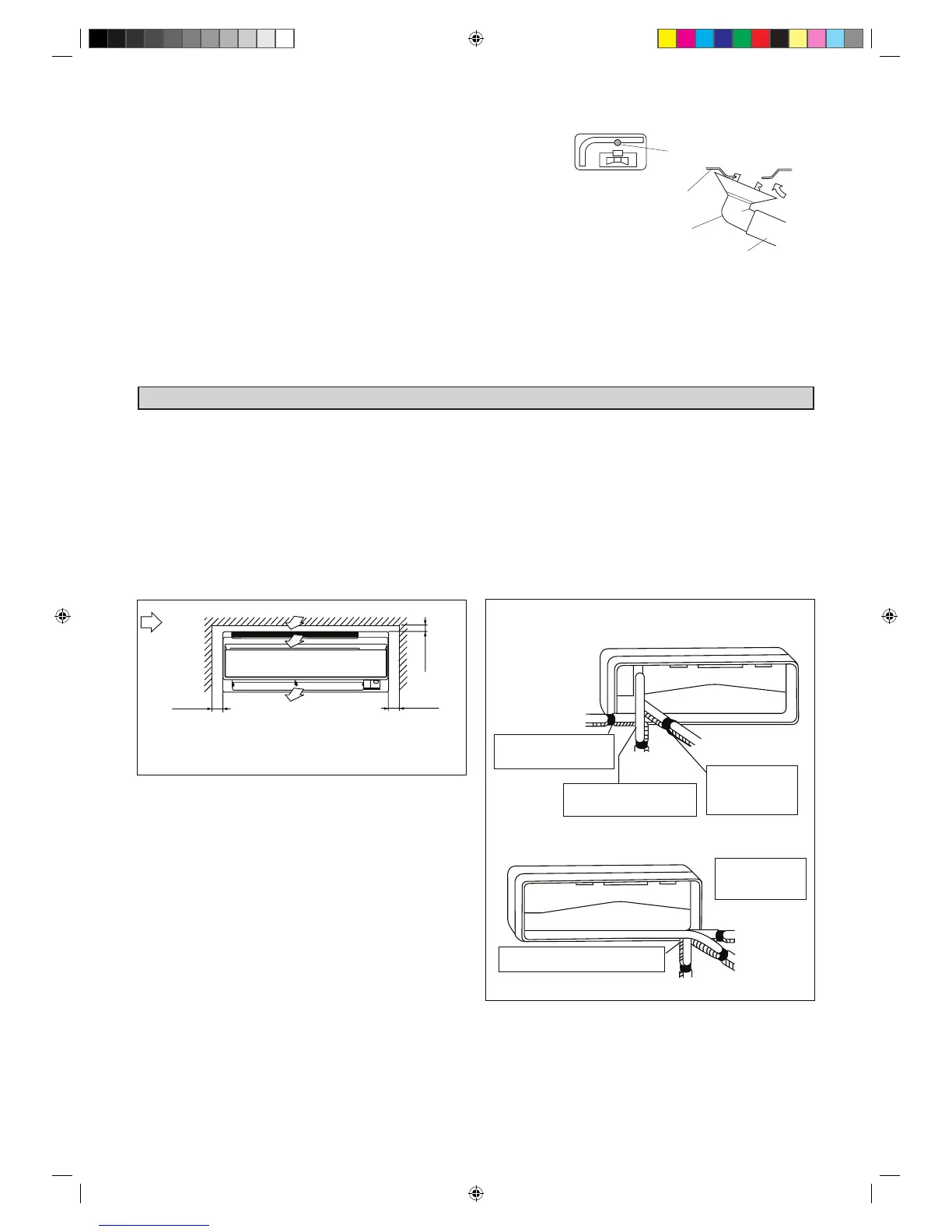

Drenaje. (Unidad De La Pompa De Calor Solamente)
1) Utilice una toma de drenaje para drenar la unidad.
2) Si el puerto de drenaje está tapado con una base de montaje o una
superficie, coloque soportes de suelo adicionales de al menos 30 mm
de altura debajo de las patas de la unidad exterior.
3) En zonas frías, no utilice mangueras de drenaje en unidades exteriores.
(Si lo hace, el agua de drenaje podría congelarse y provocar fallos de
funcionamiento.)
Orificio de drenaje de agua
Bastidor inferior
Toma de drenaje
Manguera (de venta en tiendas;
diám. interior: 16 mm)
INSTALACIÓN DE LA UNIDAD INTERIOR
La unidad de interior debe estar instalada de modo que el
aire de descarga frío no entre en contacto con el aire de
retorno caliente. Por favor, siga el espacio proporcionado
para la instalación tal y como se indica en el gráfico. No
colocar la unidad de interior donde le caiga la luz del
sol directamente. El emplazamiento debe ser adecuado
para las tuberías y la evacuación y debe estar lejos de la
puerta o ventana.
La tubería de refrigerante se puede dirigir hasta la
unidad de varias maneras (izquierda o derecha detrás
de la unidad), usando los agujeros recortados en la caja
de la unidad. Doblar cuidadosamente las tuberías hasta
la posición requerida para alinearlas con el agujero.
Para las salidas lateral e inferior, sujete la base de la
manguera y oriéntela correctamente. La manguera de
desagüe de condensación debe ser fijada con cinta a
las tuberías.
Todas las dimensiones están en mm
Circulación
del aire
(Interior)
min. 50 min. 50
(Espacio para
mantenimiento)
(Espacio para
mantenimiento)
Espacio necesario
min. 30
(Espacio para uso)
Tubo lateral derecho, posterior derecho e inferior
derecho
Saque de aquí la tapa del
orificio del tubo para la tubería
derecha
Saque de aquí la tapa del orificio
del tubo para la tubería derecha
inferior
Ate conjuntamente el
tubo de refrigerante y
la manguera de drenaje
con cinta aislante.
Tubo lateral izquierdo, posterior izquierdo e inferior
izquierdo
Tubería derecha
Tubería posterior derecha
Tubería posterior
izquierda
Tubería izquierda
Tubería inferior izquierda
Saque de aquí la tapa
del orificio del tubo para
la tubería izquierda
Saque de aquí la tapa del orificio del tubo
para la tubería inferior izquierda
Tubería inferior
derecha
