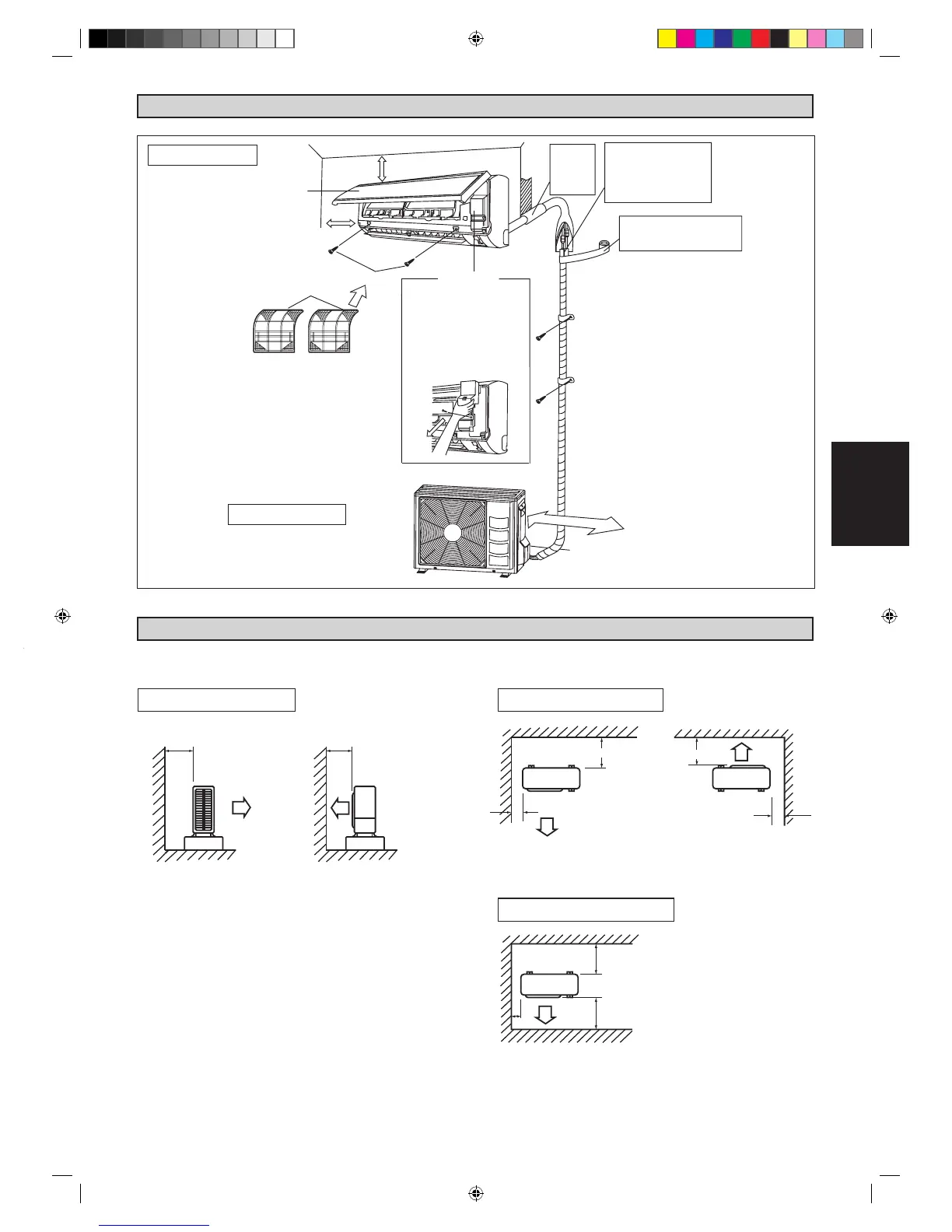

DIAGRAMMA DE LA INSTALACIÓN
INSTALACIÓN DE LA UNIDAD EXTERIOR
• Si hay una pared o cualquier otro obstáculo que pueda bloquear la toma de entrada o el flujo de ventilación de la unidad, siga
las instrucciones de instalación que se especifican a continuación.
Información importante en relación al refrigerante utilizado
Este producto contiene los gases invernaderos fluorados regulados por el Protocolo de Kioto.
No vierta gases a la atmósfera.
Tipo de refrigerante: R410A
Valor GWP
(1)
: 1975
(1)
GWP = global warming potential (potencial de calentamiento global)
Rellene con tinta indeleble,
■ A la carga de refrigerante de fábrica del producto,
■ B la cantidad adicional de refrigerante cargado en campo y
■ A + B la carga total de refrigerante
en la etiqueta de carga de refrigerante suministrada con el producto.
La etiqueta rellenada debe pegarse cerca de la conexión de carga del producto (p.ej. al dorso de la tapa de
servicio).
1 carga de refrigerante de fábrica del producto:
véase placa de especificaciones técnicas de la unidad
(2)
2 cantidad adicional de refrigerante cargado en campo
3 carga total de refrigerante
4 Contiene gases fluorados de efecto invernadoro regulados por el
Protocolo de Kioto
5 unidad exterior
6 Kcilindro del refrigerante y dosificador de carga
(2)
En el caso de sistemas de multiples unidades interiores, sólo debe pegarse 1 etiqueta*,en la cual debe figurar la
carga total de refrigerante de fábrica de todas las unidades de interior conectadas en el sistema refrigerante.
Puede ser necesario realizar inspecciones periódicas para localizar fugas de refrigerante, dependiendo de la
legislación europea o local vigente. Contacte, por favor, con su distribuidor local para obtener más información.
* en la unidad exterior
Unidad Interior
30mm o más desde el techo
Panel frontal
50mm o más desde las
paredes (en ambos lados)
Filtros de aire
Unidad Exterior
Calafatee el
huelgo del
orificio del
tubo con
masilla.
Corte el tubo termoaislante a
un largo apropiado y enrollarlo
con la cinta, cuidando de que no
quede ningún huelgo en la línea
de corte del tubo aislante.
Enrollar el tubo aislante con cinta de
acabado desde abajo hacia arriba.
Tapa de servicio
• Abrir la tapa de servicio
La tapa de servicio es de tipo
apertura/cierre.
• Método de apertura
1) Retire los tornillos de la tapa
de servicio.
2) Extraiga la tapa de servicio
tirando de ella hacia abajo en
diagonal, en el sentido de la
flecha.
3) Tire hacia abajo.
250mm desde el muro
Pared a un lado Pared a ambos lados
Más de 50 Más de 100
Vista lateral
Más de 50
Más de 100
Más de 150
Más de 50
Vista superior
Pared a los tres lados
Más de 150
Más de 300
Más de 50
Vista superior Unidad: mm
M4 X 12L
Acson IM-WMJ-0109(0)-MacQuay_ES.5 5 2009-4-8 9:11:35
