İç Mekan Ünitesi [5WMYJ Serisi]

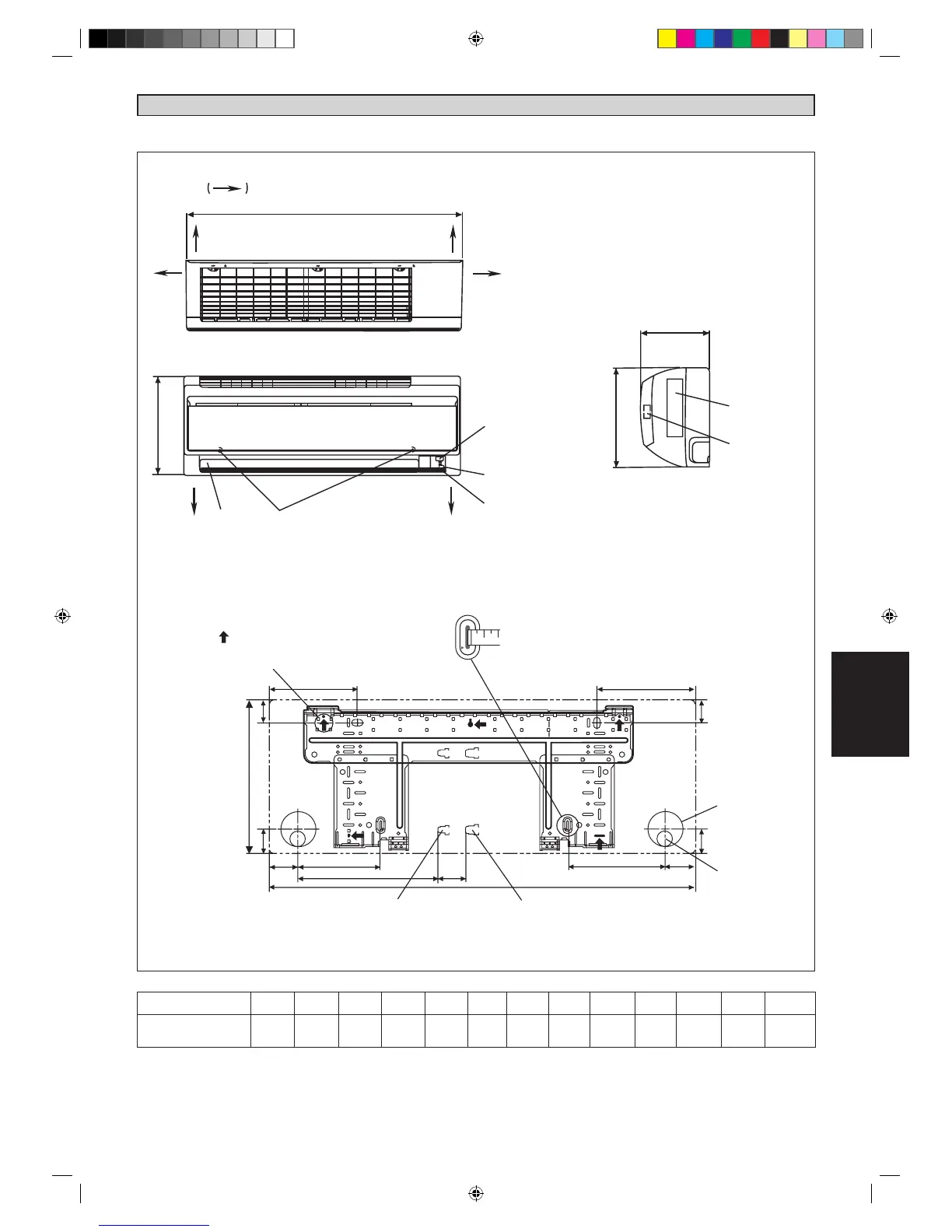

DIŞ HATLAR VE EBATLAR
A
B
C
H
I
B
F
E
J
G
G
L
D
B
K
M
A
F
İŞARETİ BORU TESİSATININ YÖNÜNÜ GÖSTERİR
ARKA ARKA
SOL SAĞ
ÜSTTEN GÖRÜNÜM
ALTALT
HAVALANDIRMA
ÖN IZGARA SABİT VİDALAR
(İÇERDE)
ÖNDEN GÖRÜNÜM
SİNYAL ALICI
İÇ ÜNİTE
AÇMA/KAPAMA ANAHTARI
ODA SICAKLIĞI
TERMİSTÖRÜ (İÇERDE)
YANDAN GÖRÜNÜM
BEYAN ETİKETİ
TOPRAK UÇLU
BAĞLANTI KUTUSU
Şerit metreyi gösterildiği gibi
kullanın. Şerit metrenin sonunu B
‘da konumlandırın
Tavsiye edilen montaj
plakası alı koyma noktaları
(tümünde 5 nokta)
Sıvı borusu sonu Gaz borusu sonu
KURULUM LEVHASI
Tüm boyutlar mm (in) olarak verilmiştir
Duvardaki delik
çapı Ø 65mm
Tahliye hortumu
konumu
Boyutlar A B C D E F G H I J K L M
5WMY10/15J/JR
800
(31,5)
288
(11,3)
206
(8,1)
166
(6,5)
184
(7,2)
42
(1,7)
46
(1,8)
55
(2,1)
56
(2,2)
154
(6,1)
182
(7,2)
263
(10,4)
52
(2,0)
