RACCORDEMENT ÉLECTRIQUERACCORDEMENT DES TUYAUTERIES
Longueur Des Tuyauteries Et Différence De
Niveau
Pour un bon fonctionnement des unités, il est impératif de
respecter la longueur maximum des tuyauteries indiquée
dans le tableau ci-dessours, de respecter le nombre
de coudes maximum autorisé, et de ne pas dépasser
la différence de niveau entre l’unite intérieure et l’unite
extérieure. Tableau des caracteristiques valables pour
les unites froid seul et reversibles:
* Assurez-vous d’ajouter la quantité correcte de réfrigérant
additionnel. Sinon, cela pourrait conduire à une réduction
des performances.
Remarque: La charge complète de gaz se trouve
dans l’unité extérieure jusqe’à une
longueur nominale de 7,5 mètres
aucun complément en réfrigérant n’est
nécéssaire.

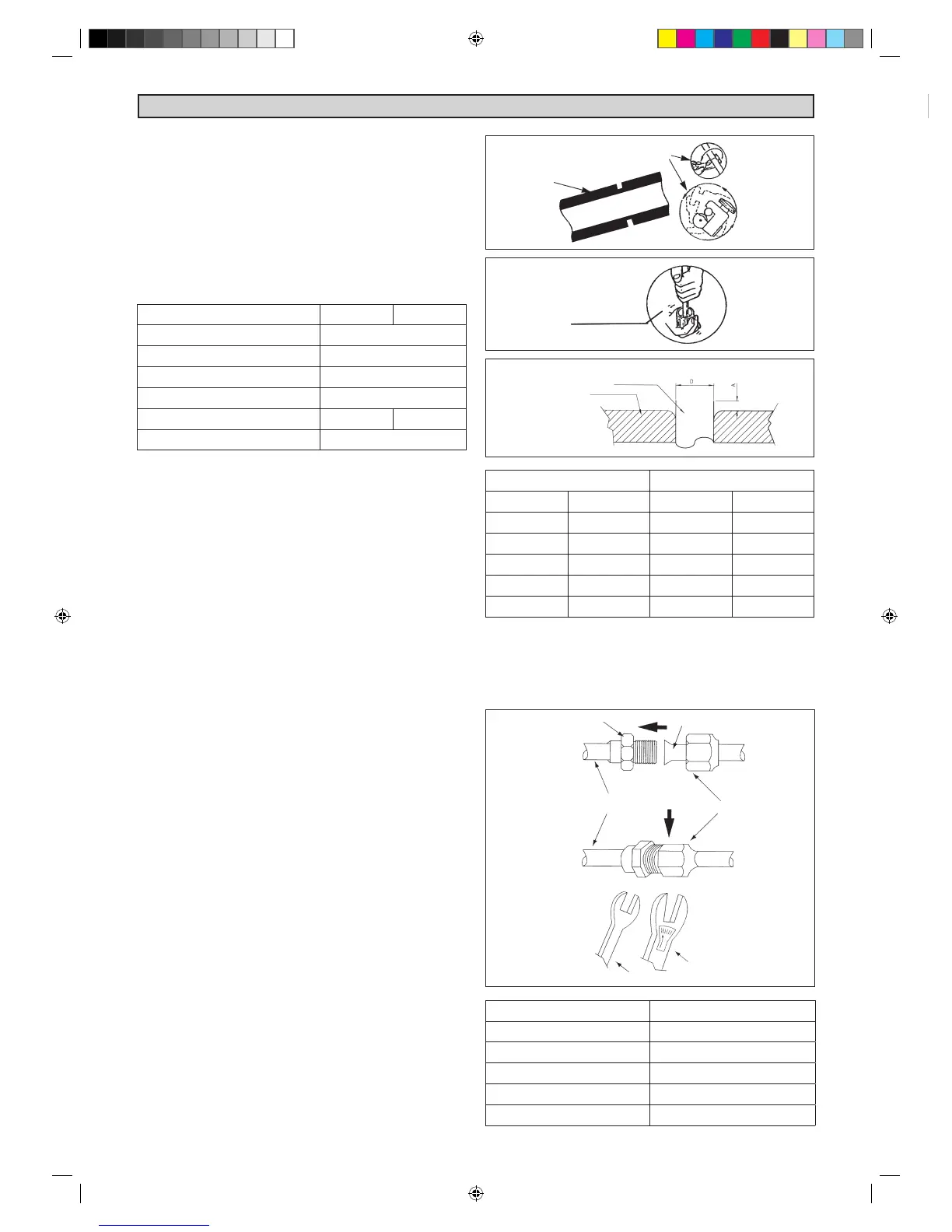

Travail Des Tuyauteries
• Ne pas utiliser de tuyauteries en cuivre encrassé ou
endommagé. Ne pas retirer les bouchons en plastique
ou caoutchouc et les écrous en laiton des vannes,
raccords, tubes et serpentins jusqu’à ce que les
tuyauteries d’apiration ou de liquide soient prêtes à
être connectées aux vannes et raccords.
• S’il est nécessaire de braser, s’assurer que de l’azote
passe dans les serpentins et raccords pendant le
brasage, pour éviter les dépôts de suie sur les faces
intérieures des tubes de cuivre.
• Couper le tuyau de raccordement avec un coupe-
tube.
• Ébarber les bords coupés des tuyaux à l’aide d’un
alésoir. Tenir l’extrémité du tuyau vers le bas pour
empêcher la limaille d’entrer dans le tuyau.
• Relier les écrous ‘flare’ montés sur les connexions des
unités intérieure et extérieure aux tubes de cuivre.
• Évaser le tuyau avec longueur supplémentaire au-
dessus de l’outil à évaser comme indiqué sur le
tableau.
• Le bord évasé doit être régulier et ne présenter aucune
craquelure ou éraflure.
Raccordement De La Tuyauterie Aux Unités
• Aligner les tubes et serrer l’écrou à la main d’abord.
•
Enfin, serrer l’écrou à l’aide d’une clef dynamométrique
jusqu’au clic.
Ø Tube, D A(mm)
Pouce mm Impérial Rigid
1/4”
6,35 1,3 0,7
3/8”
9,52 1,6 1,0
1/2”
12,70 1,9 1,3
5/8”
15,88 2,2 1,7
3/4”
19,05 2,5 2,0
Ø
Tuyau mm / (pouce) Couple Nm / (ft-lb)
6,35 (1/4)
18 (13,3)
9,53 (3/8)
42 (31,0)
12,7 (1/2)
55 (40,6)
15,88 (5/8)
65 (48,0)
19,05 (3/4)
78 (57,6)
Modèle 10 15
Longueur minimum admissible (L)
3m
Longueur maximale autorisée (L)
15m
Ajout de réfrigérant
20g/m
Hauteur maximale autorisée (H)
10m
Tuyau de gaz
Dia. ext. 9,5mm Dia. ext. 12,7mm
Tuyau de liquide
Dia. ext. 6,4mm
Coupe des tubes cuivre
1/4t
Ebavurage
Tube cuivre
Dudgeonniere
Raccord à visser
Tube avec dudgeon
Tube de l’unité intérieure
Clef d’immobilisation
Écrou
Clef dynamométrique
Acson IM-WMJ-0109(0)-MacQuay_FR.8 8 2009-4-8 9:12:10
