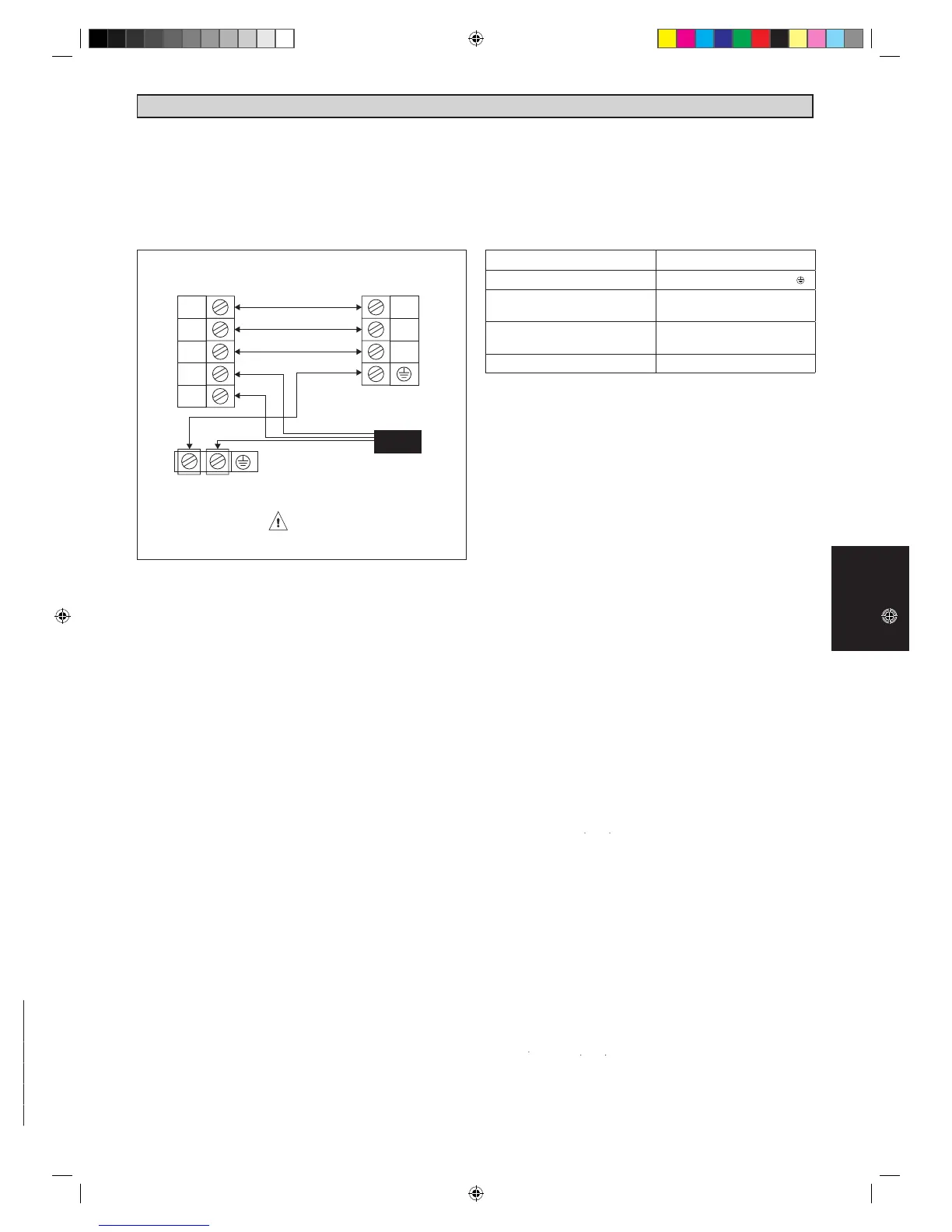

RACCORDEMENT ÉLECTRIQUE
IMPORTANT :
* Ces valeurs sont données à titre indicatif seulement; elles doivent être vérifiées et ajustées
en fonction des normes et de la réglementations en vigueur. Elles dépendent aussi du type
d’installation et du choix des conducteurs utilisés.
** Le voltage adéquat doit être vérifié avec les données de l’étiquette sur l’appareil.
1
2
SIG
N
L
2
1
SIG
• Tous les fils doivent être fermement connectés.
• Aucun fils ne doivent toucher les tubes frigorifiques, le
compresseur ou une autre partie mobile du moteur de
ventilateur.
• Les câbles de connexion entre l’unité intérieure et
l’unité extérieure doivent être serrés dans les colliers.
• Le cordon électrique doit être êquivalent à H05RN-F
(245IEC57) au minimum.
* Si la longueur du câble est supérieure à 2 m, utilisez un
câble plus long.
Ø Tube, D A(mm)
Pouce mm Impérial Rigid
1/4”
6,35 1,3 0,7
3/8”
9,52 1,6 1,0
1/2”
12,70 1,9 1,3
5/8”
15,88 2,2 1,7
3/4”
19,05 2,5 2,0
Ø
Tuyau mm / (pouce) Couple Nm / (ft-lb)
6,35 (1/4)
18 (13,3)
9,53 (3/8)
42 (31,0)
12,7 (1/2)
55 (40,6)
15,88 (5/8)
65 (48,0)
19,05 (3/4)
78 (57,6)
Modèle 10/15
Tension d’alimentation 220V - 240V / 1Ph / 50Hz+
Section du câble d’alim* mm²
Nombre de noyaux
1,5
3
Section du câble de liaison mm²
Nombre de noyaux
1,5
4
Fusible recommandé A 15
Bornier De
L’unité Intérieure
Bornier De
L’unité Extérieure
Cordon Electrique
Il doit y avoir un interrupteur à double pôles
avec un intervalle de contact de 3mm
minimum et un coupe-circuit/ fusible comme
recommandé dans le circuit d’installation fixe.
