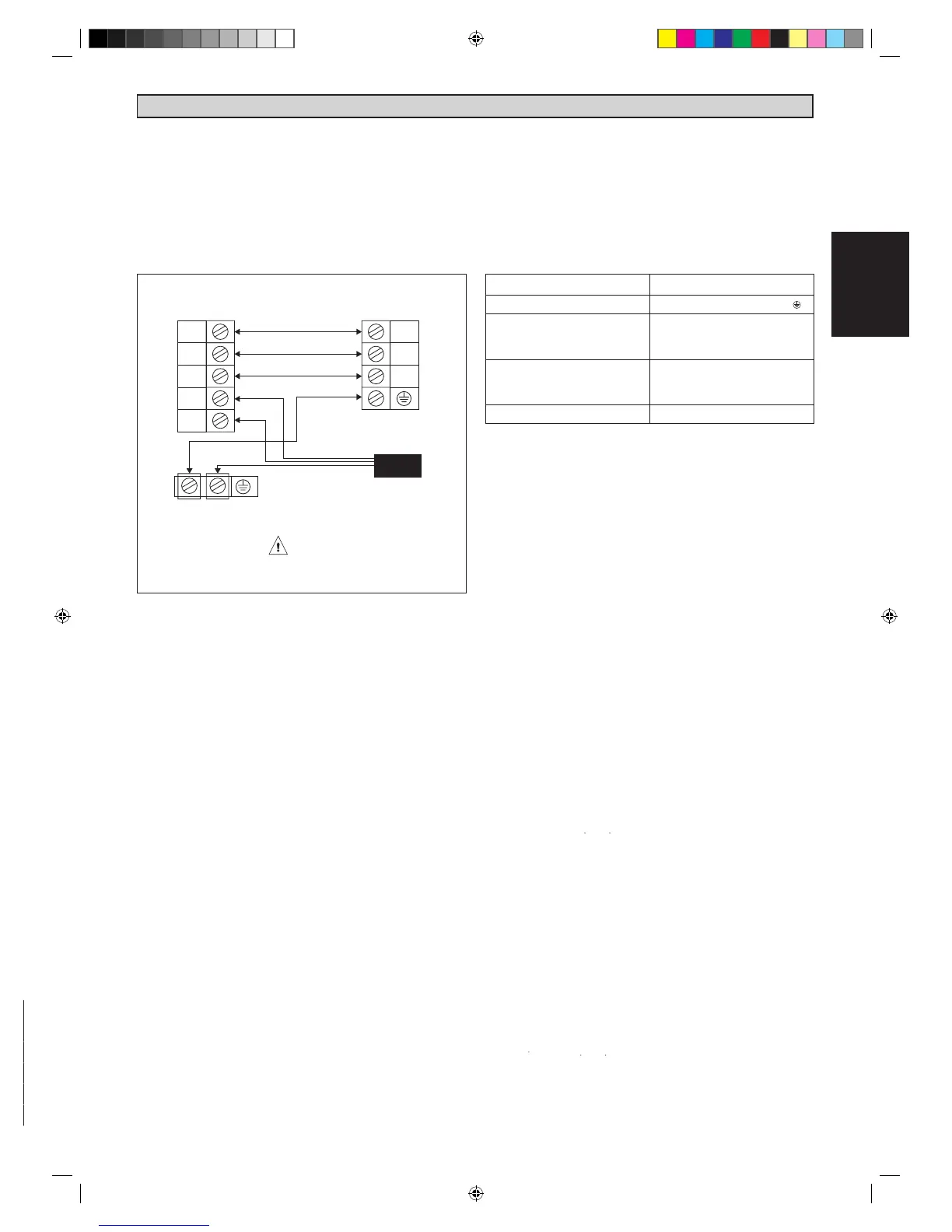

COLLEGAMENTI ELETTRICI
IMPORTANTE :
* I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e scelti
in modo da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo
di impianto e dai conduttori utilizzati.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa
dell’apparecchio.
1
2
SIG
N
L
2
1
SIG
• Tutti i fili devono essere collegati saldamente.
• I fili non devono toccare né i condotti del refrigerante,
ne il compressore né gli organi rotanti del motore del
ventilatore.
• I cavi di collegamento tra l’unità interna e l’unità esterna
devono essere fissati sull’apposito morsetto.
• Il cavo di alimentazione deve equivalere ad un minimo
di H07RN-F (245IEC57).
* Se la lunghezza del cavo supera i 2 m, utilizzarne uno di
maggiori dimensioni.
Ø Tubo, D A(mm)
Pollici mm Imperiale Rigido
1/4”
6,35 1,3 0,7
3/8”
9,52 1,6 1,0
1/2”
12,70 1,9 1,3
5/8”
15,88 2,2 1,7
3/4”
19,05 2,5 2,0
Dimensioni del tubi mm / (pollici) ChiaveRsiometrica Nm/(ft-lb)
6,35 (1/4)
18 (13,3)
9,53 (3/8)
42 (31,0)
12,7 (1/2)
55 (40,6)
15,88 (5/8)
65 (48,0)
19,05 (3/4)
78 (57,6)
Modello 10/15
Voltaggi ammessi 220V - 240V / 1Ph / 50Hz+
Dimensioni del cavo mm²
di alimentazione*
Numero di anime
1,5
3
Numero di anime
Dimensioni del cavo
di interconnessione mm²
1,5
4
Fusibile di ritardo consigliato 15
Morsettiera Dell’Unità
Interna
Morsettiera Dell’Unità
Esterna
Cavo Di Alimentazione
Nell’impianto elettrico esistente sono
necessari un interruttore bipolare con contatti
separati da almeno 3mm e un fusibile/
interruttore automatico.
