SPIE DI CONTROLLO
Ricevitore A Infrarossi
Quando si trasmette un segnale operativo dal
telecomando ad infrarossi, il ricevitore di segnali sull’unità
interna risponderà nel modo di cui sotto per confermare
l’accettazione della trasmissione del segnale.
da ON a OFF 1 Segnale bip lungo
da ON a OFF
Pompa non attiva/Potenza
di raffreddamento attiva
2 Segnale bip breve
Altri 1 Segnale bip brev
PRECAUZIONI SPECIALI PER L’UTILIZZO DI R410A
R410A è un nuovo refrigerante di HFC che non danneggia
lo strato di ozono. La pressione di esercizio di questo
nuovo refrigerante è 1.il refrigerante 6 volte più superiore
convenzionale (R22), così installation/servicing adeguato
è essenziale.
• Mai refrigerante di uso tranne R410A in un
condizionatore dell’aria che è destinato per funzionare
con R410A.
• L’olio di POE è usato come lubrificante per il copressor
di R410A, che è differente dall’olio minerale usato per il
compressore R22. Durante installazione o l’assistenza,
la precauzione supplementare deve essere presa per
non esporre il sistema di R410A troppo lungo ad aria
umida. L’olio residuo di POE nelle condutture ed il cn
dei componenti assorbono l’umidità dall’aria.
• Impedire mischarging, il diametro dell’orificio di servizio
sulla valvola del chiarore è differente da quello di R22.
• Usi gli attrezzi ed i materiali esclusivamente per
il refrigerante R410A. Gli attrezzi esclusivamente
per R410A sono valvola molteplice, tubo flessibile
caricantesi, manometro, rivelatore della perdita del
gas, attrezzi del chiarore, chiave da coppia di torsione,
pulsometro e cilindro del refrigerante.
• Poichè un condizionatore dell’aria di R410A subisce
l’più alta pressione che le unità R22, è essenziale per
scegliere correttamente i tubi di rame. Mai diluente di
rame dei tubi dell’utente che 0,8mm anche se sono
disponibili nel mercato.
• Se il gas del refrigerante propaga durante l’installazione/
servicing, sia sicuro arieggiare completamente. Se
il gas refrigerant entra in contatto con fuoco, un gas
tossico può accadere.
• Nell’installare o rimuovendo un condizionatore
dell’aria, non lasci che l’aria o l’umidità rimanga nel
ciclo refrigerant.

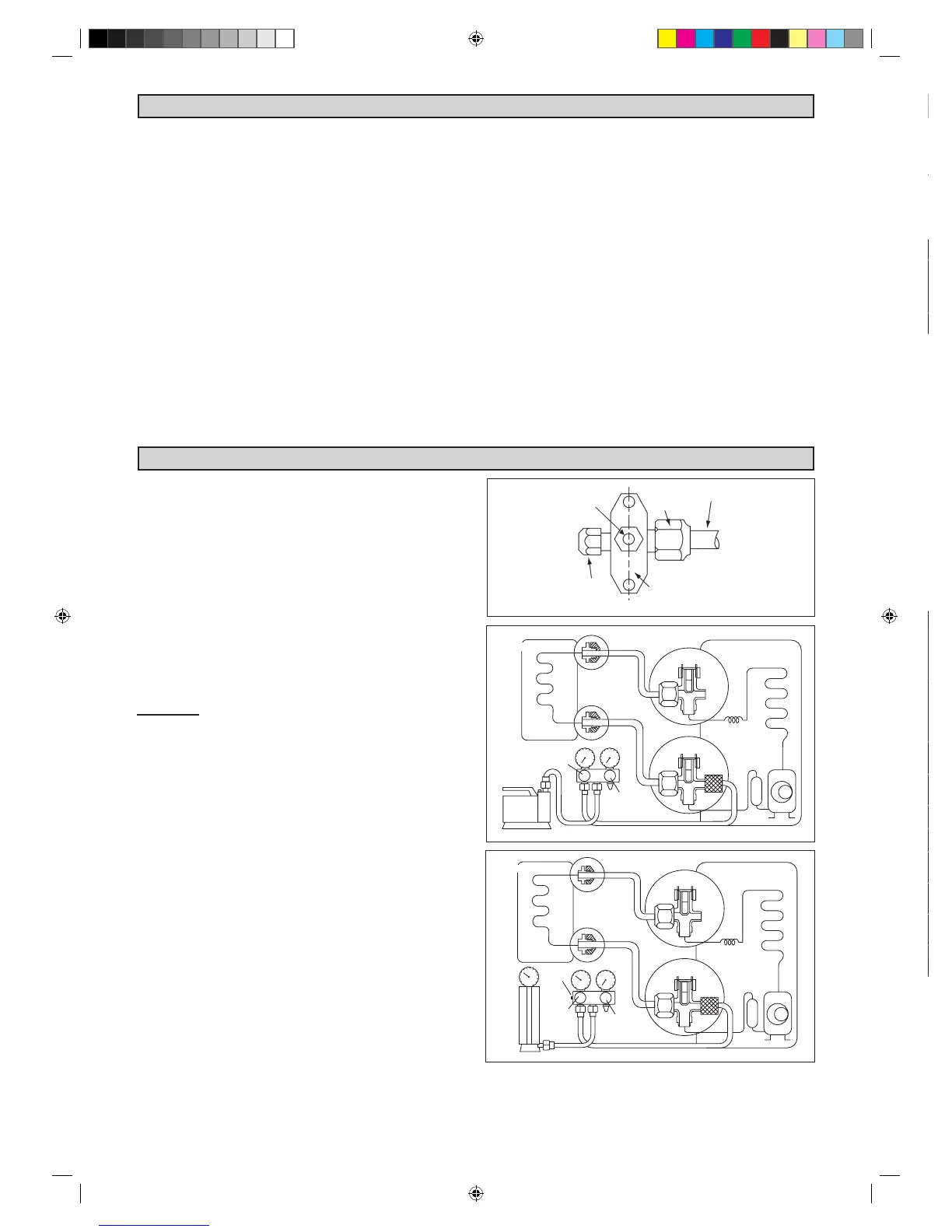

VUOTO E CARICA
Spurgo Delle Tubazioni El Del Unità Interna
Fatta eccezione dell’unità esterna che è precaricata, l’unità
interna e le tubature di collegamento devono essere spurgate
dell’aria. Essa contiene infatti dei residui di umidità prodotti
dal ciclo di raffreddamento che possono provocare un
malfunzionamento del compressore.
• Rimuovere i tappi della valvola e dell’attacco di servizio.
• Collegare il centro della valvola di carico alla pompa di
estrazione.
• Collegare la valvola di carico alla bocchetta di servizio della
valvola a 3 vie.
• Avviare la pompa di estrazione. Far spurgare per 30 minuti
circa. Il tempo di spurgo varia a seconda della capacità della
pompa di estrazione. Controllare che l’ago della valvola del
collettore si sia portata su -760mmHg.
Attenzione
• Se l’ago non si sposta su -760mmHg, controllare che non
ci siano perdite di gas (utilizzando il rivelatore di fughe) in
prossimità tra unità interna ed esterna ed esterno e riparare
la perdita prima di procedere.
• Chiudere la valvola di carico e spegnere la pompa di
estrazione.
• Sull’unità esterna, aprire la valvola di aspirazione a 3 vie e
la valvola per il liquido a due vie in senso anti-orario con una
brugola di 4mm.
Operazioni Di Carica
Tale operazione deve essere obbligatoriamente effettuata
utlizzando la borbala del gas ed una bilancia di precisione. Il
gas refrigerante viene introdotto nell’unità esterna tramite la
bocchetta di servizio della valvola aspirante.
• Rimuovere il tappo della bocchetta di servizio.
• Collegare il collettore a bassa pressione alla bocchetta di
aspirazione del serbatoio cilindrico e chiudere il collettore ad
alta pressione. Spurgare l’aria dal tubo flessibile.
• Mettere in funzione il condizionatore.
• Aprire il cilindro del gas e la valvola del collettore a bassa
pressione.
• Quando la quantità richiesta di refrigerante è stata pompata
nell’impianto, chiudere la valvola del collettore a bassa
pressione e la valvola del cilindro del gas.
• Scollegare il tubo flessibile dalla bocchetta di servizio
Rimettere il tappo della bocchetta di servizio.
RAFFREDDISI/
CALORE
(VERDE/
ROSSO)
Funzionamento
Verde
Raffreddamento
Rosso
Riscaldamento
Rosso
Riscaldamento automatic
Verde
Raffreddamento automatico
Accensione temporizzatore
Accensione modalità riposo
Verde
Modo “Fan” inserito
Verde
Modo “Dry” inserito
Rosso
Sbrinamento
Verde
Errore dell’unità
ACCESO
Lampeggiante
Condotti del refrigerante
Valvola a 3 vie dell’unità esterna
Bocchetta di servizio
Brugola
Dadi di svaso
Unità Interna
Pompa di
estrazione
Gas
Chiuso
Aperto
Lo
Hi
Liquido
Unità Estern
Chiuso
Valvola di scarico
Valvola di
aspirazione
Chiuso
Liquido
Unità Interna
Gas
Chiuso
Valvola di
controllo
Lo
Hi
Aperto
Aperto
Unità Estern
Valvola di scarico
Valvola di
aspirazione
