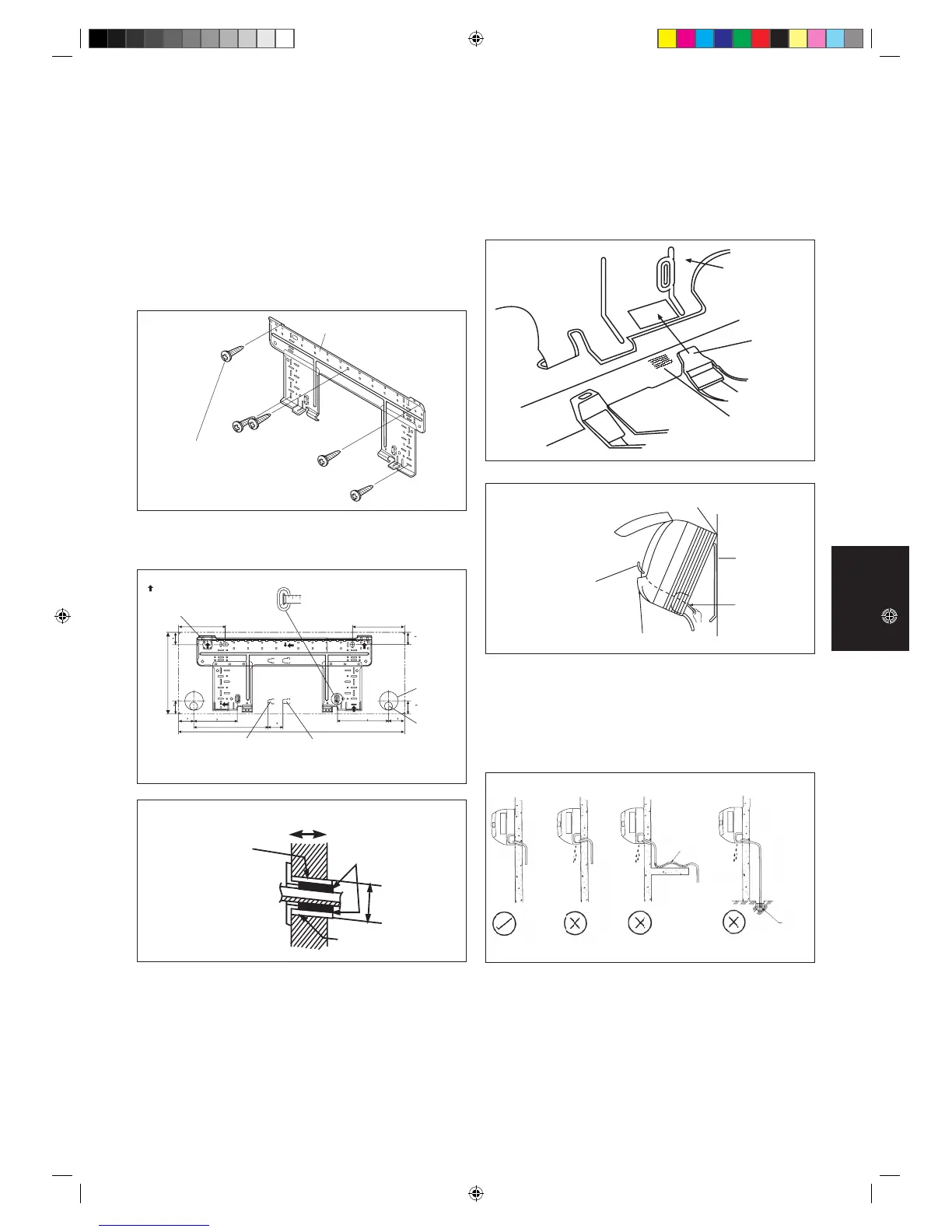

Montage De La Platine Support
S’assurrer que le mur de support soit suffisamment
résistant, pour supporter le poids de l’unité et éviter
toutes vibrations. Selon la composition du mur, utiliser
des vis chevilles appropriées pour la fixation de la platine
support.
Utiliser la jauge à niveau pour le montage horizontal,
puis la fixer avec 5 vis appropriées.
Dans le cas de sortie arrière des tuyauteries, percer
le trou Ø 65mm pour les canalisations à l’aide d’une
scie cloche. Le trou aura une légère pente vers l’unité
extérieure (voir figure).
166
184
181.7
55.554.5
153.8
263
51.9
800
9
5
4
2
2
4
8
8
2
2
2
4
9
5
4
Point De Retenue Et Dimensions Recommandés
Pour La Platine De Montage
Mise En Place De L’unite De La Platine Support
Positionner dans un premier temps l’unité intérieure
sur la languette d’accrochage supérieure de support.
Pour vous assurer que les crochets sont correctement
installés sur la plaque d’installation, essayez de les faire
légèrement bouger de gauche à droite.
Comment Fixer L’unité Interne
Accrochez les griffes de la structure inférieure à la plaque
de montage.
Comment Démonter L’unité Interne
Soulevez la zone marquée d’un repère (au bas de la
grille avant) pour libérer les griffes.
Évacuation Des Condensats
Le tube d’évacuation des condensats de l’unité devra
être, dans la mesure du possible, dirigé vers la sortie
arriere des tuyauteries a travers le mur de support. Evitez
les situations susceptibles de causer une fuite d’eau.
Vis de fixation de la
plaque de montage
Plaque de montage
Plaque de montage
Attache
Repère
(à l’arrière)
Structure
inférieure
Grille frontale
Quand vous dénudez
en avance les fils
d’interconnexion,
recouvrez les extrémités
des fils avec du ruban
isolant.
Plaque de montage
Accrochez les crochets de l’appareil intérieur ici.
Guide de fil
Fils d’interconnexion
Drainage De L’eau
Correct Mal Mal Mal
Fuite
d’eau
Fuite
d’eau
Fuite
d’eau
Rétention de l’eau
Evacuation
d’eau de
condensation
plongé dans
l’eau
Drainage
Points de fixation de la plaque
de montage recommandés
(5 points en tout)
Utilisez un mètre à ruban comme
indiqué, placez l’extrémité du
mètre à ruban sur B
Trou percé
dans le mur
à Ø 65mm
Position
du tuyau
d’évacuation
Extrémité du tuyau de liquide
Extrémité du tuyau de gaz
Toutes les dimensions sont données en mm
Trou Avec Perceuse En Cône
Tube noyé dans le mur
(À se procurer sur place)
Calfatage
ExtérieurIntérieur
Ø 65
Tube noyé dans le mur
(À se procurer sur place)
Couvercle de trou de mur
(À se procurer sur place)
Acson IM-WMJ-0109(0)-MacQuay_FR.7 7 2009-4-8 9:12:10
