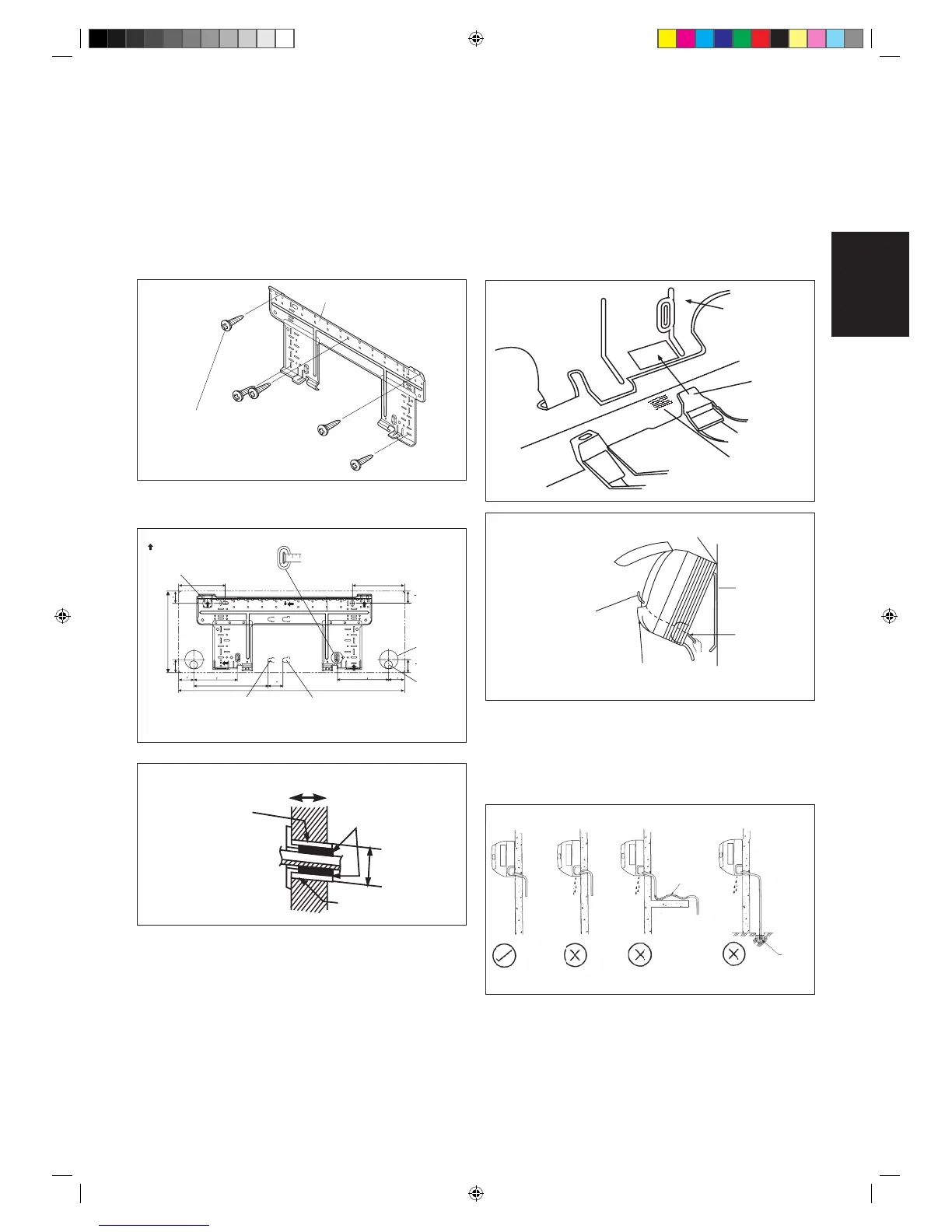

Montaggio Della Staffa Di Supporto
Accertarsi della capacità di tenuta della parete. Se il muro
non è in grado di sopportare il peso dell’apparecchio,
rinforzarlo con delle piastre o dei pilastrini di sostegno.
Per il montaggio orizzontale, utilizzare il livello, Fissare
con 5 viti appropriate.
Nel caso in cui le tubazioni posteriori fuoriescano, praticare
sul muro un foro di 65 mm di diametro servendosi di una
perforatrice a cono. Il foro deve presentare all’esterno
una leggera inclinatura verso il basso (veder figura).
166
184
181.7
55.5
54.5
153.8
263
51.9
800
9
5
4
2
2
4
8
8
2
2
2
4
9
5
4
Punti Di Fissaggio Della Piastra Di Montaggio E
Dimensioni Raccomandate
Montaggio Dell’unità
Agganciare l’unità alla parte superiore della staffa (inserire
i due ganci posteriori dell’unità negli appositi fori della
staffa). Per controllare se gli agganci sono correttamente
inseriti nella piastra d’installazione, spostare l’unità
leggermente verso destra e sinistra.
Come Fissare L’unità Interna
Agganciare le griffe del telaio inferiore alla piastra di
montaggio.
Come Rimuovere L’unità Interna
Spingere in alto fino all’parea contrassegnata (nella parte
inferiore della griglia frontale) per rilasciare gli artigli.
Tubo Di Scarico Condensa
Il tubo di drenaggio interno deve essere posizionato in
leggera pendenza per garantirne un buon funzionamento.
Evitare condizioni che possono causare perdite
d’acqua.
Vite di fissaggio della
piastra d’installazione
Piastra di montaggio
Piastra di montaggio
Fermo
Segno (parte
posteriore)
Telaietto inferiore
Griglia anteriore
Quando si spelano in
anticipo le estremità dei
fili di interconnessione,
unire le estremità destre
dei fili con nastro isolante.
Piastra di
montaggio
Appendere qui il gancio dell’unità interna.
Guida per i fili
Fili di
interconnessione
Drenaggio Dell’acqua
Corretto Errato Errato Errato
Perdite di
liquido
Perdite di
liquido
Perdite di
liquido
Ritenzione
dell’acqua
Il tubo pesca
nell’acqua
Drenaggio
Punti di ritenzione
raccomandati per la piastra di
montaggio (5 punti in tutto)
Usare la misura del nastro come
posizione che indica la fine del
nastro a O
Foro nel
muro di
Ø 65mm
Posizione
del tubo di
scarico
Estremità del tubo del liquido
Estremità del tubo del ga
Tutte le dimensioni sono in mm
Foro Con Perforatrice A Cono
Tubo incassato nel muro
(A fornitura locale)
Stuccatura
EsternoInterno
Ø 65
Tubo incassato nel muro
(A fornitura locale)
Coperchio per il
foro nel muro
(A fornitura locale)
