Kомнатного блок [Серия 5WMYJ]

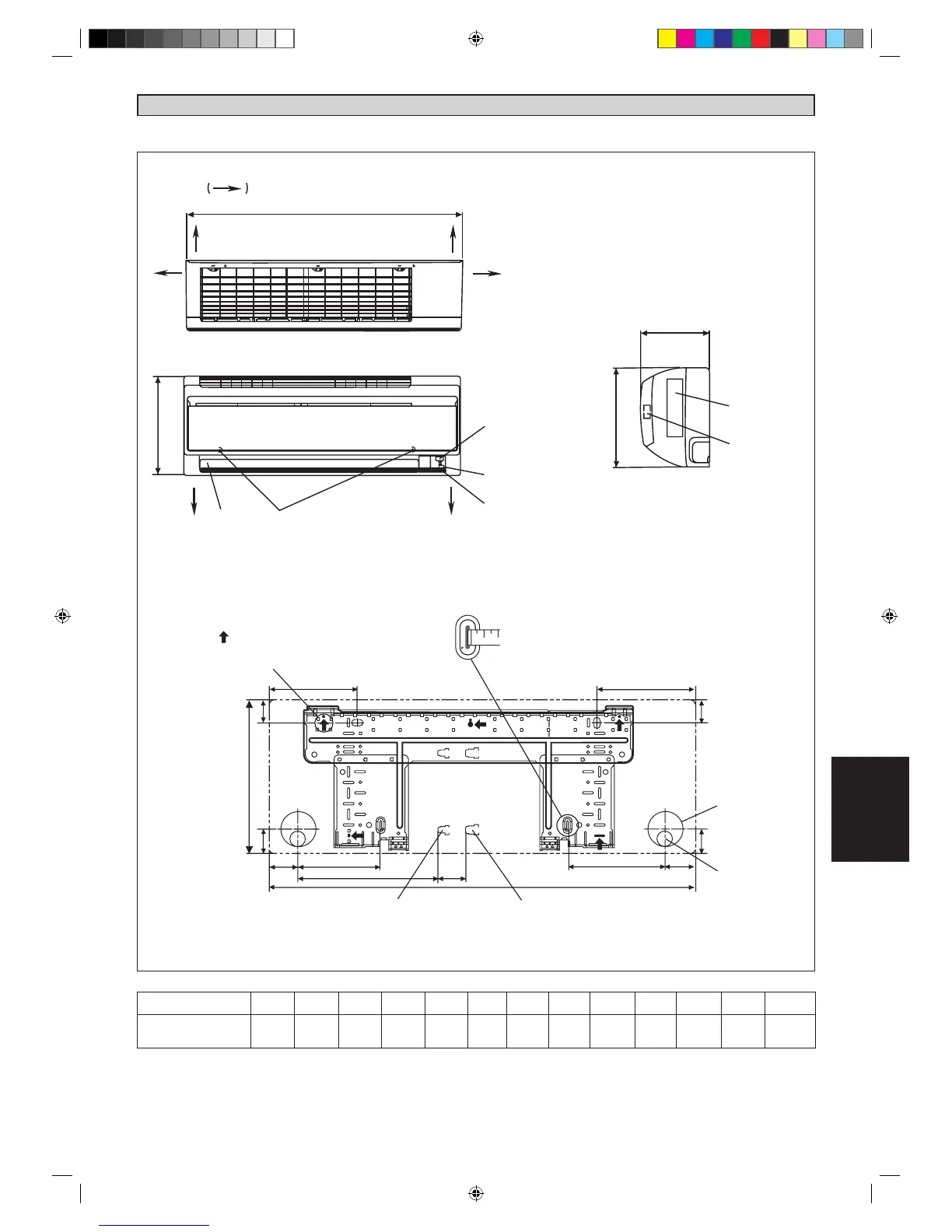

СХЕМА И РAЗМЕРЫ
A
B
C
H
I
B
F
E
J
G
G
L
D
B
K
M
A
F
ЗНАК ПОКАЗЫВАЕТ НАПРАВЛЕНИЕ ТРУБОПРОВОДА
ЗАДНИЙ ЗАДНИЙ
ЛЕВЫЙ ПРАВЫЙ
ВИД СВЕРХУ
НИЖНИЙ
НИЖНИЙ
ЖАЛЮЗИ
ЗАФИКСИРОВАННЫЕ ВИНТЫ
ПЕРЕДНЕЙ РЕШЕТКИ (ВНУТРИ)
ВИД СПЕРЕДИ
ПРИЕМНИК
СИГНАЛОВ
КОМНАТНЫЙ БЛОК
ПЕРЕКЛЮЧАТЕЛЬ ВКЛ./
ВЫКЛ.
ТЕРМОРЕЗИСТОР
КОМНАТНОЙ
ТЕМПЕРАТУРЫ (ВНУТРИ)
ВИД СБОКУ
ЗАВОДСКАЯ
БИРКА
ТЕРМИНАЛ
С КЛЕММОЙ
ЗАЗЕМЛЕНИЯ
Испольэуйте мерную
ленту, как покаюазано, и
расположите конец мерной
ленты в точке B
Рекомендуемые позиции
закрепления установочной
платы (всего 5 позиций)
конец жидкостной трубы конец газовой трубы
МОНТАЖНАЯ ПЛИТА
Все размеры указаны в мм / (дюймах)
Сквозное
отверстие в
стене Ø 65mm
Позиция
дренажного
шланга
Размер A B C D E F G H I J K L M
5WMY10/15J/JR
800
(31,5)
288
(11,3)
206
(8,1)
166
(6,5)
184
(7,2)
42
(1,7)
46
(1,8)
55
(2,1)
56
(2,2)
154
(6,1)
182
(7,2)
263
(10,4)
52
(2,0)
