mectron COMPACT PIEZO LED - Alimentazione; Alimentazione V

3
collegamenti compact piezo led
IT
Alimentazione



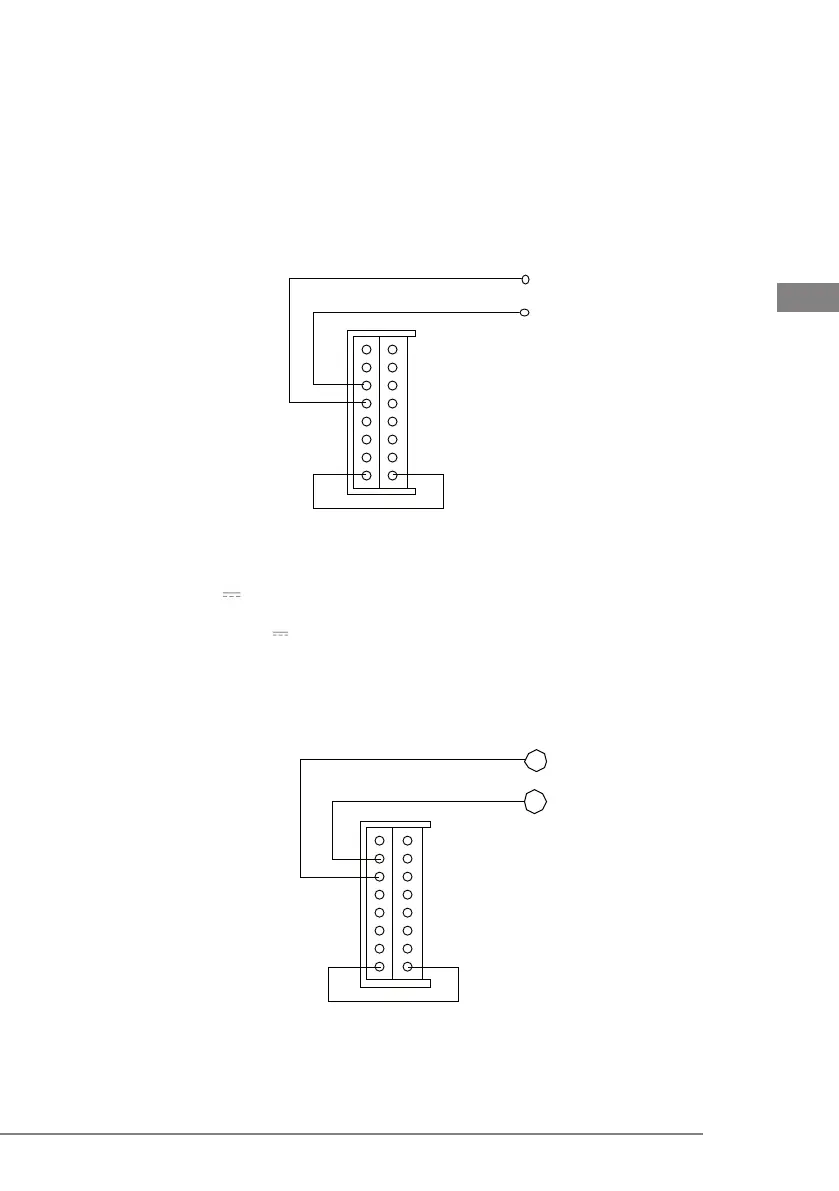

Per alimentare il modulo a 24V
~
50/60 Hz collegare i pin 13 e 14.
Collegare i pin 8 e 9 per inserire la capacita’ ltro.
Rispettare i valori di targa per quanto riguarda tensioni e correnti.
1
2
3
4
5
6
7
8
13
16
15
14
12
9
10
11
~
Vin
1
2
3
4
5
6
7
8
13
16
15
14
12
9
10
11
-
+

Per alimentare il modulo in V collegare sul pin 14 il positivo e sul pin 15 il negativo.
Collegare i pin 8 e 9 per inserire la capacita’ ltro.
Rispettare i valori di targa per quanto riguarda tensioni e correnti.
