mectron COMPACT PIEZO LED - Regolazione Potenza Potenziometro 4,7 Kohm; Regolazione Potenza 0-5 V

5
collegamenti compact piezo led
IT


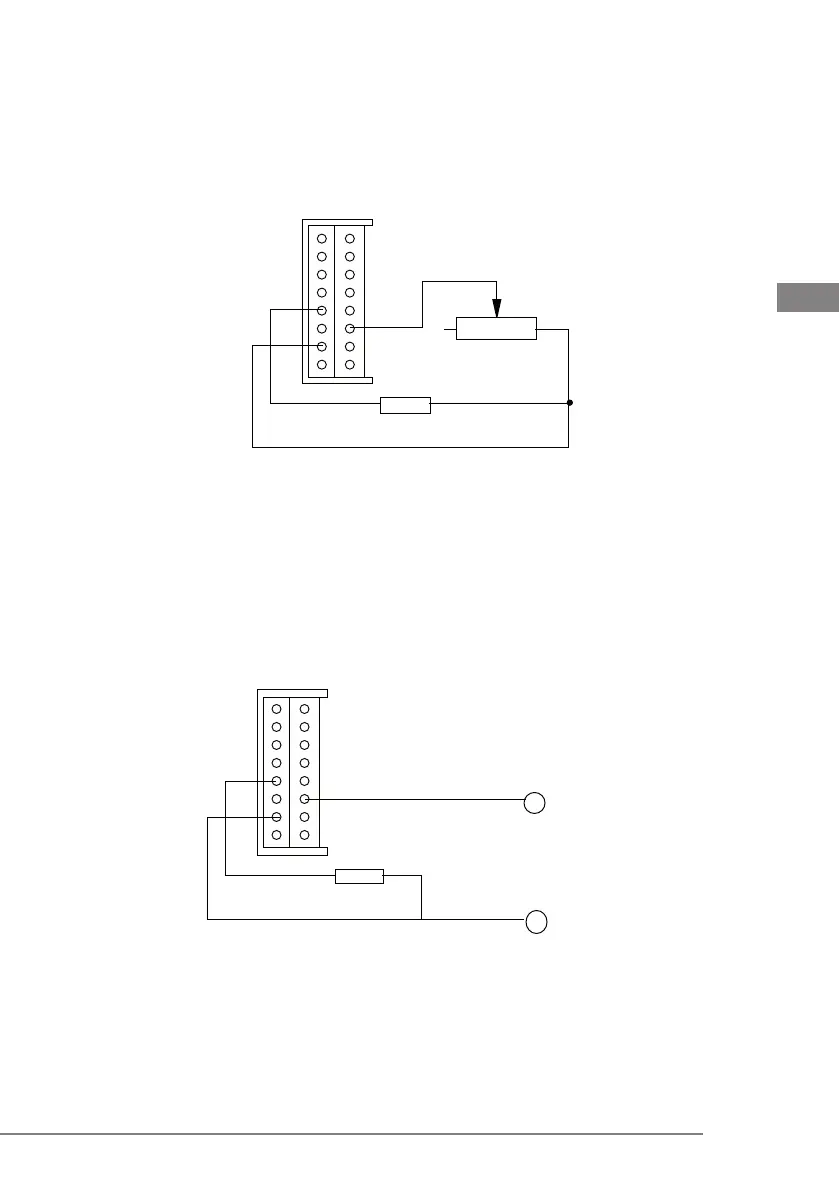

Collegare il potenziometro da 4,7 K tra i pin 6 e 10 e una resistenza di settaggio da 39 K 1/8W 1%
tra i pin 12 e 10.
La massima potenza corrisponde a resistenza 0.
1
2
3
4
5
6
7
8
13
16
15
14
12
9
10
11
Potenziometro
4,7 Kohm lineare
Resistenza
39 Kohm1/8 W 1%
-
+
1
2
3
4
5
6
7
8
13
16
15
14
12
9
10
11
0-5V 1mA
Resistenza
82 Kohm 1/8 W 1%

La modulazione della potenza puo’ essere eseguita con una tensione variabile compresa tra 0 e 5
Volts applicata tra i pin 6 e 10 (massa).
Collegare una resistenza di settaggio da 82 K 1/8W 1% tra i pin 12 e 10.
