6

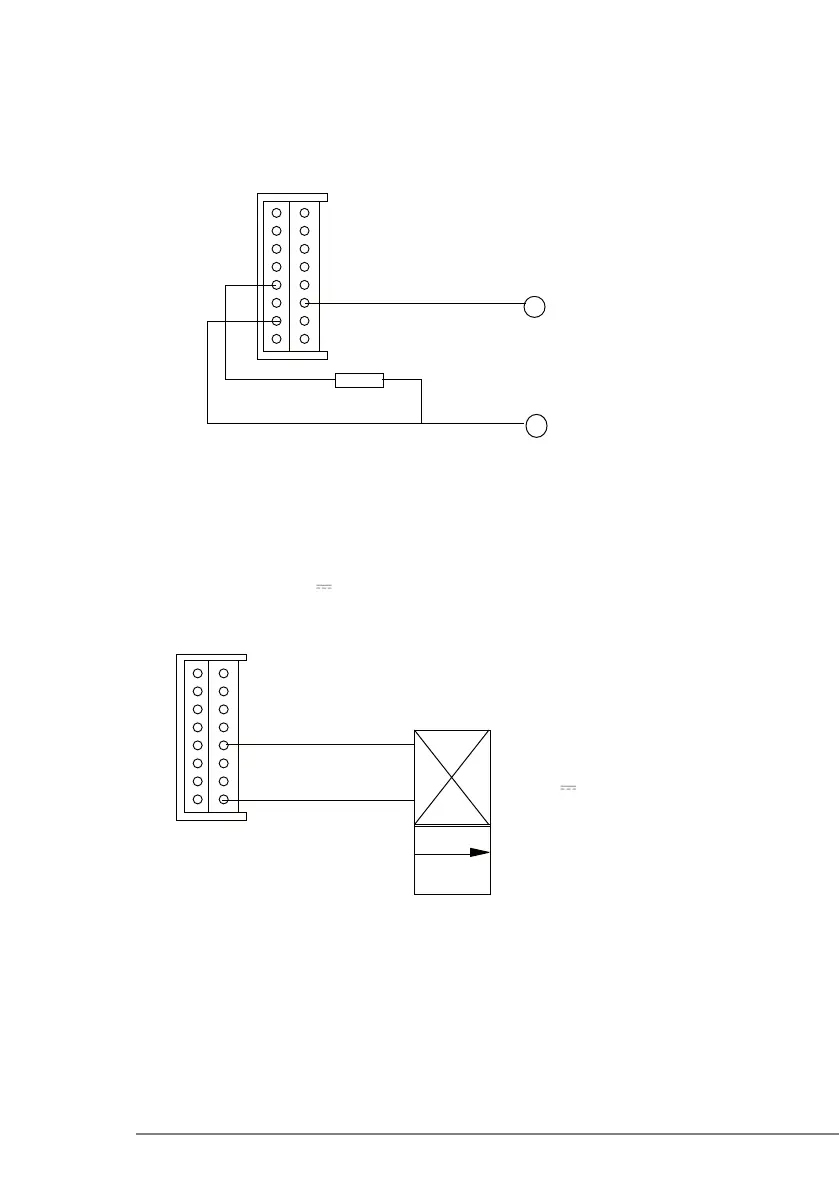

collegamenti compact piezo led
La modulazione della potenza puo’ essere eseguita con una tensione variabile compresa tra 0 e 10
Volts applicata tra i pin 6 e 10 (massa).
Collegare una resistenza di settaggio da 10 K 1/8W 1% tra i pin 12 e 10.
Controllo
Collegare unÕelettrovalvola a 24 V 2,5 W sui pin 5 e 8.
-
+
0-10V 1mA
1
2
3
4
5
6
7
8
13
16
15
14
12
9
10
11
Resistenza
10 Kohm 1/8 W 1%
1
2
3
4
5
6
7
8
13
16
15
14
12
9
10
11
Elettrovalvola
(optional)
24 V 2,5W
