4
collegamenti compact piezo led

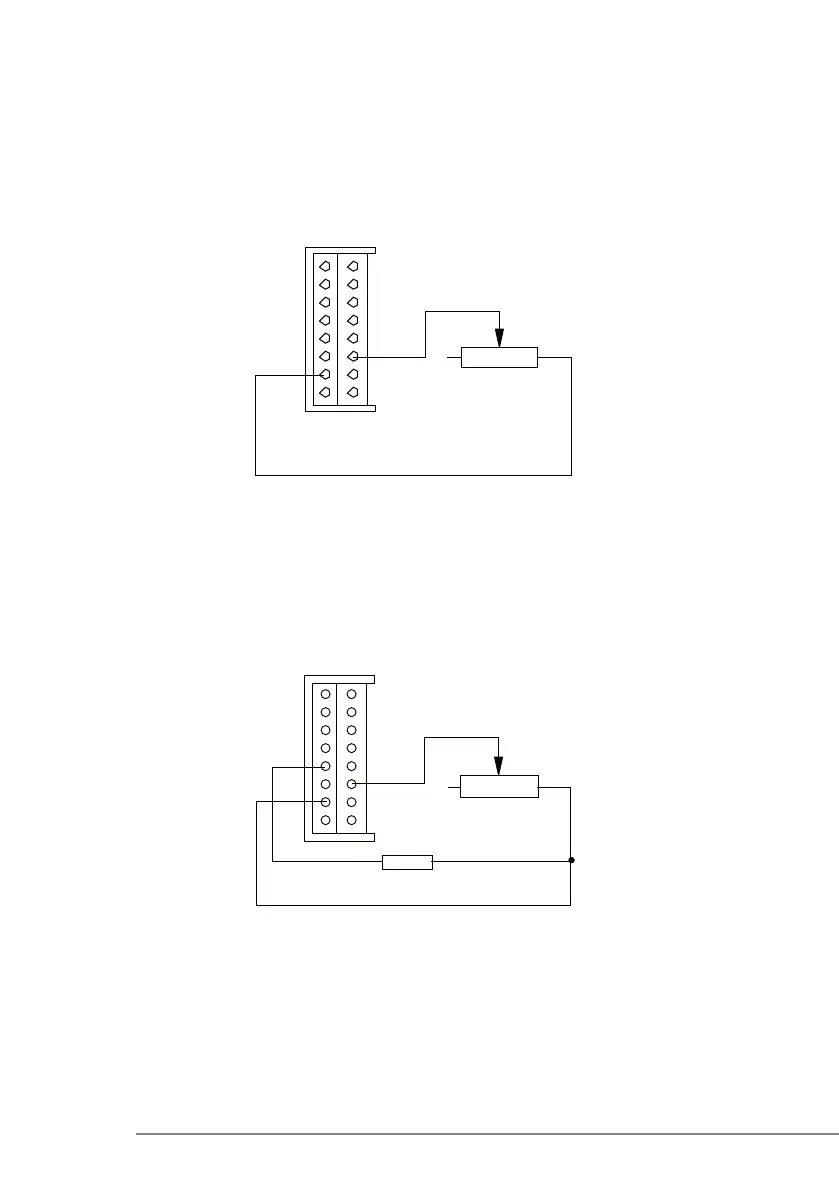

Regolazione potenza
Collegare il potenziometro da 2,2K tra i pin 6 e 10.
La massima potenza corrisponde a resistenza 0.
Collegare il potenziometro da 10 K tra i pin 6 e 10 e una resistenza di settaggio da 20 K 1/8W 1%
tra i pin 12 e 10.
La massima potenza corrisponde a resistenza 0.
1
2
3
4
5
6
7
8
13
16
15
14
12
9
10
11
Potenziometro
10 Kohm lineare
Resistence
20 Kohm 1/8 W 1%
1
2
3
4
5
6
7
8
13
16
15
14
12
9
10
11
Potenziometro
2,2 Kohm lineare
