mectron COMPACT PIEZO LED - Collegamento Cordone; Cablaggi.disponibili

8
collegamenti compact piezo led


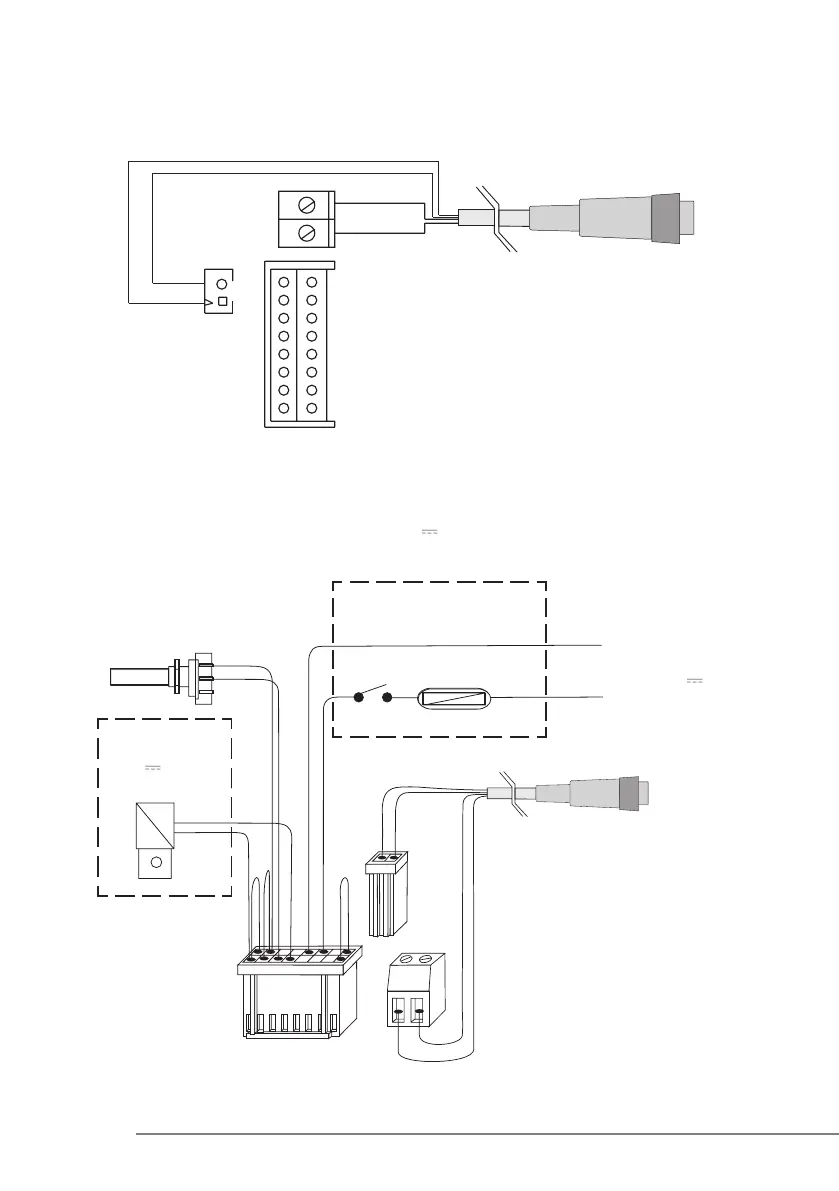

Collegare i li del cordone sul morsetto M2 e il connettore CN2 rispettando la polarita’.
Cablaggi disponibili
-  L’alimentazione (24V
~
o 32 V ) e il consenso sono forniti dal pedale.
Cordone manipolo ablatore
Nero
Rosso
Viola
Grigio
9 16
8 7 6 5 4 3 2 1
1 2
Alimentazione
24 V
~
50/60 Hz o
32 V
Minimo 40VA
Porta Fusibile, fusibile e
pedale non sono compresi
nella fornitura Mectron
Pedale
T 2 A
Fusibile
Giallo
Giallo
Potenziometro
2,2 K lineare
Nero
Rosso
Verde
Verde
Bianco
Bianco
Elettrovalvola
(optional)
24 V
2,5W
Cordone manipolo ablatore
Grigio
Viola
