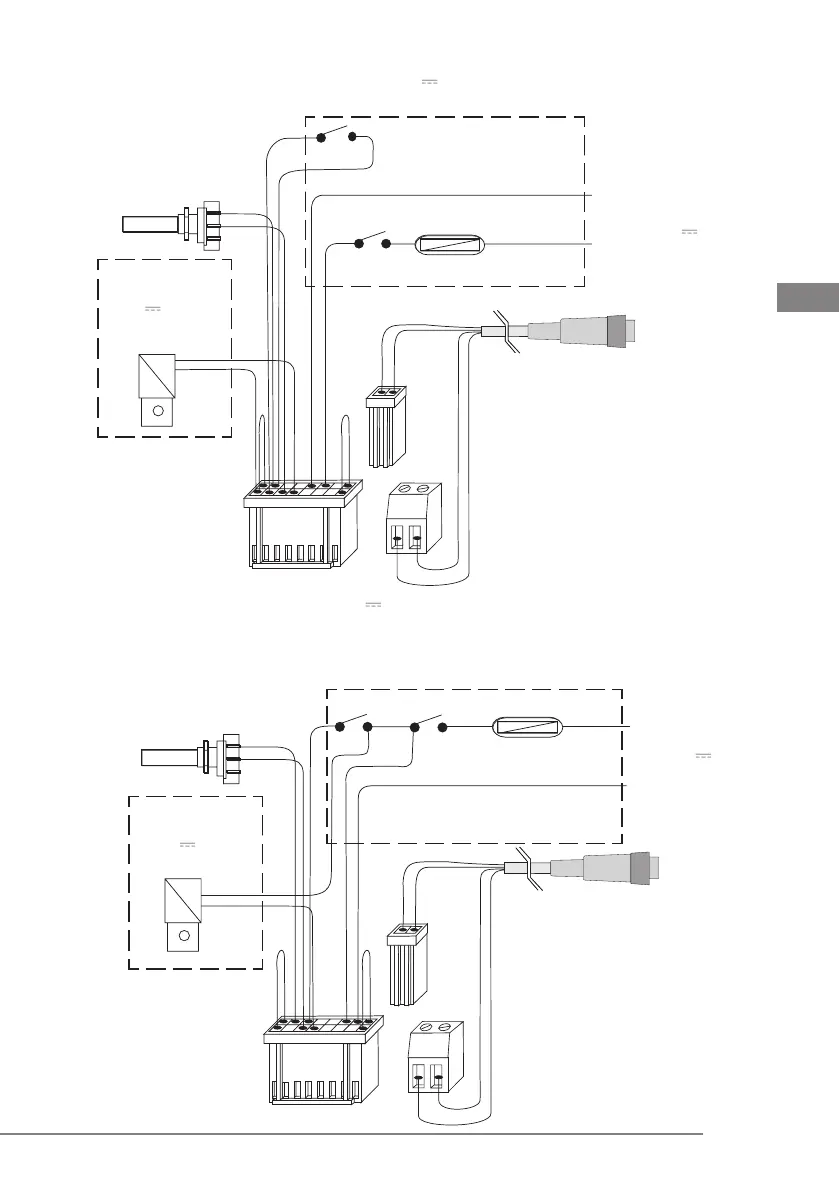

collegamenti compact piezo led
IT
- L’alimentazione (24V
~
o 32 V ) è fornita tramite il contatto sulla faretra e il
consenso è fornito dal pedale.
- L’alimentazione (32 V
) è fornita tramite il contatto sulla faretra e il
consenso positivo è fornito dal pedale. Questo tipo di collegamento permette
cicli di ON /OFF molto rapidi e non impegna il circuito di alimentazione esterno
con carichi elevati.
1 2
9 16
8 7 6 5 4 3 2 1
Alimentazione
24 V
~
50/60 Hz o
32 V
Minimo 40VA
Porta Fusibile, fusibile, pedale
e faretra non sono compresi
nella fornitura Mectron
Pedale
T 2 A
Fusibile
Giallo
Giallo
Potenziometro
2,2 K lineare
Nero
Rosso
Verde
Verde
Bianco
Bianco
Elettrovalvola
(optional)
24 V
2,5W
Cordone manipolo ablatore
Faretra
Blu
Blu
Grigio
Viola
1 2
9 16
8 7 6 5 4 3 2 1
Alimentazione
32 V
Minimo 40VA
Porta Fusibile, fusibile, pedale e
faretra non sono compresi nella
fornitura Mectron
Pedale
T 2 A
Fusibile
Giallo
Giallo
Potenziometro
2,2 K lineare
Nero
Rosso
Verde
Verde
Rosso
Nero
Elettrovalvola
(optional)
24 V
2,5W
Cordone manipolo ablatore
Faretra
Blu
Grigio
Viola
