10

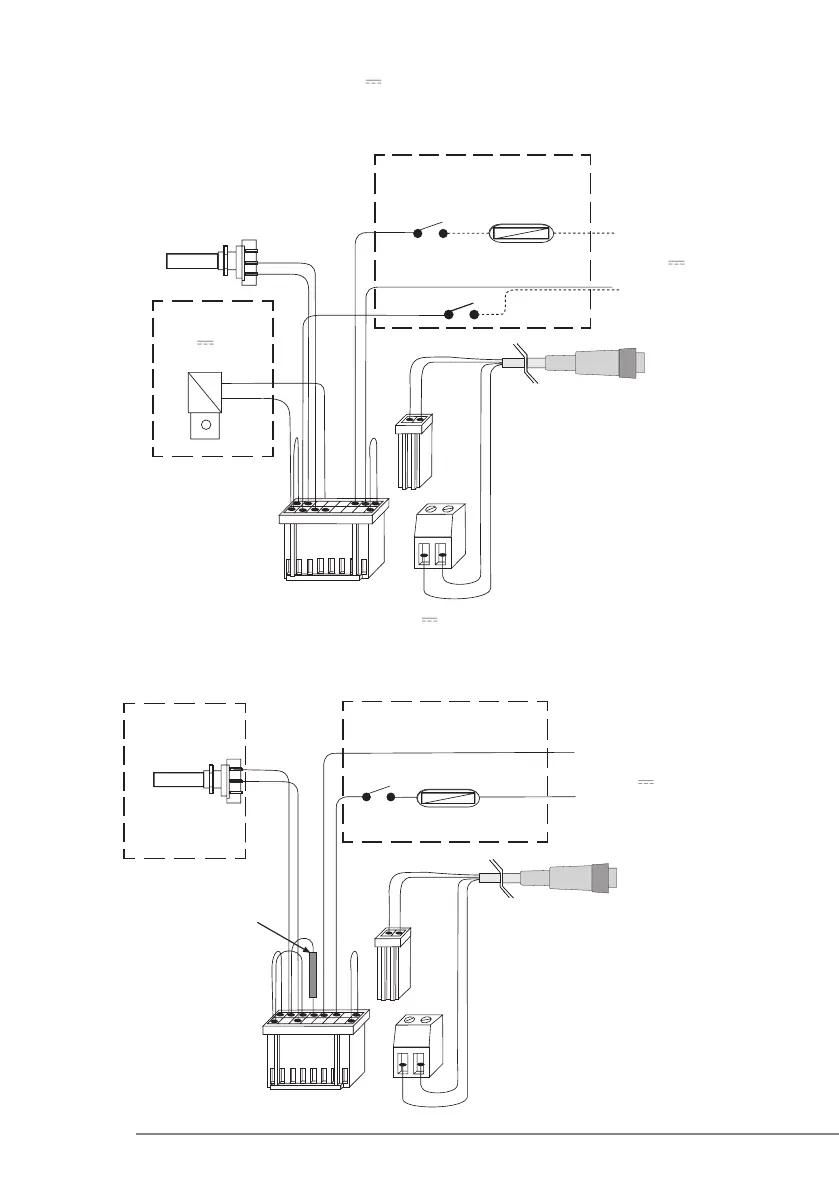

collegamenti compact piezo led
8 7 6 5 4 3 2 1
9 16
1 2
Porta Fusibile, fusibile, pedale e
faretra non sono compresi nella
fornitura Mectron
Pedale
T 2 A
Fusibile
Giallo
Giallo
Potenziometro
2,2 K lineare
Nero
Rosso
Verde
Verde
Elettrovalvola
(optional)
24 V 2,5W
Cordone manipolo ablatore
Faretra
Positivo
Negativo
Nero
Marrone
Alimentazione
32 V
Minimo 40VA
Bianco
Grigio
Viola
8 7 6 5 4 3 2 1
9 16
1 2
Giallo
Giallo
Potenziometro
4,7 K lineare
Nero
Rosso
Cordone manipolo ablatore
Bianco
Porta Fusibile, fusibile e pedale
non sono compresi nella fornitura
Mectron
Pedale
T 2 A
Fusibile
Resistenza
39 K 1/8 W 1%
Bianco
Alimentazione
24 V
~
50/60 Hz o
32 V
Minimo 40VA
Potenziometro
non compreso nella
fornitura Mectron
Grigio
Viola
- L’alimentazione (24V
~
o 32 V ) e il consenso sono forniti dal
pedale. La regolazione della potenza viene eseguita tramite un potenziometro
da 4,7K lineare.
- L’alimentazione (32 V
) è fornita tramite il contatto sulla faretra e il
consenso negativo è fornito dal pedale. Questo tipo di collegamento permette
cicli di ON /OFF molto rapidi e non impegna il circuito di alimentazione esterno
con carichi elevati.
