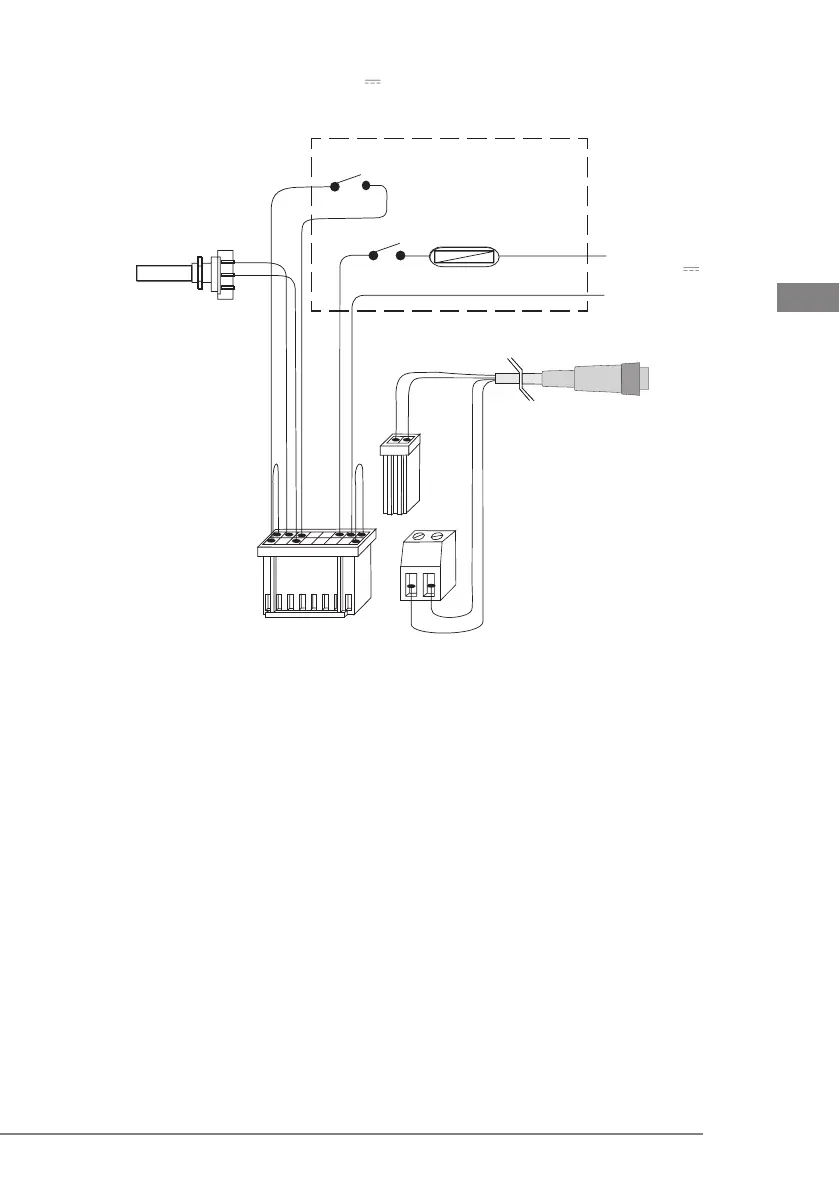

collegamenti compact piezo led
IT
-  L’alimentazione (32 V ) è fornita tramite il contatto sulla faretra e il
consenso positivo è fornito dal pedale.
 
       
 
Pedale
T 2 A
Fusibile
Nero
Rosso
Cordone manipolo ablatore
Faretra
Alimentazione
32 V
Minimo 40VA
Giallo
Giallo
Rosso
Nero
Blu
Blu
Porta Fusibile, fusibile,
pedale e faretra non sono
compresi nella fornitura
Mectron
Potenziometro
2,2 K lineare
Grigio
Viola
