12
collegamenti compact piezo led

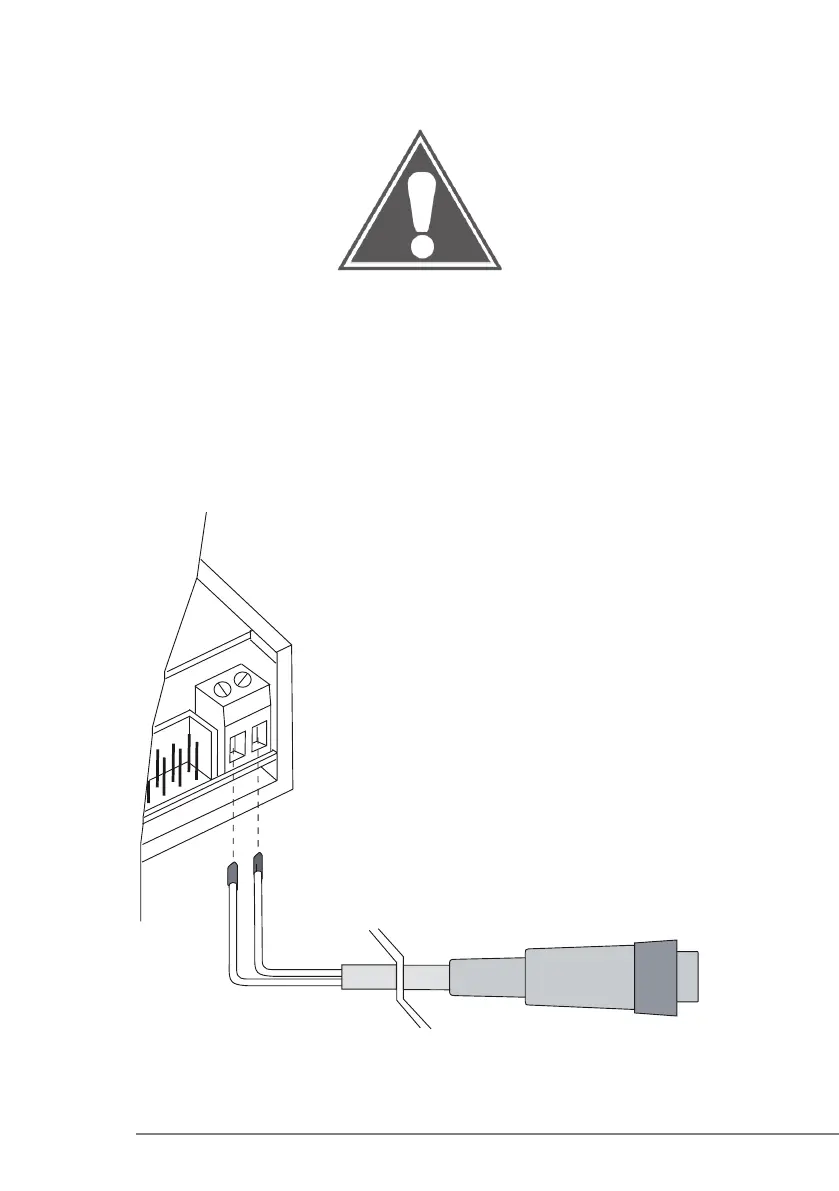

Collegamento cordone ablatore
1 Collegare i li del cordone sul morsetto M2 rispettando la polarita’
RS - li rosso
NE - lo nero
2 Il voltaggio della linea elettrica di alimentazione dell’apparecchio deve essere compatibile con
le indicazioni della targetta e dello schema di connessione prescelto.
3 Non cablare il lo rosso e nero, del cordone manipolo ablatore, insieme ad altri cavi.
4 Se occorrono collegamenti lunghi per l’alimentazione, utilizzare li di sezione adeguata, ad
esempio 1,5 mm
2
.
Cordone manipolo
Filo
Nero
Filo
Rosso
