5 Aufbau
Die verfügbaren Funktionen sowie das Erscheinungsbild der Bedienoberflä-
che ist abhängig von Ihrer individuellen Installation und daher für jede An-
lage unterschiedlich. Die möglichen Elemente einer Bildschirmseite dienen
der Navigation zwischen den einzelnen Räumen, stellen Werte bzw. Infor-
mationen dar oder sind zur Bedienung der Verbraucher programmiert.

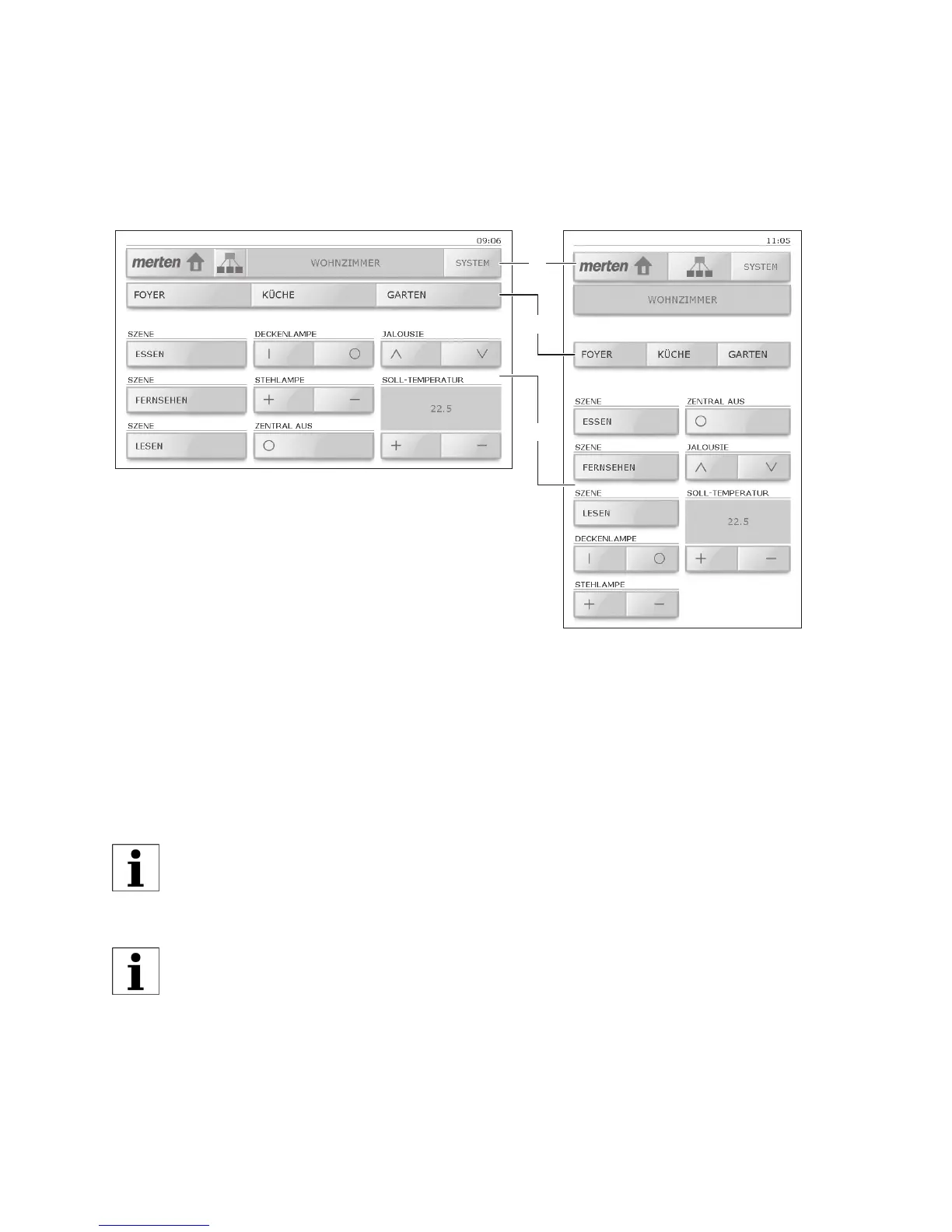

Der Bildschirm des Touch-Panels 7" lässt sich in 3 Bereiche aufteilen:
• Hauptleiste (1) mit Schaltflächen für das Navigieren zwischen den
einzelnen Bildschirmseiten (⇒ Kapitel 6)
• (Optionale) Linkleiste (2) mit bis zu 3 Schaltflächen zu anderen Seiten
• Bedienfläche (3) mit Tasten für die Bedienung von Verbrauchern
(⇒ Kapitel 6.1) oder Schaltflächen für das Ausführen von Funktionen
Das Touch-Panel kann sowohl horizontal (Bild oben links) als auch
vertikal (oben rechts) montiert werden. Für die Erläuterungen in
dieser Anleitung wird jeweils die horizontale Darstellung verwen-
det.
Die Beschriftung der Tasten ist zu einem großen Teil selbsterklä-
rend und entspricht im Wesentlichen den anderen Tastern.
3
2
1
