Device Cradle
Device Cradle Connectors
GDUTUG500/01
CE-500 MDT Hardware Guide
79 / 97

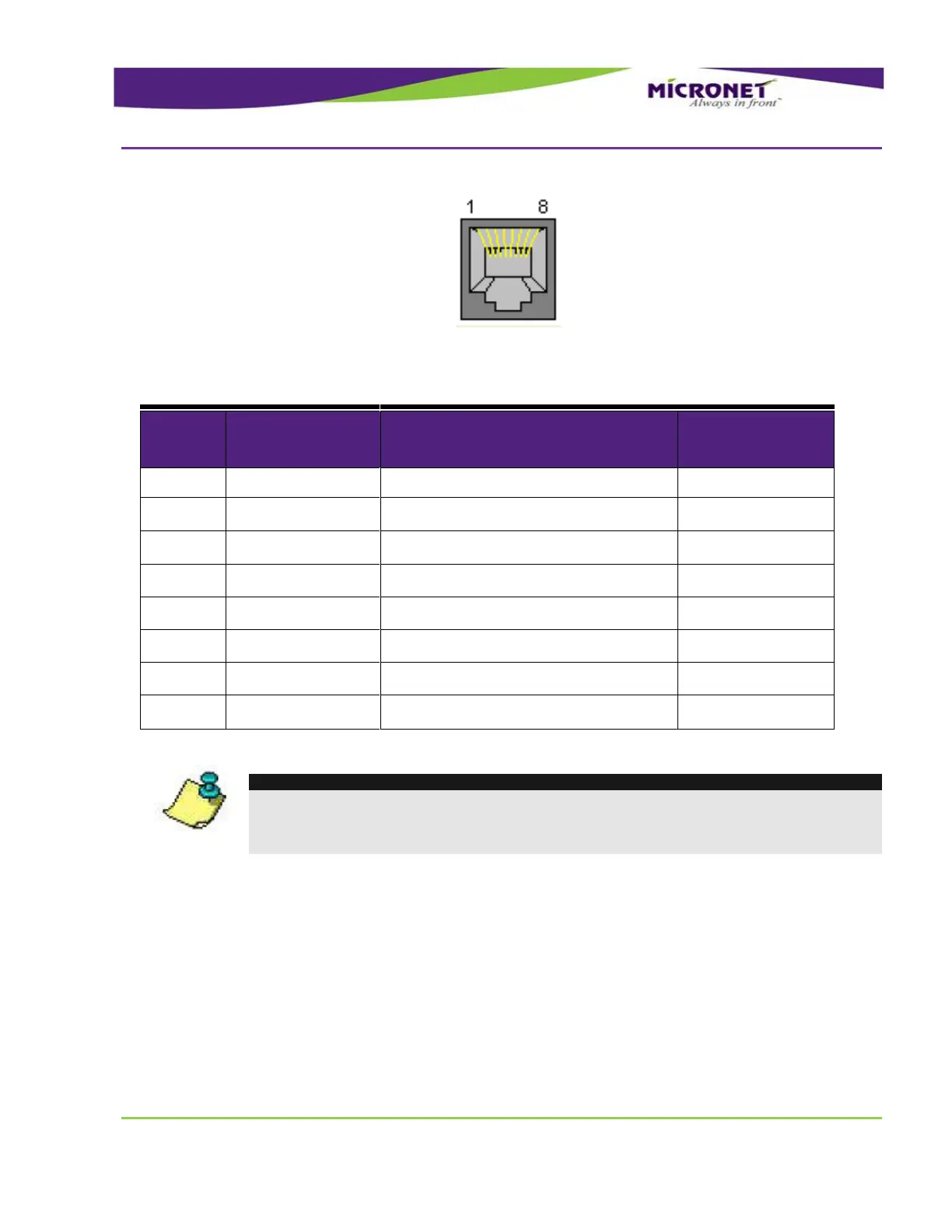

Figure 46 Cradle LAN Connector Pinout
Table 19 Cradle LAN Connector Signal Map
Pin
Signal
Function
Wire Size (AWG)
Required
1
LAN_TX+
Optional Ethernet LAN Transmit Data +
24
2
LAN_TX-
Optional Ethernet LAN Transmit Data -
24
3
LAN_RX+
Optional Ethernet LAN Receive Data +
24
4
N/C
Not connected
5
N/C
Not connected
6
LAN_RX-
Optional Ethernet LAN Receive Data -
24
7
N/C
Not connected
8
N/C
Not connected
NOTE:
The Ethernet LAN interface is an optional feature of the platform. The interface signals
are only presented on this connector if supported by the device. Otherwise, this
connector pins are not connected and must not be used.
M
M
_
_
C
C
o
o
n
n
t
t
r
r
o
o
l
l
1
1
C
C
o
o
n
n
n
n
e
e
c
c
t
t
o
o
r
r
This connector can only be used for specified Micronet accessory-device connections. Do not connect
anything else to these signals.
