Miller PRO 300 - Page 73

OM-4422 Page 69
803 685-A
 Hardware is common and not
available unless listed.
Wirng harnesses are listed at
the end of parts section.
1
2
3
6
4
5
9
8
10
7

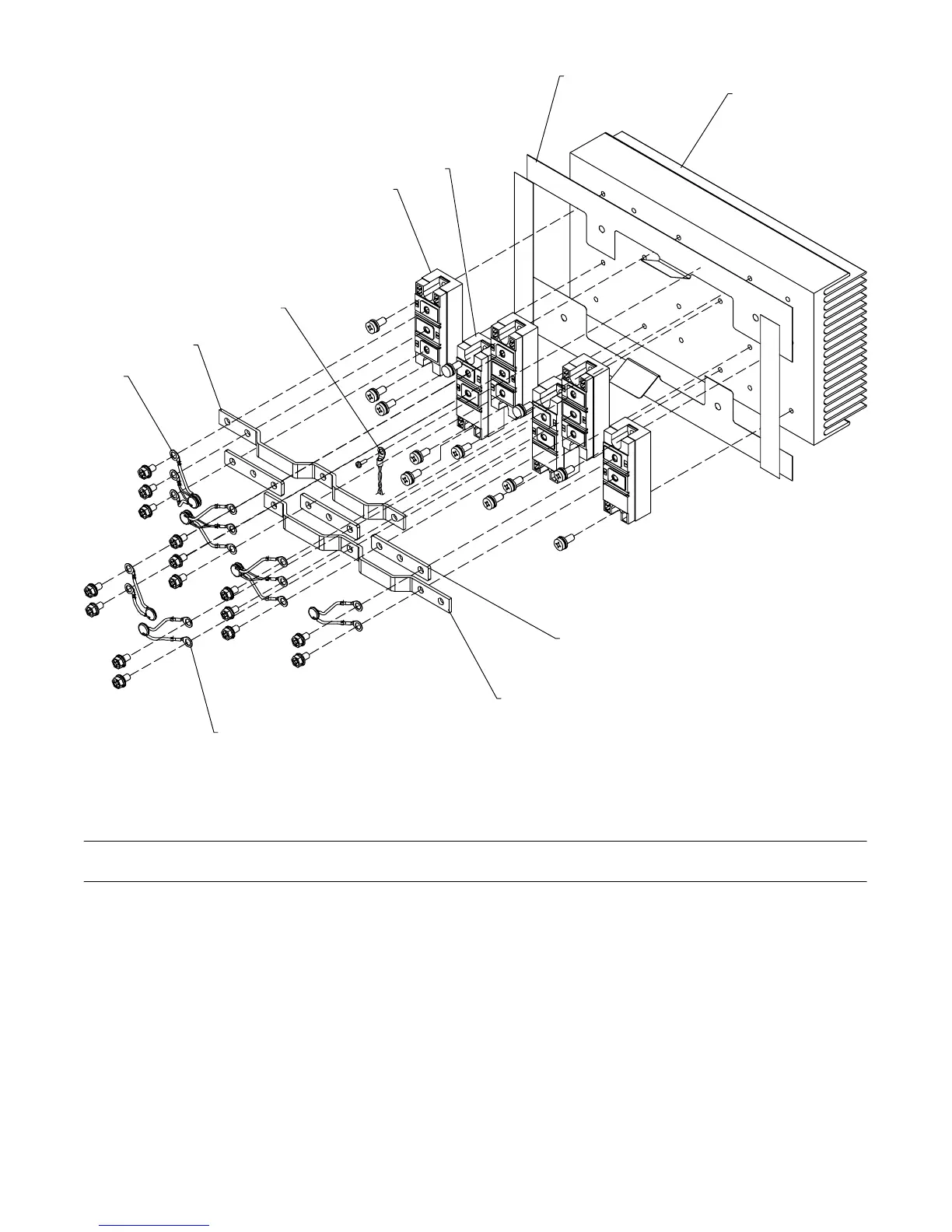

Figure 12-5. Rectifier Assembly
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 12-5. Rectifier Assembly (Figure 12-1 Item 3)
Quantity
217081 Rectifier, Assembly (Includes) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 211984 Heat Sink 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 MOD1,2,3 218296 Kit, Module SCR 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 MOD4,5,6 218292 Kit, Module SCR 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 212602 Bus Bar, Rectifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 212639 Bus Bar, Rectifier 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 212601 Insulator, Rectifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 TH1 213930 Thermistor, Ntc 30k Ohm @ 25 Deg C 8.5in Lead 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8C1−6 215611 Capacitor Assy 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 C7,8,9 048420 Capacitor, Cer Disc .01 Uf 1000 Vdc W/Terms 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 217085 Bus Bar, Rectifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
181853 Insulator, Screw (For Mounting Rectifier) 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
