p N’est pas montrée sur le schéma des pièces.
✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée
individuellement.
t Uniquement disponible avec les modèles possédant un système i-Pilot
ou i-Pilot Link installé en usine.
l Uniquement disponible avec les modèles possédant un système CoPilot
installé en usine.
Article/
Assemblage
Nº de
Pièce
Description Qté.
A 2994864 BAG ASSEMBLY - (BOLT, NUT, WASHERS) 1
1 2263462 BOLT-MOUNTING-1/4X2 W/STG 6
2 2261713 WASHER-1/4 6
3 2263103 NUT NYLOK 1/4-20 MTG 6
4 2301720 WASHER-MOUNTING RUBBER 6
U 1378131 PROP IND 2091160 (WDLS WDGII) 1
5 2091160 PROP-WW2 (3 5/8") REAMED SUB) 1
6 2151726 WASHER-5/16 SS 1
7 2053101 NUT-PROP,NYLOC (MED) 5/16 SS 1
8 2092600 PIN-DRIVE 1.06" LG SS 1
9
✖
MOTOR ASSEMBLY 1
10 2994728 FOOT PEDAL ASSEMBLY, PD 1
11 2390800 t LANYARD, REMOTE W/ CARABINER 1
12 2390801
l LANYARD, REMOTE *COPILOT* 1
13 2994075 t REMOTE ASY, IPILOT 1
14 2994020
l TRANSMTR, ASY, PD/AP COPLT (SUB) 1
p
2397106 MANUAL, QUICK REF., iPILOT 1.6 1
p
2317123 MANUAL-INSTALL GUIDE, POWERDRIVE 1
Z 2994859 BAG ASY-TERROVA/V2,RUB.BUMPERS 1
17 2325110 PAD, FOOT PEDAL PD 5
2
3
6
8
5
9
14
13
4
1
11
A
U

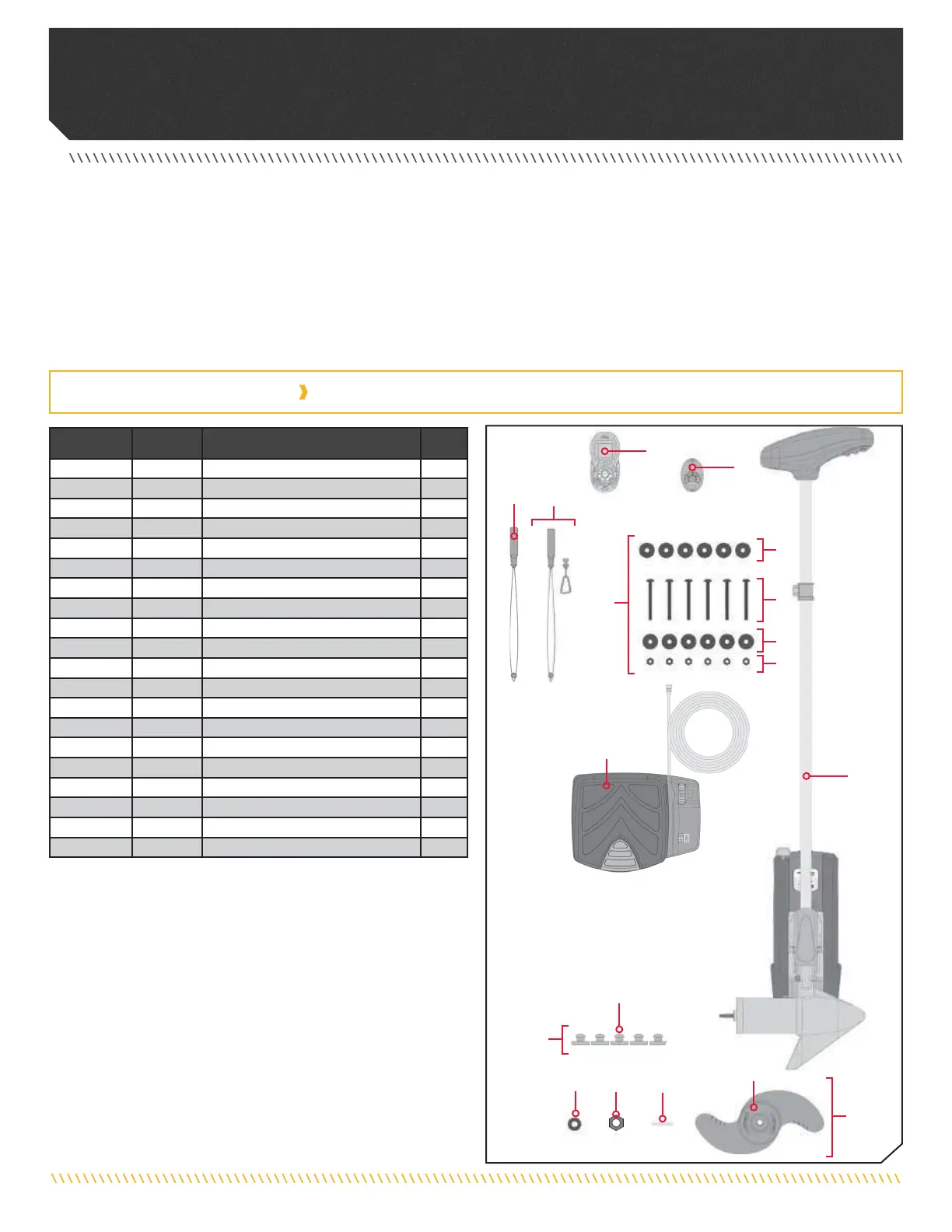

INSTALLATION DU RIPTIDE POWERDRIVE
Votre nouveau Riptide PowerDrive est livré avec tout ce dont vous aurez besoin pour l’installer directement sur le bateau. Ce moteur
peut être monté directement sur le bateau ou couplé avec un support à dégagement rapide Minn Kota pour un montage et un
démontage simples. Pour l’installation avec un support à dégagement rapide, vous reporter aux directives d’installation fournies avec le
support. Pour obtenir des supports de montage à dégagement rapide compatibles ou pour trouver votre concessionnaire le plus près,
visitez
minnkotamotors.com. Pour installer le moteur directement sur le bateau, veuillez suivre les directives fournies avec ce manuel.
Avant de commencer, veuillez examiner la liste des pièces et des outils nécessaires à l’installation. Pour davantage de soutien pour les
produits, veuillez visiter
minnkotamotors.com.
10
17
Z
12
7
60 | minnkotamotors.com
©2021 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION
LISTE DE PIÈCES D’INSTALLATION
