24v
12v
Pédale
CoPilot
Batterie nº 1
Batterie nº 1 Batterie nº 2
Noir B-
Noir B-
Rouge
B+
Rouge
B+
B+
B-
M+
M-
Tableau de Commande
Rouge
Rouge
Noir
Noir
Batterie
Jauge
Moteur
Brun
Mise à la Terre
Fusible
Boîtier du
Gouvernail
Cordon Enroulé
Noir
Noir
Blanc
Brun
Brun
Blanc
Rouge M+
Rouge M+
Noir M-
Noir M-
Noir M-
Rouge
M+
Tête de Contrôle
Brun
Universal
Sonar
Tableau de Contrôle
de la Pédale
Tableau de
Contrôle
CoPilot
RIPTIDE POWERDRIVE

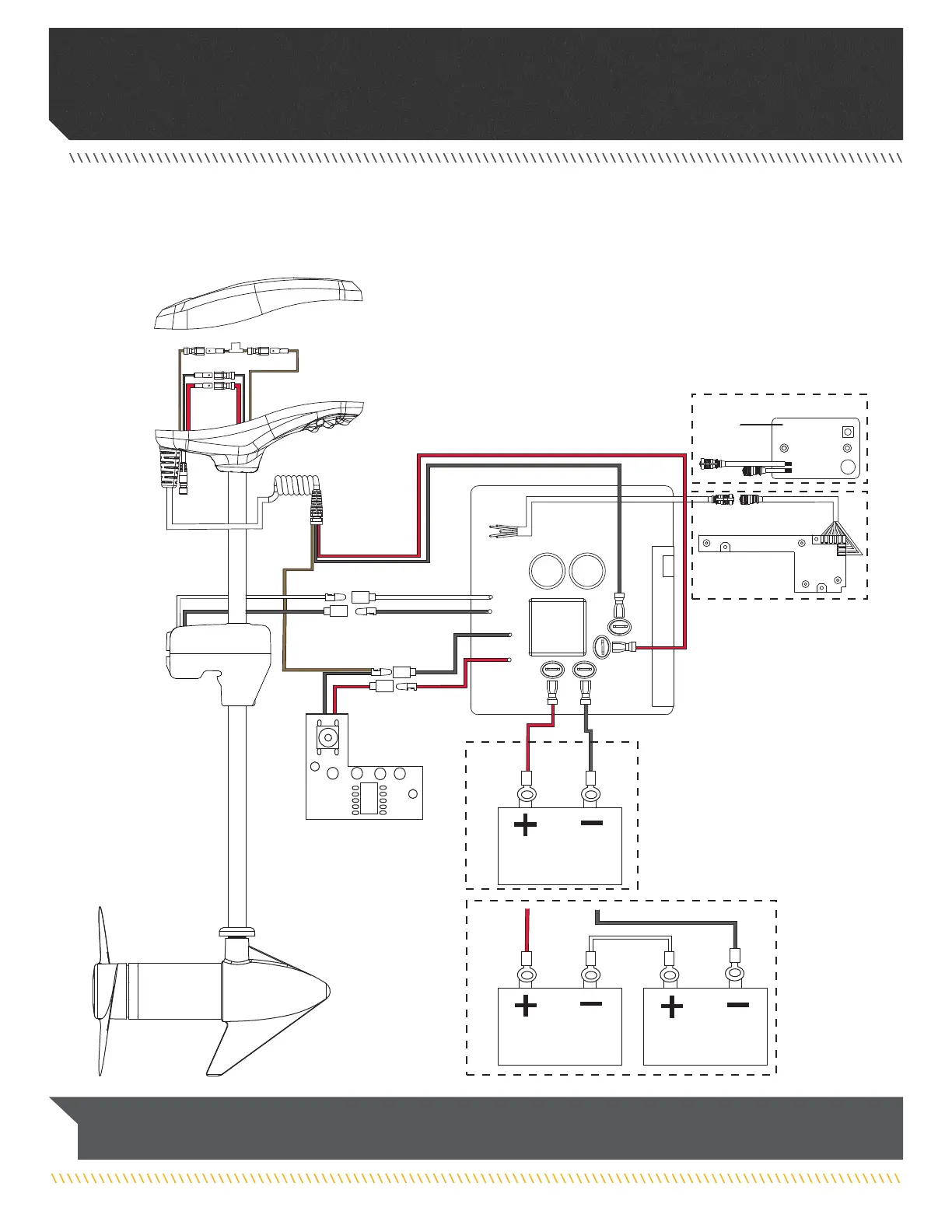

Le schéma de câblage de moteur suivant s’applique à tous les modèles Riptide PowerDrive qui ne sont pas livrés avec un système
i-Pilot installé en usine. Le CoPilot peut être installé en usine, mais il peut également être installé en tant qu’accessoire après-vente.
AVIS : Il s’agit d’un schéma multi-tensions. Revérifiez la tension de votre moteur afin d’effectuer les raccordements appropriés.
Les dispositifs de protection contre la surintensité ne figurent pas dans cette illustration.
70 | minnkotamotors.com
©2021 Johnson Outdoors Marine Electronics, Inc.
SCHÉMA DE CÂBLAGE DU MOTEUR
