minnkotamotors.com | 75
©2021 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION D’UN TRANSDUCTEUR EXTERNE
c. Faites tourner la bague de verrouillage afin
qu’elle entre aisément dans la prise du levier
d’aide au déploiement.
d. Serrez à nouveau la vis pour fixer la bague de
verrouillage en place.
Un système de transducteur Universal Sonar peut être préinstallé sur votre propulseur électrique. Pour connaître la compatibilité et
obtenir de plus amples informations sur l’Universal Sonar, veuillez visiter le site minnkotamotors.com. Aucun transducteur externe n’est
inclus avec votre propulseur électrique. On peut installer un transducteur externe sur le moteur.

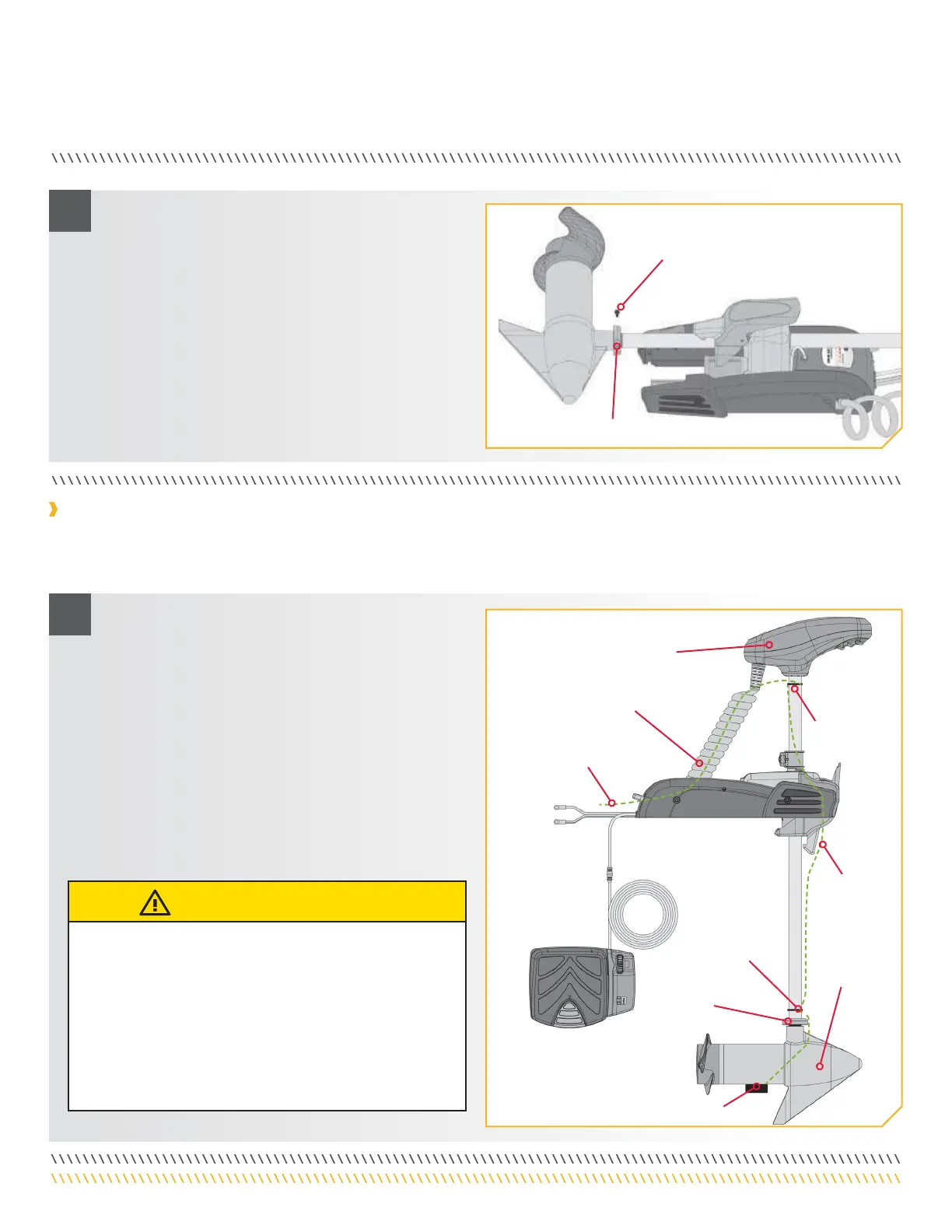

Installation d’un Transducteur Externe
a. Installez le transducteur externe conformément aux
instructions fournies avec le transducteur.
b. Laissez suffisamment de jeu dans le câble du
transducteur entre l’appareil inférieur et la tête de
contrôle du moteur pour que le moteur puisse être
bien arrimé et déployé.
c. Utilisez deux attaches rapides pour fixer le câble du
transducteur à l’arbre juste au-dessus de la bague de
verrouillage et juste au-dessous de la tête de contrôle
du moteur.
d. Faites passer le câble du transducteur au travers du
cordon enroulé jusqu’au détecteur de poissons.
Jeu
Attache Rapide
du Câble
Latch Collar
Bague de
Verrouillage
Appareil
Inférieur
Attache
Rapide du
Câble
Transducteur Externe
Câble du
Transducteur
Cordon Enroulé
Tête de Contrôle
du Moteur
Bague de Verrouillage
Vis
2
1
ATTENTION
Le défaut de suivre l’acheminement de fil recommandé
pour les câbles du transducteur externe peut causer des
dommages au produit et annuler sa garantie. Assurez-vous
de bien tester la longueur et la position du câble pour
vérifier qu’il y a suffisamment de jeu là où nécessaire et que
les câbles ne s’emmêleront pas dans des pièces mobiles.
Le fait d’acheminer les câbles d’une tout autre façon que
celle dictée peut entraîner des dommages aux câbles par un
pincement ou sectionnement.
