SERVICE ET ENTRETIEN

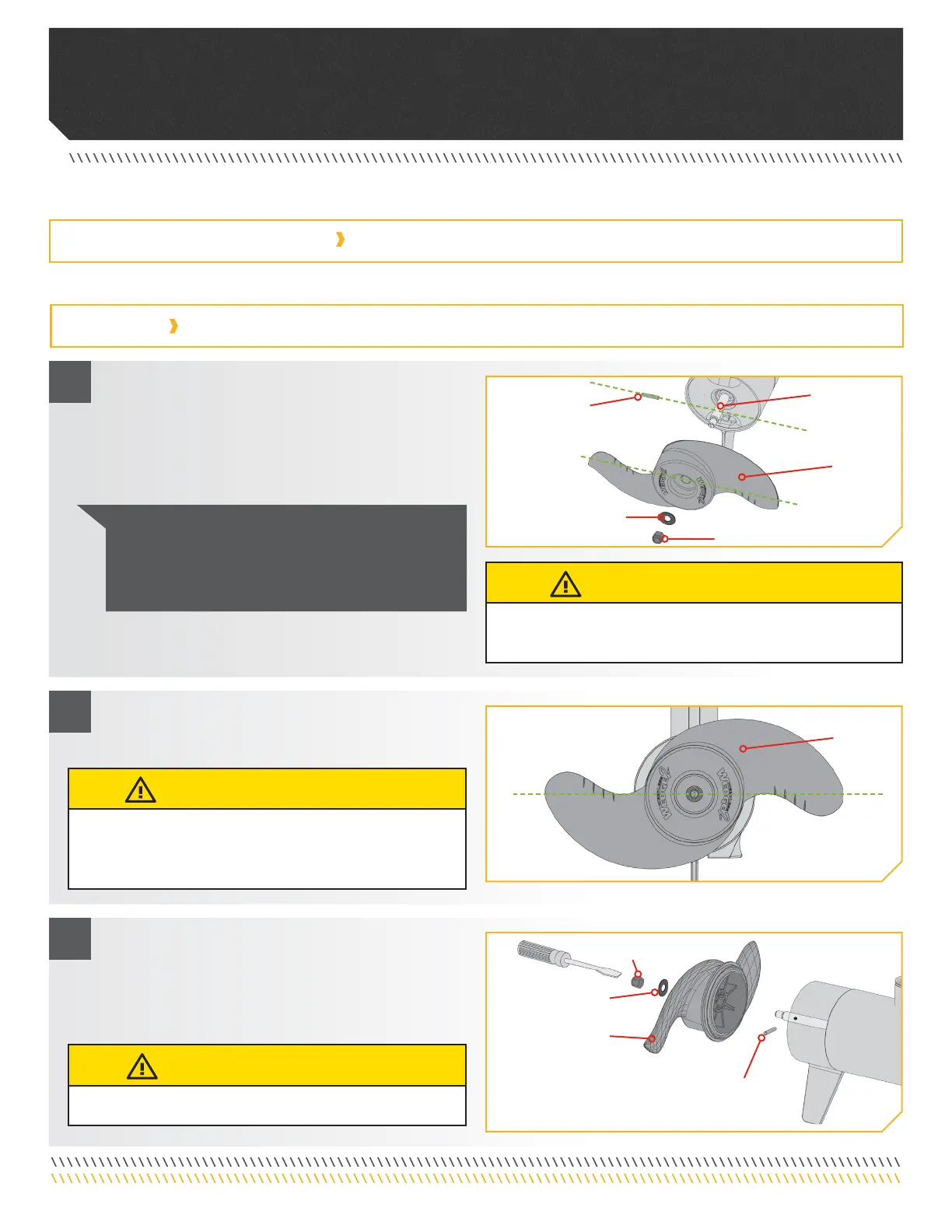

REMPLACEMENT DE L’HÉLICE
• Clé plate 9/16 po (14,29 mm) • Tournevis à lame plate
a. Débrancher le moteur de toute source d’alimentation
avant de changer l’hélice.
b. Maintenez l’hélice et desserrez l’écrou de l’hélice à
l’aide d’une pince ou d’une clé.
c. Retirez l’écrou et la rondelle de l’hélice.
d. Tournez la vieille hélice à l’horizontale, puis la retirer
à la verticale. Si l’ergot d’entraînement tombe,
repoussez-le vers l’intérieur.
AVIS : Si l’ergot d’entraînement est cisaillé ou cassé,
tenez l’arbre stable à l’aide d’une lame de tournevis
enfoncée dans la fente à l’extrémité de l’arbre pendant
que vous desserrez l’écrou de l’hélice.
e. Alignez la nouvelle hélice avec l’ergot d’entraînement.
f. Installez la rondelle et l’écrou de l’hélice.
g. Serrez l’écrou de l’hélice 1/4 de tour passé le serrage
confortable à 25-35 po-lb (2,8-4 Nm).
HéliceHélice
HéliceHélice
Écrou de l’HéliceÉcrou de l’Hélice
Rondelle d’HéliceRondelle d’Hélice
Ergot Ergot
d’Entraînementd’Entraînement
HéliceHélice
Écrou de l’HéliceÉcrou de l’Hélice
Rondelle Rondelle
d’Héliced’Hélice
Ergot d’EntraînementErgot d’Entraînement
Arbre Arbre
ArmatureArmature
OUTILS ET RESSOURCES NÉCESSAIRES
INSTALLATION
ATTENTION
Débranchez le moteur de la batterie avant d’effectuer tout
travail ou entretien sur l’hélice.
1
2
3
ATTENTION
Si l’hélice ne glisse pas facilement, tirez sur l’hélice de
manière égale en faisant attention à ne pas plier l’arbre
armature tout en retirant l’hélice hors de l’arbre armature.
ATTENTION
Ne pas trop serrer pour ne pas endommager l’hélice.
