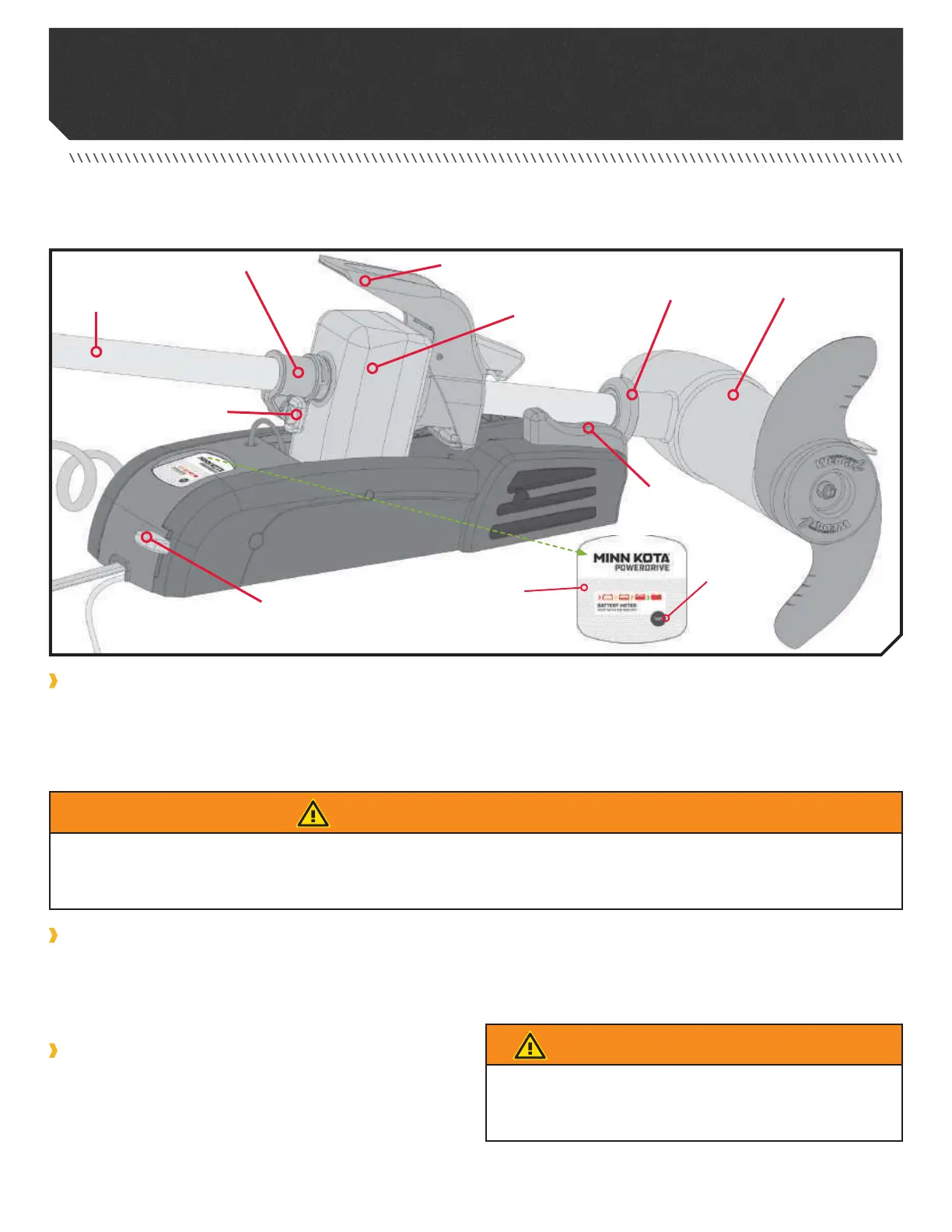

Levier de
Verrouillage de
l’Inclinaison
Collier de Profondeur
Bouton du Collier
de Profondeur
Arbre
Levier d’Aide au Déploiement
Bague de Verrouillage
Appareil Inférieur
Boîtier du Gouvernail
Rampe de
Montage
Panneau
Indicateur
Indicateur d’État de
Batterie "Appuyer
Pour Tester"
CARACTÉRISTIQUES DU SUPPORT
Prenez connaissance des fonctionnalités du moteur afin de maximiser les capacités qu’offre ce produit.
Collier de Profondeur et Bouton du Collier de Profondeur
Le collier de profondeur est situé sur l’arbre au-dessus du boîtier de direction. Il sert à maintenir le moteur à la bonne profondeur
lorsque ce dernier est déployé. Il sert aussi à maintenir l’appareil inférieur en place en position arrimée, lorsqu’il n’est pas utilisé et
pendant le transport. Le bouton du collier de profondeur sert à serrer et à desserrer le collier de profondeur afin qu’il puisse être utilisé
pour faire glisser l’arbre du moteur vers le haut et le bas.
Levier d’Aide au Déploiement
Le levier d’aide au déploiement est situé au haut du support lorsque le moteur est en position d’arrimage. Le levier d’aide au
déploiement sert à déverrouiller le moteur lorsqu’il est arrimé et à appuyer sur la bague de verrouillage pour aider à déployer le moteur.
Le levier d’aide au déploiement saisit également la bague de verrouillage lorsque le moteur est arrimé, maintenant ce dernier en place
afin qu’il puisse être fixé avec le collier de profondeur.
Bague de Verrouillage
La bague de verrouillage est située sur l’arbre du moteur, juste
au-dessus de l’appareil inférieur. Elle sert à aider à fixer le
moteur lorsqu’il est arrimé. En position arrimée, la bague de
verrouillage est saisie dans le levier d’aide au déploiement.
AVERTISSEMENT
Lors du transport du moteur, il est important de placer le collier de profondeur complètement contre le boîtier de direction et de le serrer. Cette
mesure assure un arrimage sécuritaire et maintient le moteur en place pendant le transport, car le moteur pourrait être soumis à des vibrations et à
des chocs importants pendant le transport. Ne pas fixer le moteur pourrait causer une blessure ou des dommages à l’appareil.
AVERTISSEMENT
Lorsque vous arrimez ou déployez le moteur, gardez vos doigts loin
de toutes les charnières et pièces mobiles ainsi que de tous les
points de pivot.
UTILISATION ET RÉGLAGE DU MOTEUR
