BRANCHER LES BATTERIES EN SÉRIE
(SI REUIS POUR VOTRE MOTEUR)
Systèmes de 24 Volts
Deux batteries de 12 volts sont nécessaires. Les batteries doivent
être branchées en série, uniquement tel qu’illustré dans le schéma
de câblage, afi n de fournir 24 volts.
1. Assurez-vous que le moteur est éteint (sélecteur de vitesse
sur “0”).
2. Branchez un câble de raccordement à la borne positive (+) de
la batterie 1 et à la borne négative (-) de la batterie 2.
3. Branchez le fi l rouge positif (+) à la borne positive (+) sur
la batterie 2.
4. Branchez le fi l noir négatif (-) à la borne négative (-) de
la batterie 1.
Pour un moteur de
Pour un moteur de
traîne négative
traîne négative
Neg -
Neg -
Neg -
Neg -
Pos +
Pos +
Pos +
Pos +
AVERTISSEMENT
Pour des raisons de sécurité, ne pas allumer le moteur jusqu’à ce que l’hélice soit dans leau. Si vous installez un raccordement en fi l
de plomb, respectez les polarités appropriées et suivez les instructions qui se trouvent dans votre manuel du propriétaire du bateau.
AVERTISSEMENT
Pour des raisons de sécurité, débranchez le moteur des batteries lorsque le moteur n’est pas utilisé ou pendant la charge.
Une mauvaise installation du câblage des systèmes de 24/36 volts pourrait provoquer une explosion des batteries.
Gardez les écrous papillons des raccordements solides et bien serrés autour des bornes de la batterie.
Installez la batterie dans un compartiment ventilé.

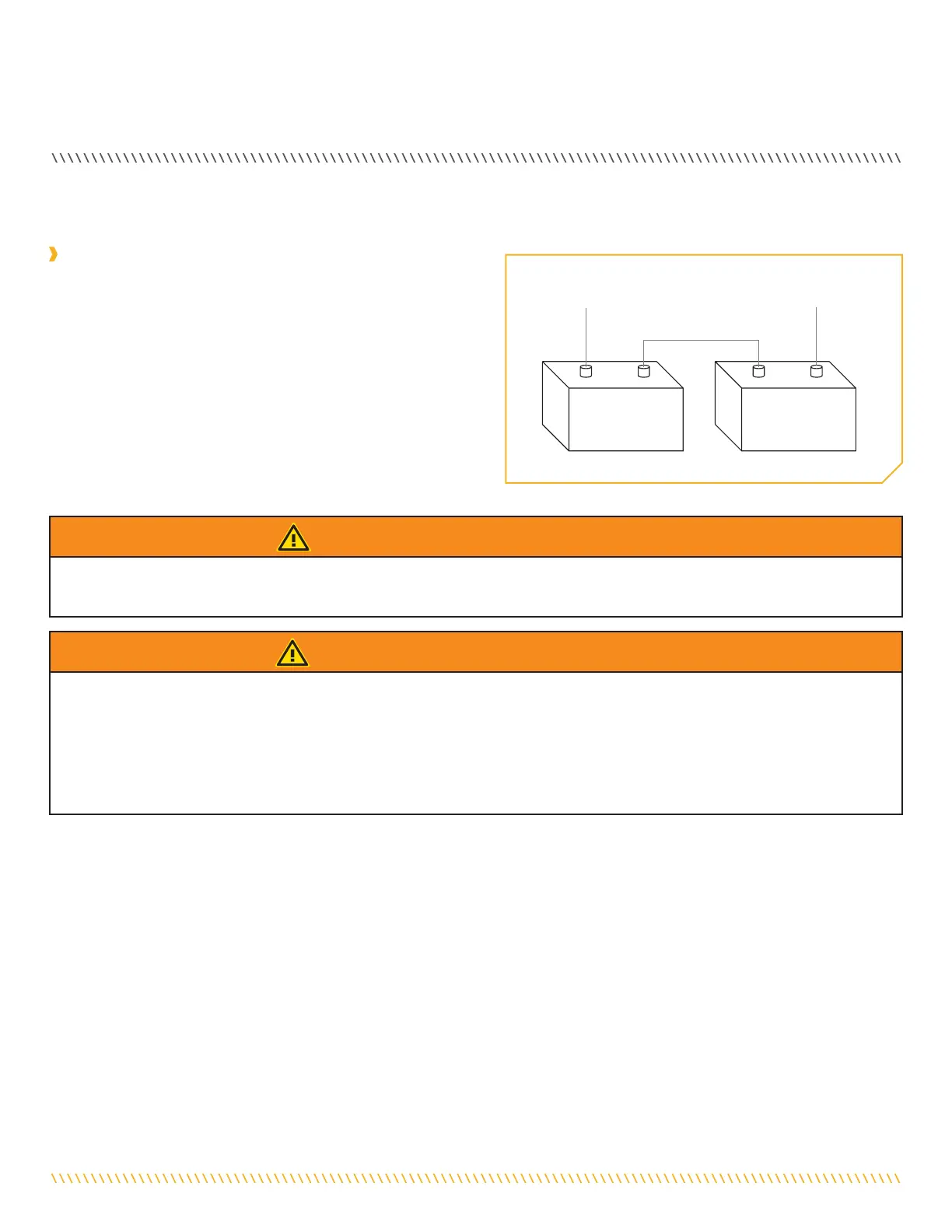

Connexion en série 24 volts
Connexion en série 24 volts
Batterie # 1
Batterie # 1
(Côté Bas)
(Côté Bas)
Batterie #2
Batterie #2
(Côté Haut)
(Côté Haut)
24 Volts à Moteur à la Traîne
24 Volts à Moteur à la Traîne
Positif (ou le disjoncteur)
Positif (ou le disjoncteur)
Deux batteries 12 volts connectées en série pour 24 volts
minnkotamotors.com | 69
©2021 Johnson Outdoors Marine Electronics, Inc.
CONNEXION DES BATTERIES EN SÉRIE
