AJUSTEMENT DE L’APPAREIL INFÉRIEUR POUR UN ARRIMAGE SÛR
a. Avant de transporter le bateau sur l’eau ou la terre,
arrimez le moteur pour déterminer l’endroit où
l’appareil inférieur repose sur la rampe de montage.
b. Si l’appareil inférieur ne repose pas sur les rampes
de montage, consultez la section Ajustement de la
bague de verrouillage de ce manuel. Ajuster la bague
de verrouillage aidera l’appareil inférieur à rester sur
les rampes de montage lorsqu’il est saisi par le levier
d’aide au déploiement.
Lorsque le moteur est arrimé, l’appareil inférieur doit reposer sur la rampe de montage, qui fait partie du support du moteur. Il est
recommandé de fixer le moteur en suivant ces instructions pour éviter d’endommager le moteur et l’arbre par les vibrations produites lors
du transport.

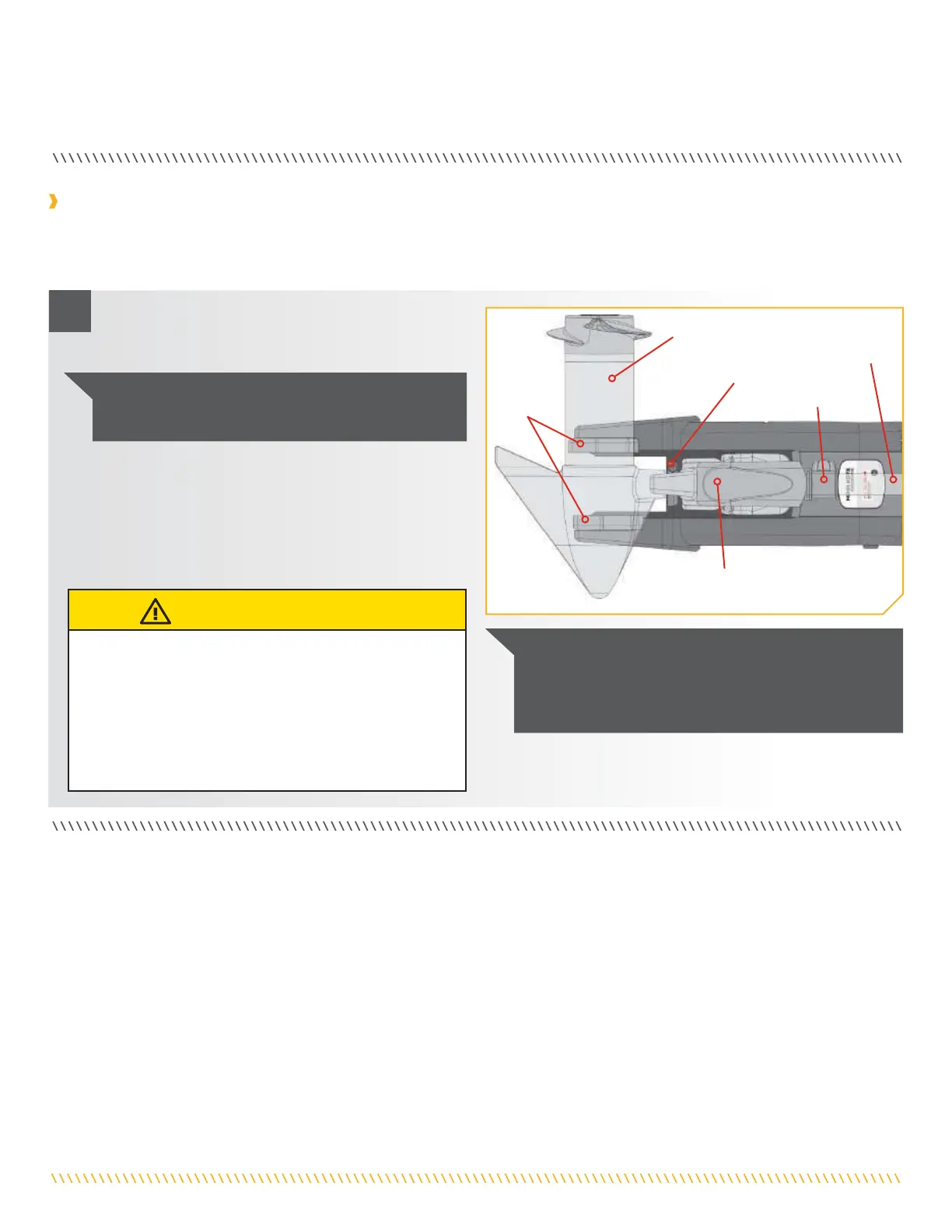

Ajustement de l’Appareil Inférieur pour un Arrimage Sûr
AVIS : Une bonne position de l’appareil inférieur le
placera directement sur les rampes de montage.
Collier de
Profondeur
Arbre
Appareil Inférieur
Rampes de
Montage
Bague de
Verrouillage
Levier d'Aide au
Déploiement
AVIS : Glissez le collier de profondeur vers le bas et
fixez-le contre la partie supérieure du boîtier de direction
lorsqu’en position arrimée, pour tenir le moteur en place
et empêcher un déploiement accidentel.
1
ATTENTION
L’appareil inférieur doit être posé sur les rampes de montage
toutes les fois que le moteur est transporté. Si l’appareil
inférieur est mal placé, soit au-dessus ou au-dessous de
l’aire d’appui du moteur, l’appareil inférieur ou l’arbre seront
endommagés, et l’arbre ne sera pas bien saisi. Ne pas placer
l’appareil inférieur comme recommandé risque d’endommager
le produit et d’annuler la garantie de ce dernier.
