Sistema
α
Instalación 3
12
ESP
3.3 Observaciones sobre el emplazamiento
El diseño seguro de
α
Series significa
que el usuario puede instalarlo casi en
todas partes, pero se deberían tomar
en consideración los siguientes puntos.
No lo instale en zonas con polvo exce-
sivo o conductor, corrosivos o gas
inflamable, humedad o lluvia, calor
excesivo, impactos usuales o vibración
excesiva. No lo coloque en agua ni deje
que ésta penetre en el controlador.
No deje que caigan restos dentro de la
unidad al hacer la instalación.
Mantenerse lo más lejos posible de los
cables de alto voltaje y del equipo de
poder.
El
α
debe instalarse en gabinetes que
estén diseñados para el conjunto de
dispositivos, que cumplen con DIN
43880 o en una caja de control.
Usar tornillos de medida M4 cuando se monte, usando los agujeros para tornillos.
Los conectores deben estar recubiertos para prevenir algún daño por contacto con los alambres "energiza-
dos".

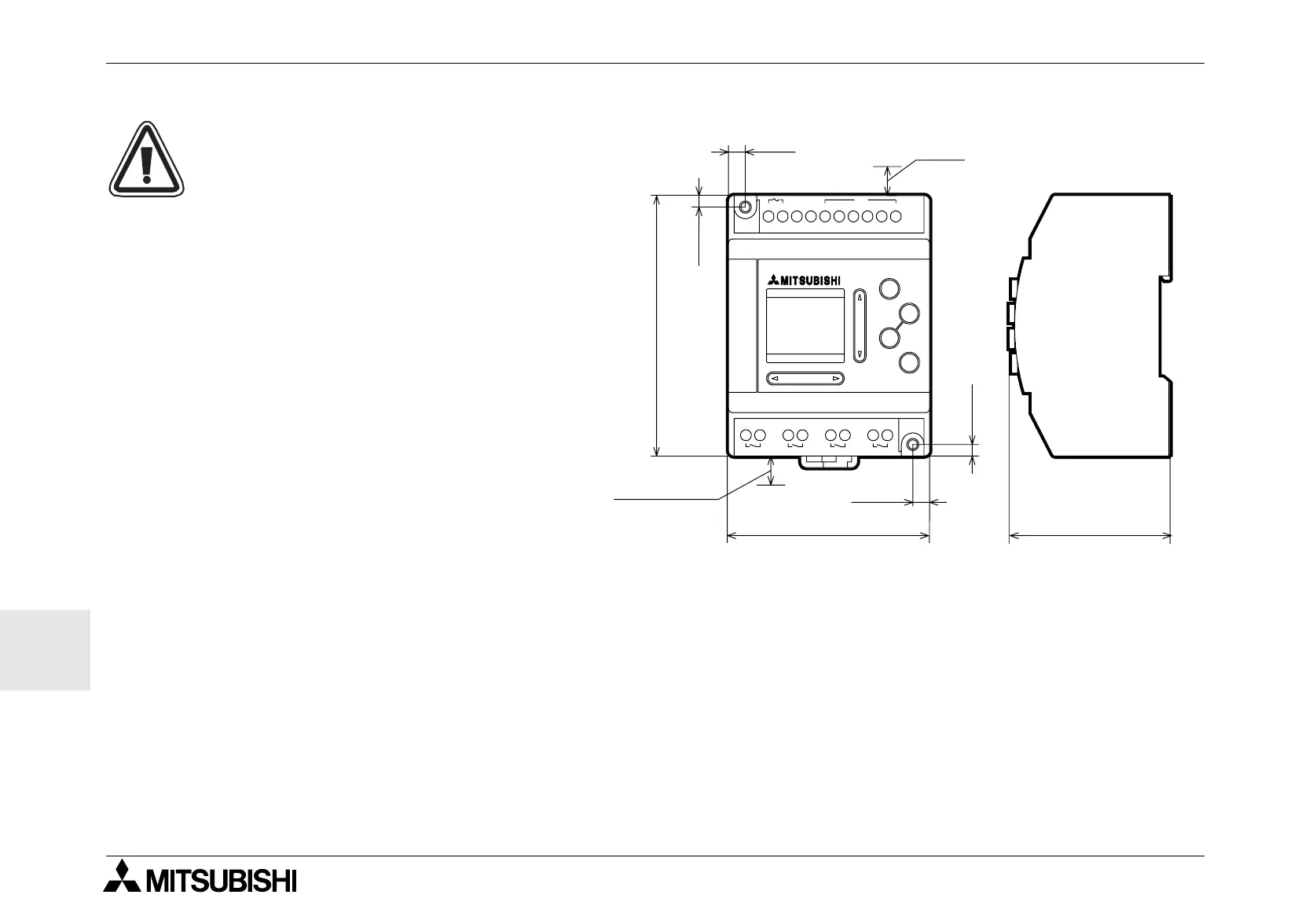

* Dejar un mínimo de 10 mm de espacio para ventilación entre los bordes superior e inferior del
α
y las pare-
des circundantes.
POWER
IN
OK
+
RELAY OUTPUT
ESC
-
34215L6N
OUT3 OUT4OUT2OUT1
AC INPUT
AC 100/240V
10,0*
10,0*
71,2
6,0
90,0
4,0
55,0
4,0
6,0
All units in mm
