Bloc logique
α
Installation 3
12
FRE
3.3 Conseils pour l'installation
Le bloc logique
α
a été conçu pour
réaliser tous les types dapplications à
condition de respecter les points
suivants :
Ne pas installer le système dans des
endroits dont l'atmosphère est riche en
poussières conductrices, en gaz cor-
rosifs ou inflammables. Ne pas
l'exposer à l'humidité ou à la pluie, à
une chaleur excessive, à des chocs ou
à des vibrations importantes. Ne pas le
mettre dans l'eau, protéger le contrôleur
contre les risques d'infiltration d'eau.
Eviter la chute d'éléments étrangers
dans l'appareil pendant l'installation.
Eloigner autant que possible l'appareil
des câbles et équipements haute ten-
sion, ainsi que des appareils de puis-
sance.
Le bloc logique
α
doit être installé dans un coffret conforme à la norme DIN 43880 ou dans un boîtier de com-
mande.
Utilisez des vis M4 pour lassemblage par trous filetés.
Recouvrir les connecteurs pour éviter de vous blesser en touchant des fils sous tension.
* Laissez au moins 10 mm despace pour laération entre les bords supérieur et inférieur du bloc logique
α
et les parois qui le renferment.

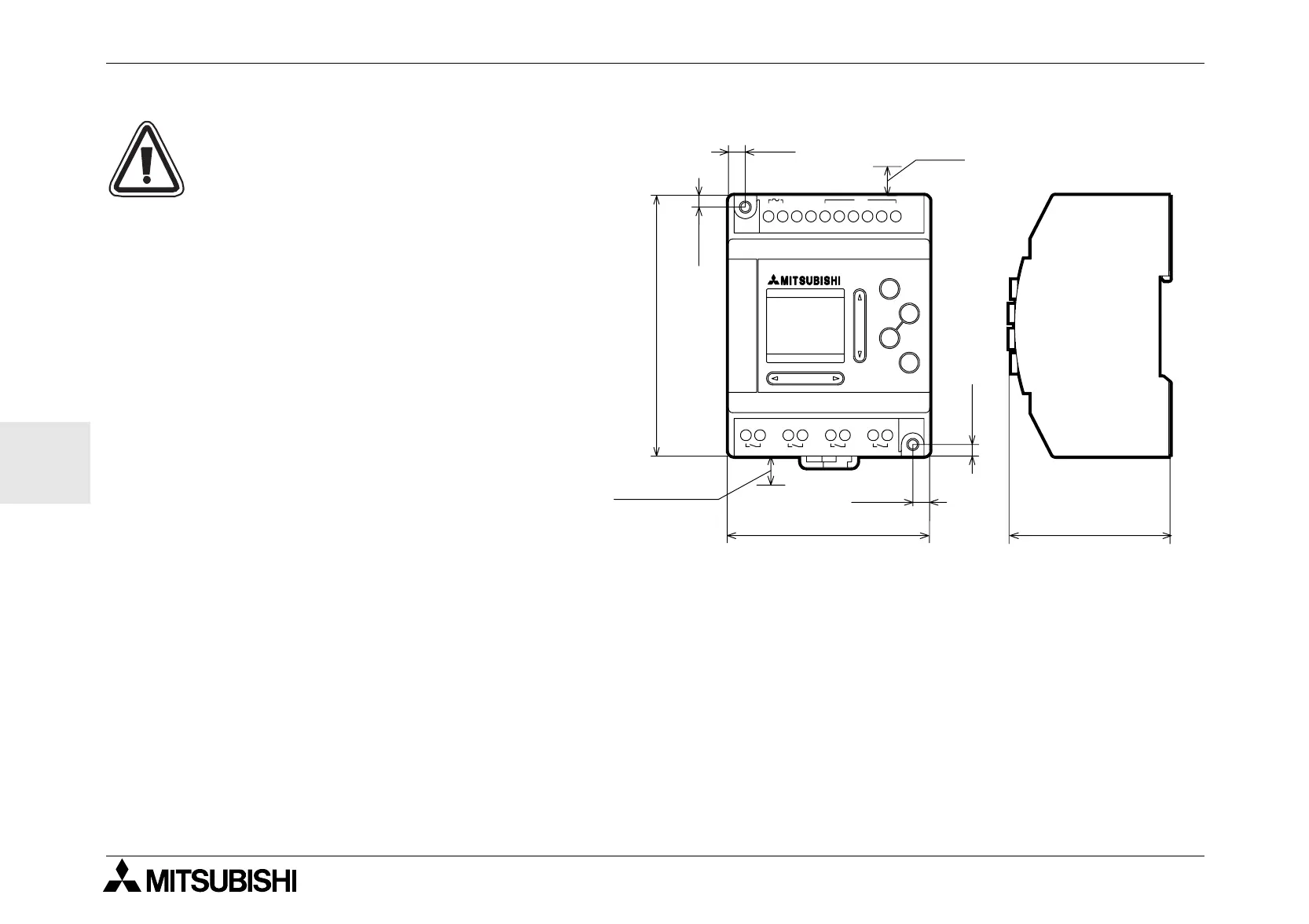

POWER
IN
OK
+
RELAY OUTPUT
ESC
-
34215L6N
OUT3 OUT4OUT2OUT1
AC INPUT
AC 100/240V
10,0*
10,0*
71,2
6,0
90,0
4,0
55,0
4,0
6,0
All units in mm
