α
-Steuerung
Installation 3
12
GER
3.3 Installationshinweise
Die
α
-Steuerung ist so konzipiert, daß
sie nahezu überall eingesetzt werden
kann.
Die Geräte dürfen den folgenden
Umgebungsbedingungen jedoch nicht
ausgesetzt werden: Umgebungen mit
einem hohen Grad an leitfähigen
Stäuben, Korrosion, entzündbaren
Gasen, Nebel, Regen, direkte Sonnen-
bestrahlung, große Hitze, starke
Schockwellen und Vibrationen. Stellen
Sie das Gerät nicht ins Wasser, und
achten Sie darauf, daß kein Wasser in
das Gerät dringt. Achten Sie darauf,
daß keine Fremdkörper in das Gerät
gelangen.
Montieren Sie das Gerät möglichst weit
entfernt von Hochspannungskabeln und
Stromgeräten.
Die
α

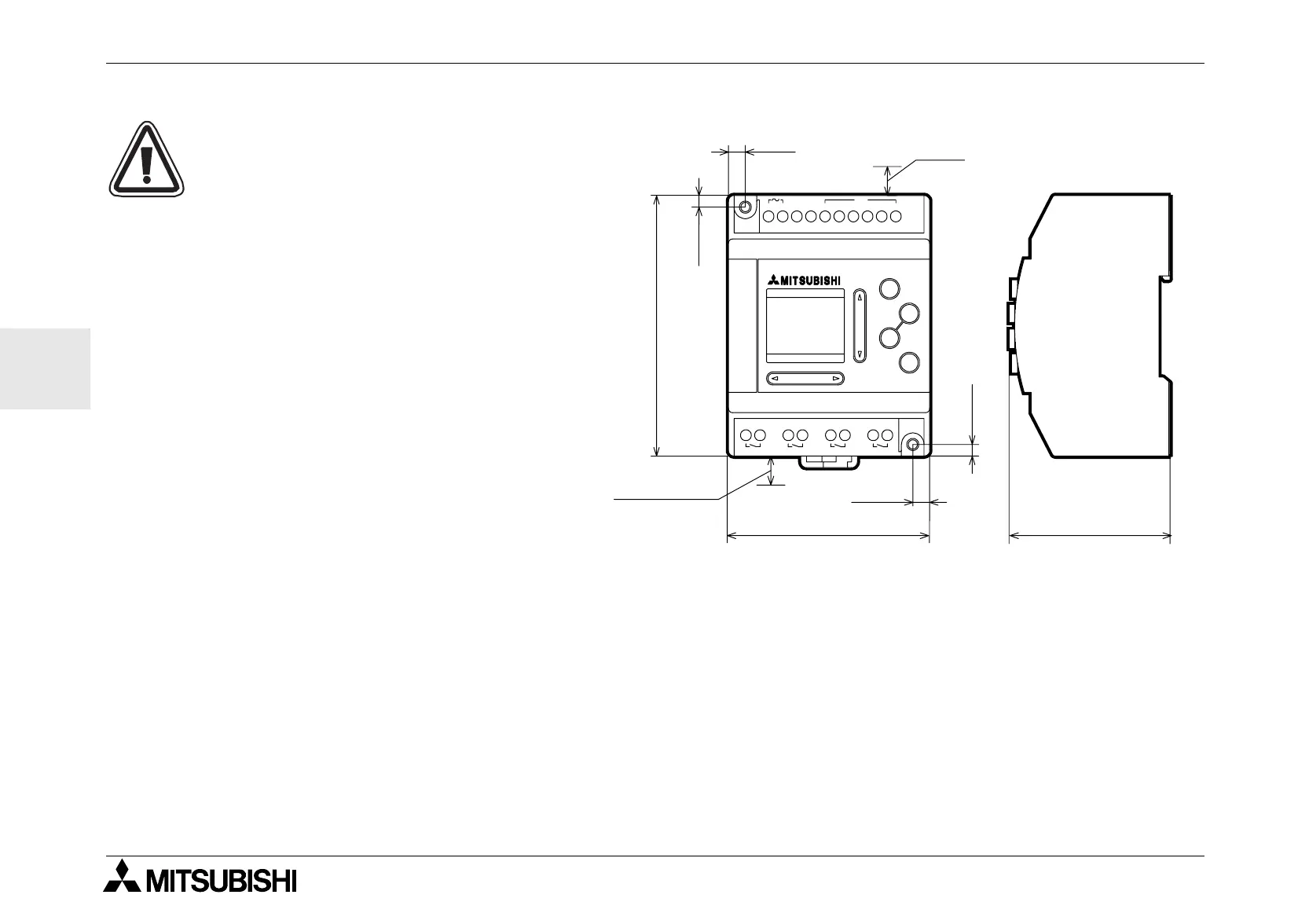

-Steuerung kann in einen Schaltschrank nach DIN 43880 oder einen Steuerkasten eingebaut werden
Verwenden Sie bei der Montage immer M4-Schrauben.
Die Verbindungen müssen abgedeckt werden, um Stromberührung zu vermeiden.
* Lassen Sie einen Minimalabstand von 10 mm zur Lüftung zwischen Ober- und Unterrand der
α
-Steuerung
und den umgebenden Wänden.
POWER
IN
OK
+
RELAY OUTPUT
ESC
-
34215L6N
OUT3 OUT4OUT2OUT1
AC INPUT
AC 100/240V
10,0*
10,0*
71,2
6,0
90,0
4,0
55,0
4,0
6,0
All units in mm
