Bloc logique
α
Câblage 4
16
FRE
4.3 Alimentation
Lors du branchement à une alimentation courant alternatif (CA), le câble L doit être branché sur la borne L, et
le câble N sur la borne N. NE PAS BRANCHER le câble “ Live ” sur la borne “ N ”, il y a risque d'électrocution
au moment de la mise sous tension.
Lors du branchement à une alimentation à courant continu (CC), le câble positif doit être branché sur la borne
(+), et le câble négatif sur la borne (-). Le branchement de l’alimentation ne doit en aucun cas être effectué
sur une autre borne de l’appareil. Les unités d’alimentation en courant continu devraient être en mesure de
fournit un courant d’une intensité de 4 ampères au contrôleur.

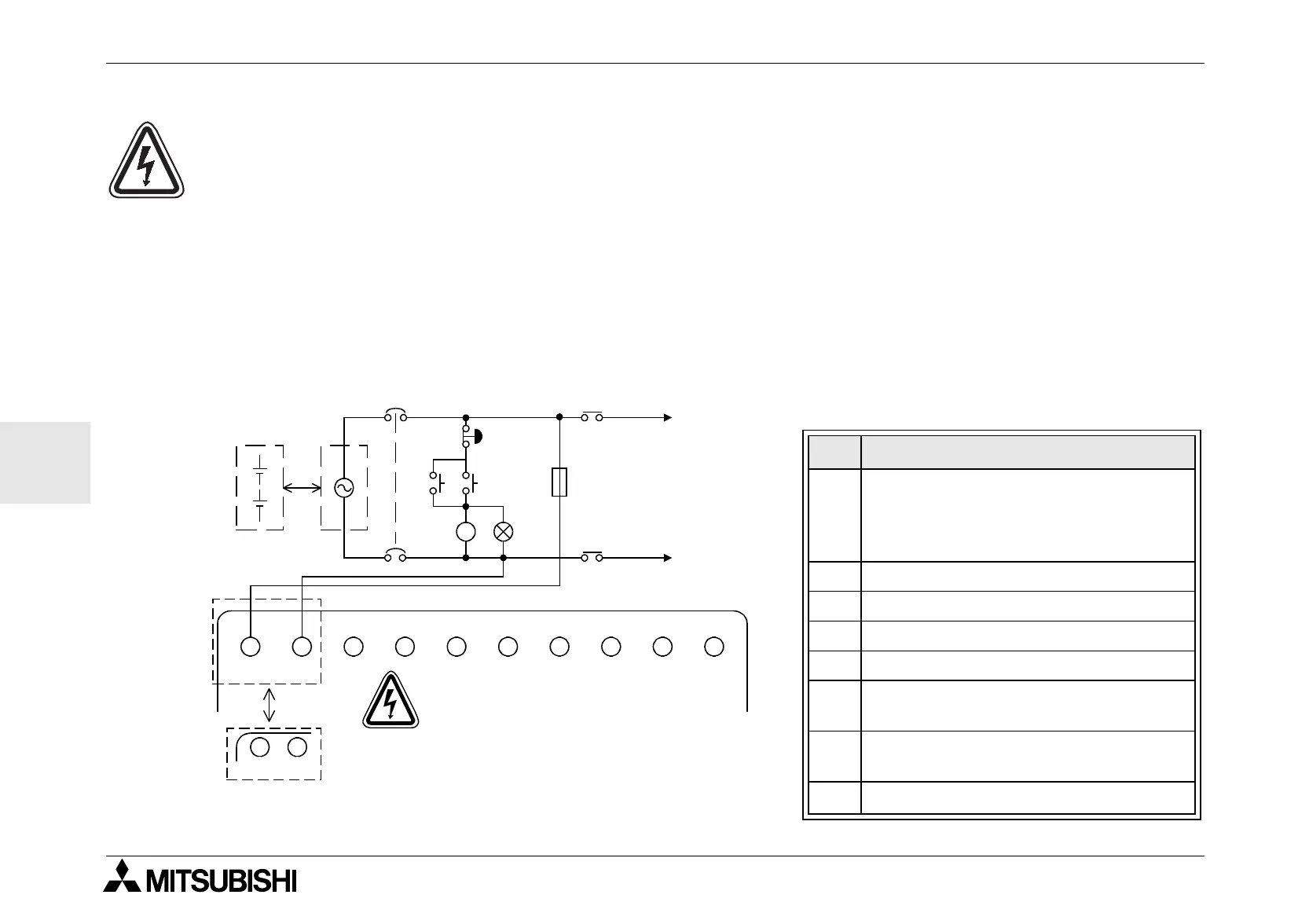

4.4 Câblage de l’alimentation recommandé
Tableau 4.1: Alimentation
No. Description
1
Alimentation:
CA~:100-240V
50-60Hz
CC: 24V
2 Dispositif d'isolement des circuits
3 Interrupteur d'arrêt d'urgence
4 Indicateur de tension MARCHE
5 Dispositif de protection (1,0 A)
6
Alimentation en courant pour
résistance ohmique de CA
7
Contact du commutateur
magnétique
8
Bloc logique
α
MC
MC
MC
MC
LN
!"
#
$
%
&
'
(
+
−
L
N
+−
Start
Les bornes L et N ne sont
pas interchangeables.
