α
-Steuerung
Installation 3
11
GER
3. Installation
3.1 DIN-Schienen-Montage
Die Geräte können auf einer DIN-Schiene 35 mm
(DIN EN 50022) montiert werden. Zur Demontage
des Gerätes heben Sie die Schnellbefestigung mit
einem Schraubendreher ab, und nehmen Sie das
Gerät von der Schiene.
3.2 Schraubklemmenanschluß
Für den Kabelanschluß sind an der
α
-Steuerung
Schraubklemmen vorgesehen.

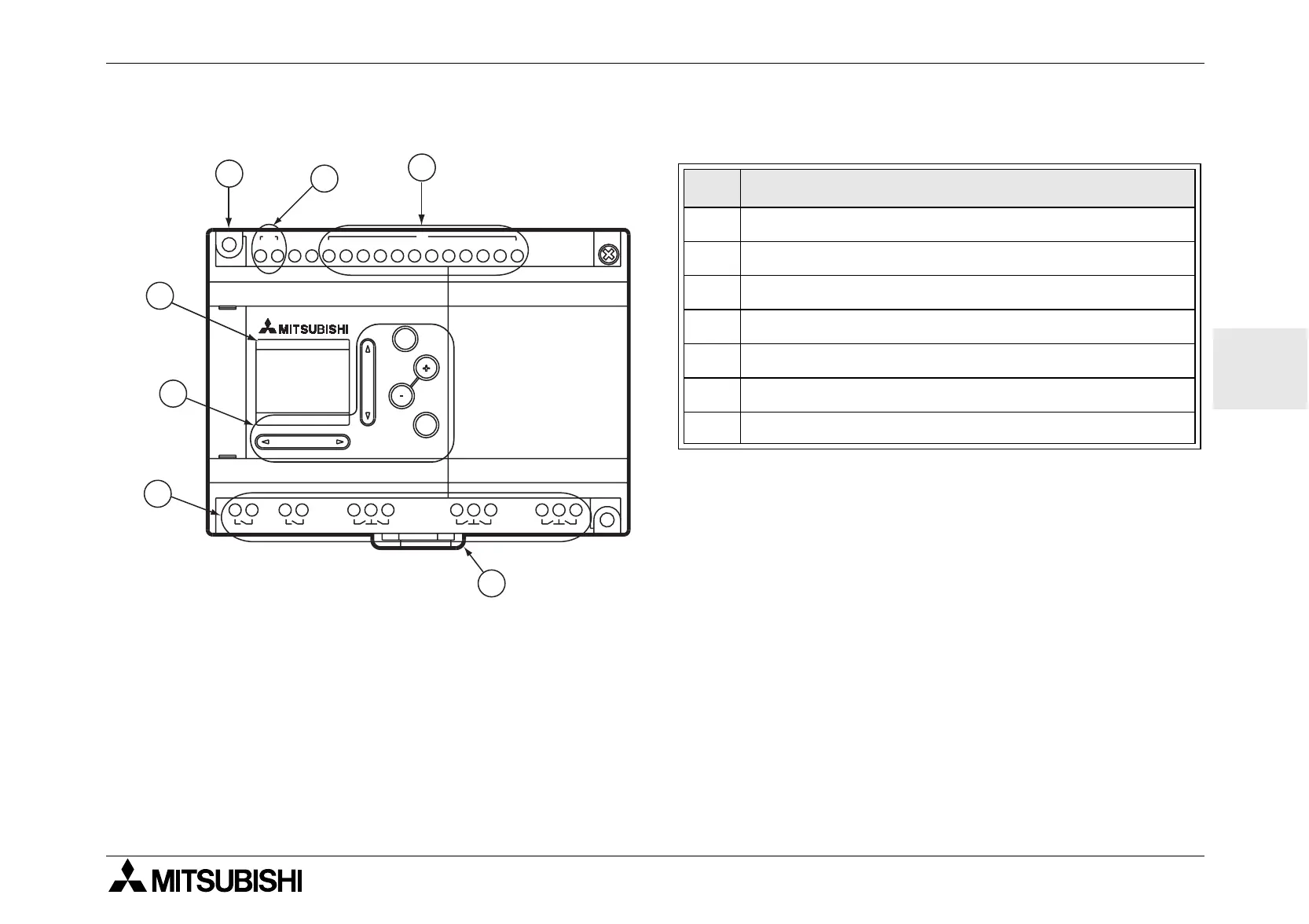

Tabelle 3.1: Gerätebeschreibung
Nr. Beschreibung
1 DIN-Schienen-Montageklemmen
2 Montagebohrung, Durchm. 4,2 mm
3 Spannungsklemmen
4 Eingangsklemmen
5 LCD-Anzeige
6 Bedientasten
7 Ausgangsklemmen
AC 100-240V
POWER
AC INPUT
AL-20MR-A
OK
ESC
RELAY OUTPUT
OUT
1
OUT
2
OUT
5
OUT
3
OUT
4
OUT
6
OUT
8
OUT
7
1 2 3 4 5 6 7 8 9 10 11 12
IN
LN
~
4
3
2
5
6
7
1
