α
-Steuerung
Verdrahtung 4
15
GER
4. Verdrahtung
4.1 Hinweise zur Installationsverdrahtung
Tie Verdrahtung der
α
-Steuerung ist denkbar einfach. Nur speziell ausgebildetes Personal darf die elek-
trische Verdrahtung der Geräte vornehmen. Sollten Sie spezialisierte Unterstützung brauchen, wenden Sie
sich an eine anerkannt ausgebildete Elektrofachkraft, die mit den lokalen und nationalen Sicherheitsstan-
dards der Automatisierungstechnik vertraut ist. Stromversorgung abschalten, bevor Sie mit der Verdrahtung
beginnen.
• Die Ein- und Ausgangskabel dürfen nicht durch das gleiche Multikernkabel oder den gleichen Kabel-
baum verlegt werden.
• Die Ein- und Ausgangskabel dürfen nicht in der Nähe von Hochspannungsleitungen verlegt werden.
Berücksichtigen Sie Spannungsabfälle und Störungen, wenn die Eingangs- und Ausgangssignalkabel über
große Entfernungen geführt werden. Stellen Sie sicher, daß für die Kabel die richtigen Kabelgrößen verwen-
det werden.
4.2 Kabelgröße und Spezifikationen
Verwenden Sie für die Eingänge und Ausgänge Kabel mit einem Ader-
querschnitt von 0,13 mm
2
- 3,31 mm
2

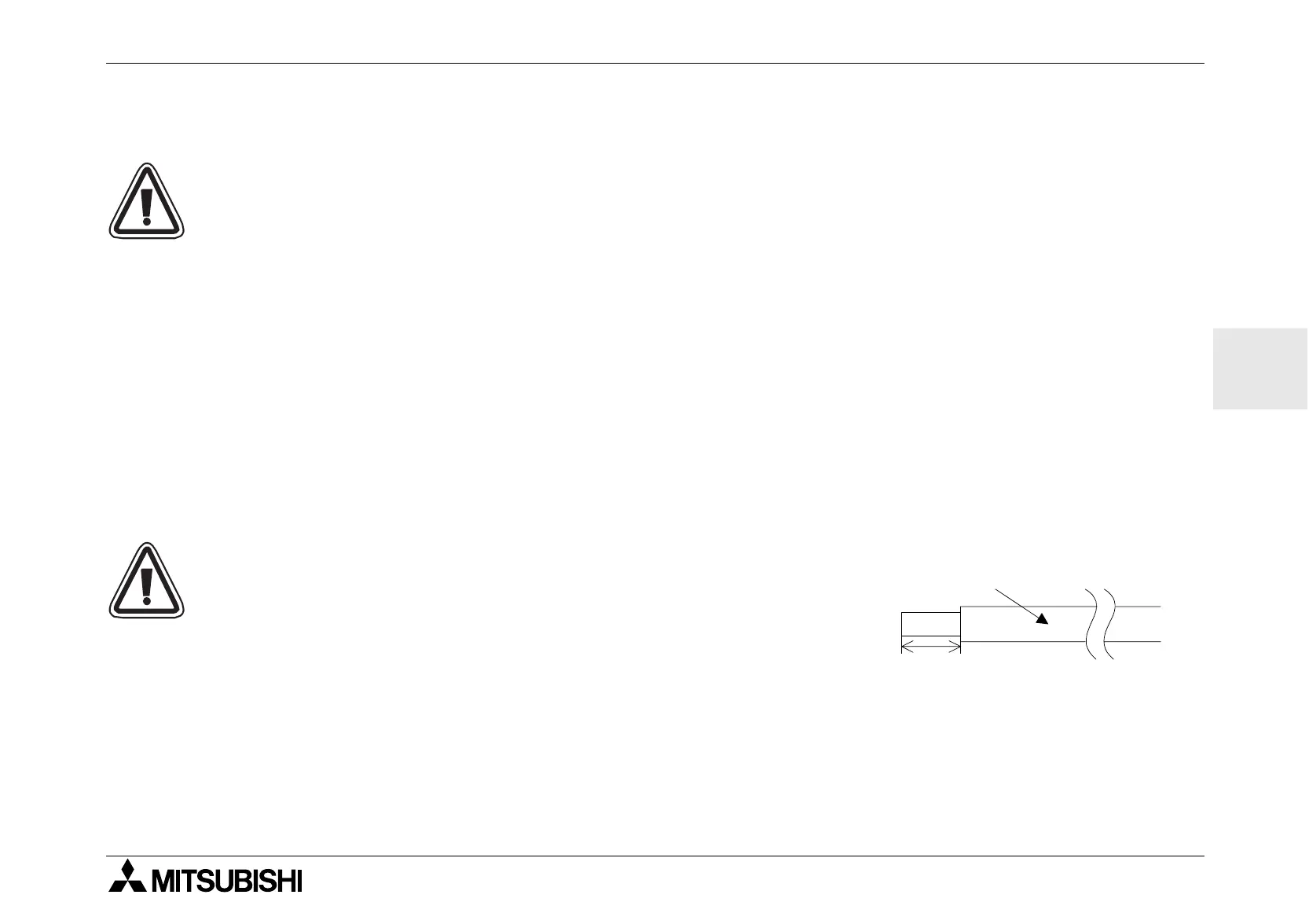

(26-12 AWG). Isolieren Sie die
Kabelenden auf eine Länge von 7 ± 0,5 mm. Öffnen Sie die
Schraubklemme, bevor Sie ein Kabel einstecken. Stecken Sie das Kabe-
lende komplett in die Schraubklemme, damit eine störungsfreie Verbind-
ung gewährleistet ist. Ziehen Sie die Schraubklemme wieder so fest an,
daß das Kabel nicht herausgezogen werden kann. Damit das Kabel nicht
beschädigt wird, darf das Anzugsmoment von 0,5 N
⋅
m nicht überschritten
werden. Verwenden Sie weder Zinn noch Lötmetall oder ähnliche Substanzen auf dem isolierten Kabelende,
dadurch kann das Kabel beschädigt werden.
Für die Senkkopfschrauben der Klemmen einen 3mm Schraubendreher verwenden.
