Sistema
α
Alambrado 4
16
ESP
4.3 Alimentación de tensión
Al conectar una tensión alterna (CA), el conductor L se tiene que conectar a la borna L y el conductor N a la
borna N. NO conecte el alambre vivo al terminal N , pues el usuario podría sufrir una peligrosa descarga
eléctrica en el momento de la conexión.
En la conexión de una tensión continua (CC), el conductor positivo se tiene que conectar en la borna (+) y el
conductor negativo en la borna (-). La conexión de la unidad de alimentación de tensión no se debe efectuar
en ningún caso con ninguna otra borna de la unidad.
Las unidades de alimentación de CC deben ser capaces
de suministrar 4 amperios al controlador
.

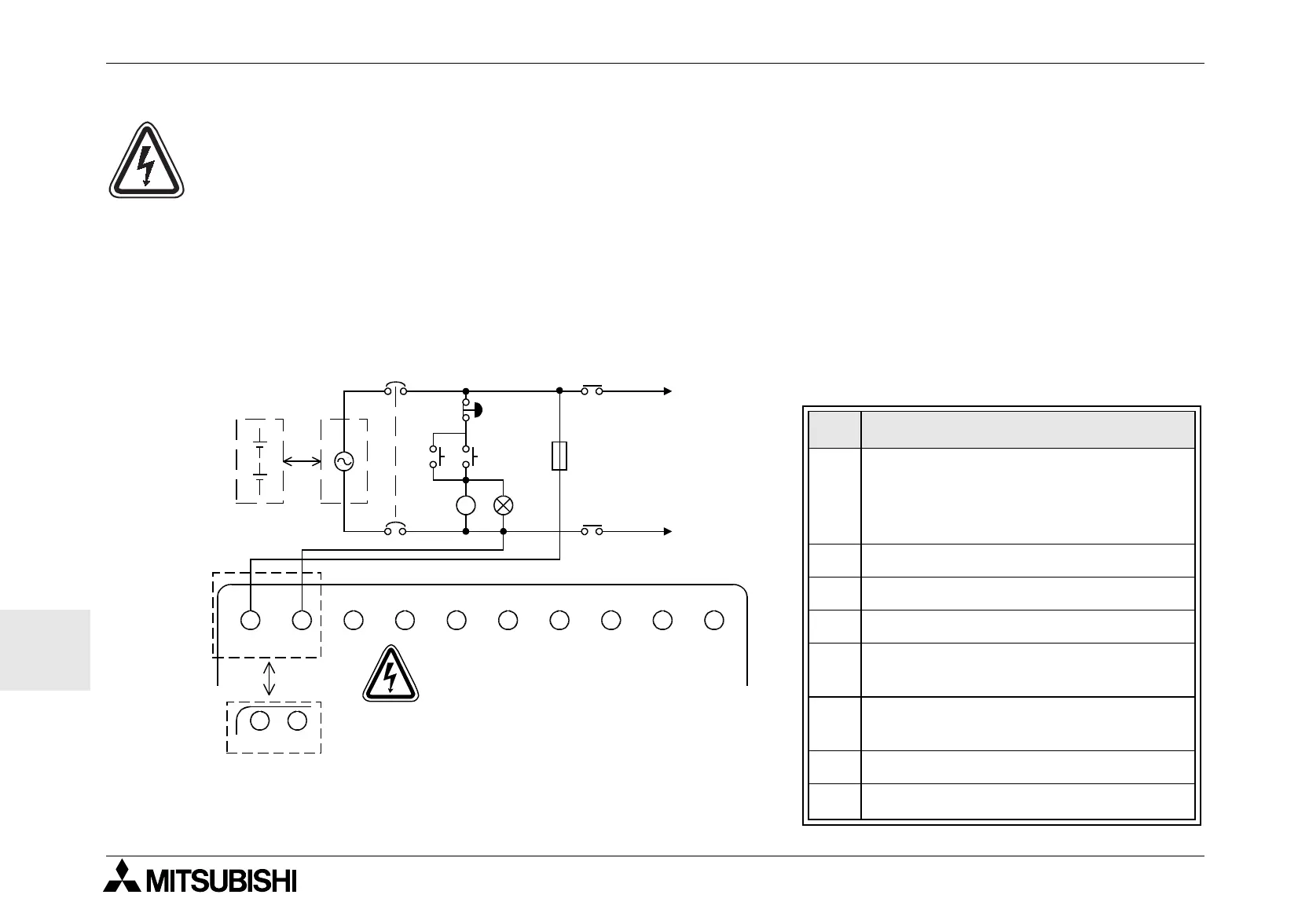

4.4 Cableando la alimentación
Tabla 4.1: Alimentación
No. Descripción
1
Alimentación:
CA~:100-240V
50-60Hz
CC: 24V
2
Dispositivo de aislamiento de circuito
3
Interruptor de parada de emergencia
4 Indicador para conexión de tensión
5
Dispositivo de protección
con límite de 1,0A
6
Alimentación de tensión
para carga CA
7 Conmutador magnético
8
Sistema
α
MC
MC
MC
MC
LN
!"
#
$
%
&
'
(
+
L
N
+−
Start
Los bornes L y N no son
intercambiables.
