Bloc logique
α
Câblage 4
20
FRE

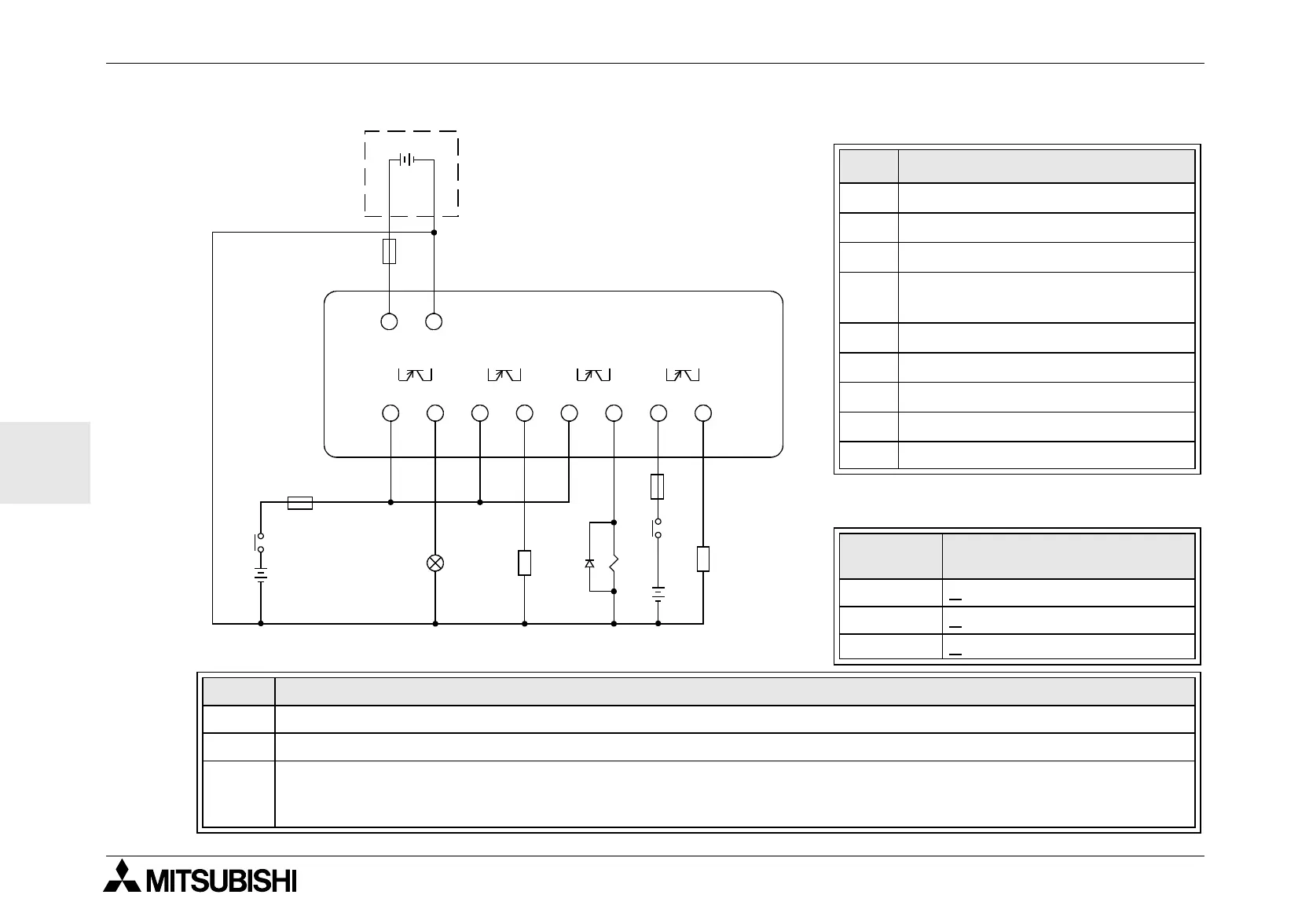

4.7.2 Sorties transistor (source ou “+” Common seulement)
Tableau 4.5: Sorties transistor
No. Description
1 Bloc logique
α
2 Bornes de sorties
3 Dispositifs de sortie
4
Dispositif de protection
cf. le tableau 4.6
5 Interrupteur d'arrêt d'urgence
6 Alimentation CC pour sorties
7 Bornes de tension
8 Alimentation CC, 24V CC
9 Dispositif de protection (1,0 A)
Tableau 4.6: Protection pour
sorties transistors
Circuit
Protection du circuit
(fusible))
5 Volt < 0,3 A par circuit
12 Volt <
2,0 A par circuit
24 Volt <
2,0 A par circuit
Volt Bornes de sorties
5 Chaque circuit contient de une à toutes les bornes de sortie.
12-24 Chaque circuit contient de une à toutes les bornes de sortie.
5,12,
or 24
Il est possible d'utiliser toutes les combinaisons possibles de sorties 5 volt, 12 volt et 24 volt sur un
même contrôleur de la gamme
α
à condition d'utiliser des circuits séparés pour chaque niveau de
tension.
"
!
OUT1
#
#
OUT2 OUT3 OUT4
$
%
&
+−
+−
(
$
%
&
+
+
#
)
'
