Monitor Series42
MRW-10 Verstärkerfeld und Steuerung
Art des Hauptlautsprechers Monitor-Serie-Produkt
Einstellung der
Übergangssteuerung
Kleiner Stand-/Regallautsprecher Monitor 50/100 60 bis 100 Hz
Stand-Lautsprecher Monitor 200/300 50 bis 80 Hz

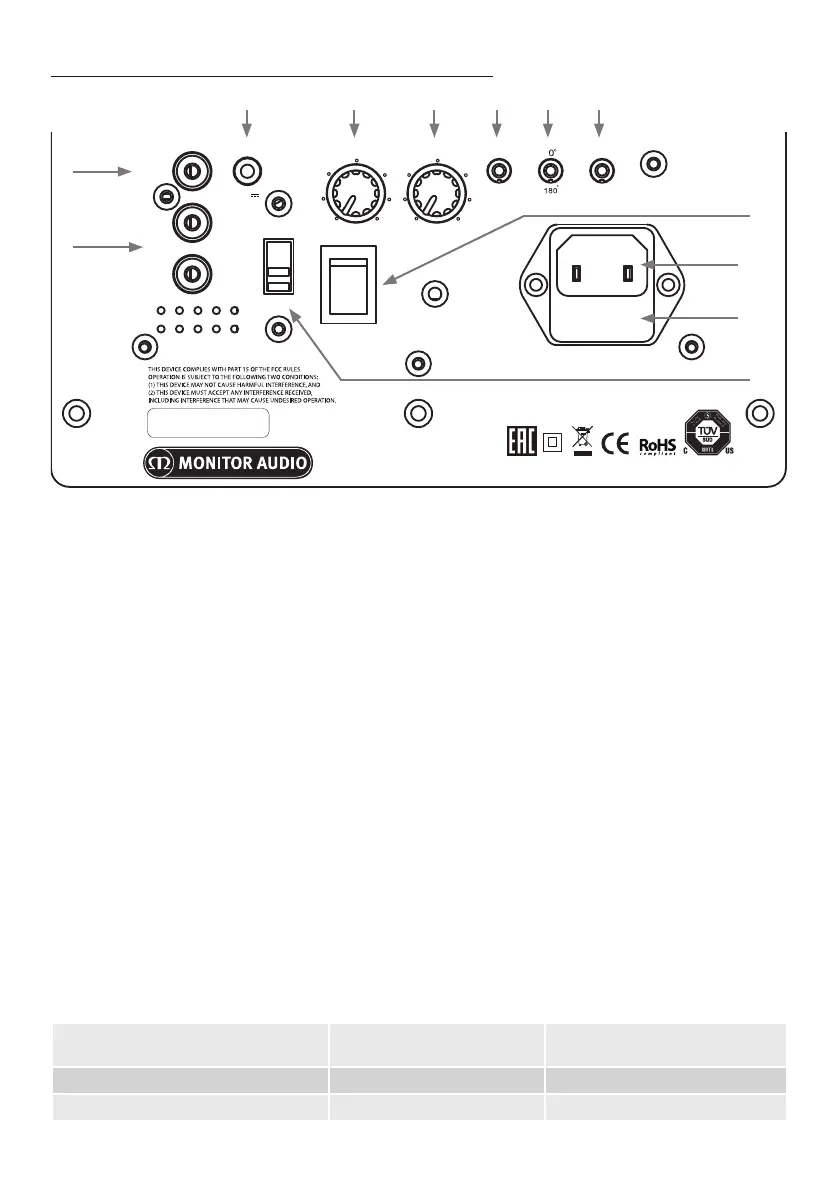

1. RCA-Stereoeingänge (links und rechts)
Das ist die Art des Signaleingangs beim Einsatz eines Stereoverstärkersystems. Der Anschluss
kann anhand eines Paares qualitativ hochwertiger Signalkabel über den Pre-Out-Bereich eines
Verstärkers erfolgen. Bei dieser Methode muss die Übergangsfrequenz eingestellt werden. Es wird
empfohlen, dass Sie die Übergangswahl auf etwa 80 Hz (als Ausgangspunkt) einstellen. Dies kann
je nach Raum und Vorlieben variieren.
HINWEIS:- Die Kabel sollten nicht länger als zehn Meter sein, um Störungen durch andere
elektrische Geräte zu vermeiden.
2. LFE-Eingang (RCA-Typ)
Dieser Eingang wird verwendet, wenn der Subwoofer mit einem AV-Verstärker/Empfänger verbunden wird.
Bei der Verwendung des LFE-Eingangs wird die Übergangsfrequenzwahl nicht verwendet. Der Grund dafür
ist, dass die Übergangsfunktion durch den angeschlossenen AV-Verstärker/-Prozessor gesteuert wird.
3. 12-Volt-Ansteuerungseingang ~ Drehzapfen = +12 VDC
Für die externe Leistungssteuerung vom AV-Verstärker/Empfänger zum MRW-10. Der AV-
Verstärker/Empfänger sendet ein 12-Volt-Signal und gibt dem MRW-10 den Befehl, sich aus dem
Standby-Modus einzuschalten. Dies ermöglicht eine genauere Steuerung der automatischen Ein-/
Aus-Funktion und ist viel energieeffizienter. Bei der Verwendung der 12-V-Ansteuerung muss sich
der Betriebsauswahlschalter (8) für eine richtige Funktionsweise in der Position Auto befinden.
Wurde der AV-Empfänger einmal ausgeschaltet, bleibt der MRW-10 weiterhin etwa 15 Minuten lang
in Betrieb, bevor er in den Standby-Modus wechselt. Das Kabel wird separat geliefert.
4. Steuerung der Frequenzregelung
Die Steuerung der Frequenzregelung funktioniert nur, wenn der Cinch-Stereoeingang (1) verwendet
wird, und wird verwendet, um die obere Frequenzgrenze (Tiefpass) des Subwoofers einzustellen. Die
Übergangssteuerung sollte entsprechend der Größe oder des Bassausgangs der Haupt-/Satellitenlautsprecher
eingestellt werden. Wenn Sie die Lautsprecher der Monitor-Serie nutzen, stellen Sie diese zwischen 50 und
100 Hz ein (je nach zusätzlichen Lautsprechern). Es wird empfohlen, ein wenig zu experimentieren.
