Monitor Series78

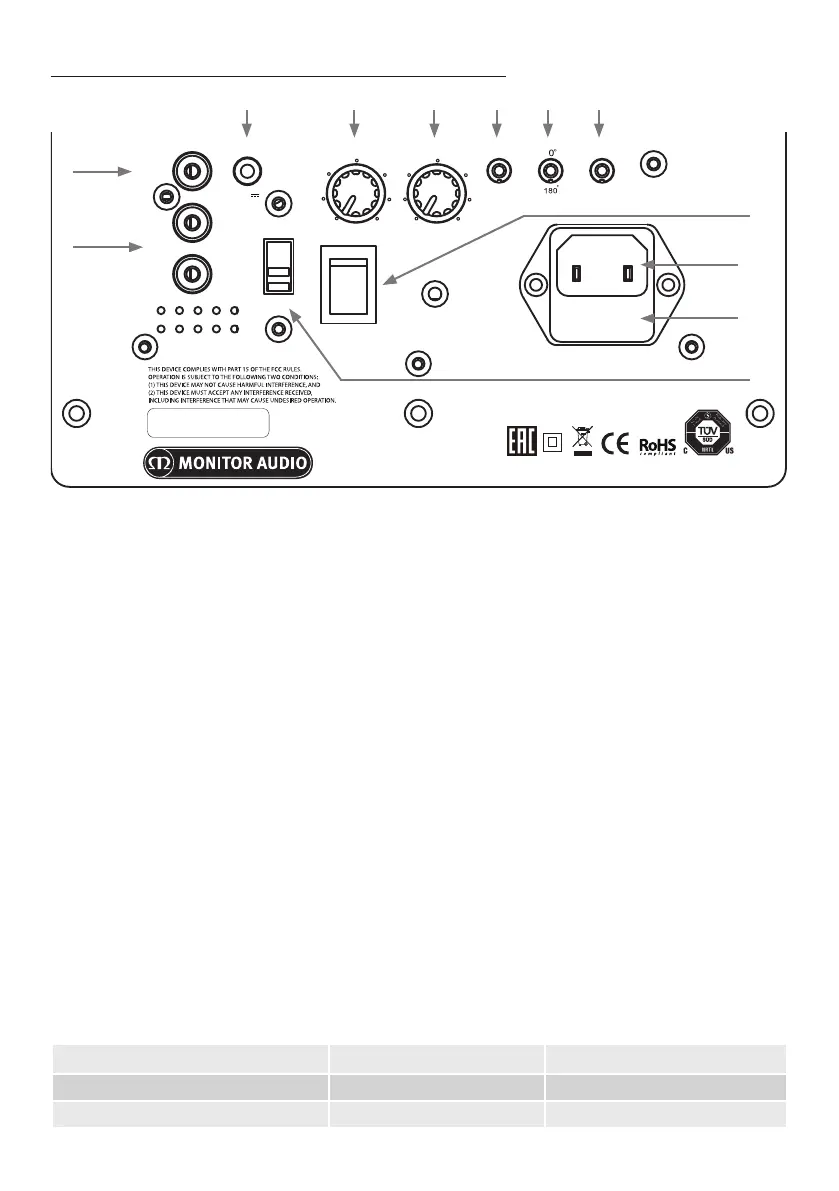

Versterkerpaneel en bediening MRW-10
Type hoofdluidspreker Product uit Monitor Series Crossoverinstelling
Kleine, hoger geplaatste luidspreker Monitor 50 / 100 60-100 Hz
Vloermodel Monitor 200 / 300 50 - 80 Hz
1. Stereo-ingangen voor tulpstekkers (links en rechts)
Dit is de signaalingang bij gebruik van een stereo versterkersysteem. De verbinding kan
gemaakt worden met een paar hoge-kwaliteitskabels vanaf het pre-out deel van de versterker.
De crossoverfrequentie dient ingesteld te worden wanneer deze verbinding gebruikt wordt. Als
uitgangspunt voor de wijzer van de crossover is ongeveer 80 Hz aan te raden. Dit kan variëren
afhankelijk van de ruimte en persoonlijke voorkeur.
Opmerking:- kabels dienen niet langer dan 10 meter te zijn om storing van andere elektrische
apparaten te voorkomen.
2. LFE-ingang (type RCA)
Deze ingang wordt gebruikt wanneer de subwoofer verbonden wordt met een AV-versterker/-ontvanger.
Wanneer de LFE-ingang gebruikt wordt, is de crossoverfrequentiewijzer niet in gebruik. Dit komt doordat de
crossoverfunctie wordt bestuurd door de erop aangesloten AV-versterker/-verwerker.
3. 12V-schakelingang ~ centerpin = +12V gelijkspanning
Voor extern stroombeheer van de AV-versterker/-ontvanger naar de MRW-10. De AV-versterker/-ontvanger
geeft een 12 volt-signaal af, waardoor de MRW-10 inschakelt vanuit de stand-bystand. Hierdoor kan de
automatische inschakelingsfunctie nauwkeuriger worden gecontroleerd en het is veel energiezuiniger. Bij
gebruik van de 12V-schakelaar dient de standenschakelaar (8) voor een goede werking in de automatische
Auto-stand te staan. Als de AV-ontvanger wordt uitgeschakeld, blijft de MRW-10 nog zo'n 15 minuten aan
staan alvorens in stand-by te gaan. De kabel is niet meegeleverd.
4. Crossoverfrequentie-instelling
De crossoverfrequentie-instelling werkt alleen wanneer de stereo-ingang met tulpstekker (1) gebruikt wordt
om de bovenste frequentielimiet (low pass) van de subwoofer in te stellen. De crossoverinstelling dient in
overeenstemming met de grootte of basuitvoer van de hoofd-/satellietluidsprekers te worden ingesteld.
Stel deze bij gebruik van de Monitor Series-luidsprekers in tussen de 50 - 100 Hz (afhankelijk van eventuele
aanvullende luidsprekers). Experimenteer hier gerust mee.
Notes:
1. ICONS/TEXT TO BE SILKSCREENED
IN WHITE - RAL 9003
2. IMAGE FOR REFERENCE PURPOSES ONLY.
3. DO NOT SILK SCREEN TEXT IN RED -
FOR REGERENCE PURPOSES ONLY.
.
.
.
.
.
.
.
.
.
.
.
.
L
R
LFE
50 Hz 120 Hz MIN MAX
INPUT TRIGGER
FREQUENCY
BASS PHASE MODE
VOLUME
IMPACT
MOVIE
POWER
ON
OFF
ON
AUTO
MUSIC
110 - 120V~
220 - 240V~
12V
DESIGNED IN THE UK, MADE IN CHINA
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK.
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED PERSONNEL.
ATTENTION: AFIN DE RÉDUIRE TOUT RISQUE DE CHOC
ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE
(OU CAPOT ARRIERE), NE CONTIENT PAS DE PIECES
REPARABLES PAR L’UTILISATEUR CONFIER TOUT
ENTRETIEN À UN PERSONNEL QUALIFIÉ.
a MONITOR AUDIO
Product: BRONZE 5G W10 V2
Date:17th DECEMBER 2013
UK/EURO/US VERSION
AC110-120V ~ 50-60Hz
AC220-240V ~ 50-60Hz
200 W
FUSE: 110-120VAC T4AL/250VAC
FUSE: 220-240VAC T4AL/250VAC
1
2
4 5 6
7 8
9
11
10
10a
3
