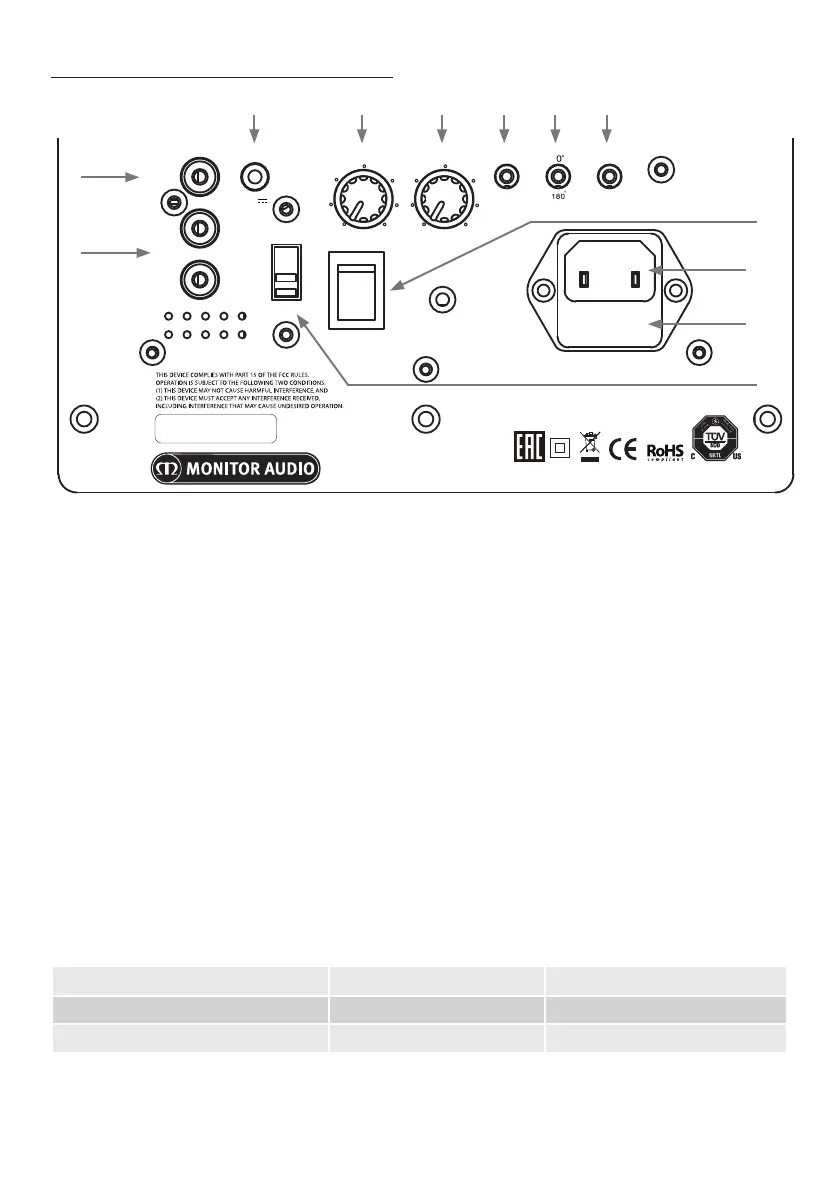

MRW-10 功放面板及控制
1. RCA 立体声输入（左和右）
这是使用立体声功放系统时的信号输入方法，可以从功放的预输出部分通过一对高品质
电线提供连接。如果使用这种连接方法，则需要设置分音器频率。 我们建议将分音器
频率盘设置为大约80 赫兹作为起点。 这可能会因为房间和个人喜好有所不同。
注意：电线长度不应超过10 米，以避免其他电器的干扰。
2. LFE 输入（RCA 型）
将低音炮连接到AV 功放/ 接收器时要使用此输入。 使用LFE 输入时，不使用分音器频
率刻度盘。 这是由于分音器功能由它连接的AV 功放/ 处理器控制。
3. 12 伏触发输入〜中心引脚 = + 12Vdc
用于从AV 功放/ 接收器到MRW-10 的外部电源控制。 AV 功放/ 接收器提供12 伏信
号，并告知MRW-10 从待机模式开启。 这允许更精确地控制自动开/ 关功能，并且更
节能。 使用12 伏触发器时，模式开关（8）必须处于“自动”位置才能正常工作。 一
旦AV 接收机关闭，MRW-10 在进入待机状态前将保持约15 分钟。这条线是单独提供
的。
4. 分音器频率控制
分音器频率控制仅在使用RCA 立体声输入（1）时工作，并扭据主/ 卫星扬声器的大小
或低音输出进行设置。使用Monitor 系列扬声器时，请将其设置为50 – 100 赫兹（取
决于附加的扬声器）。 实验是明智的。
主扬声器种类 Monitor 系列产品 分音器控制设置
小型台式/ 书架式扬声器 Monitor 50 / 100 60 – 100 赫兹
落地式扬声器 Monitor 200 / 300 50 – 80 赫兹
