Monitor Series66

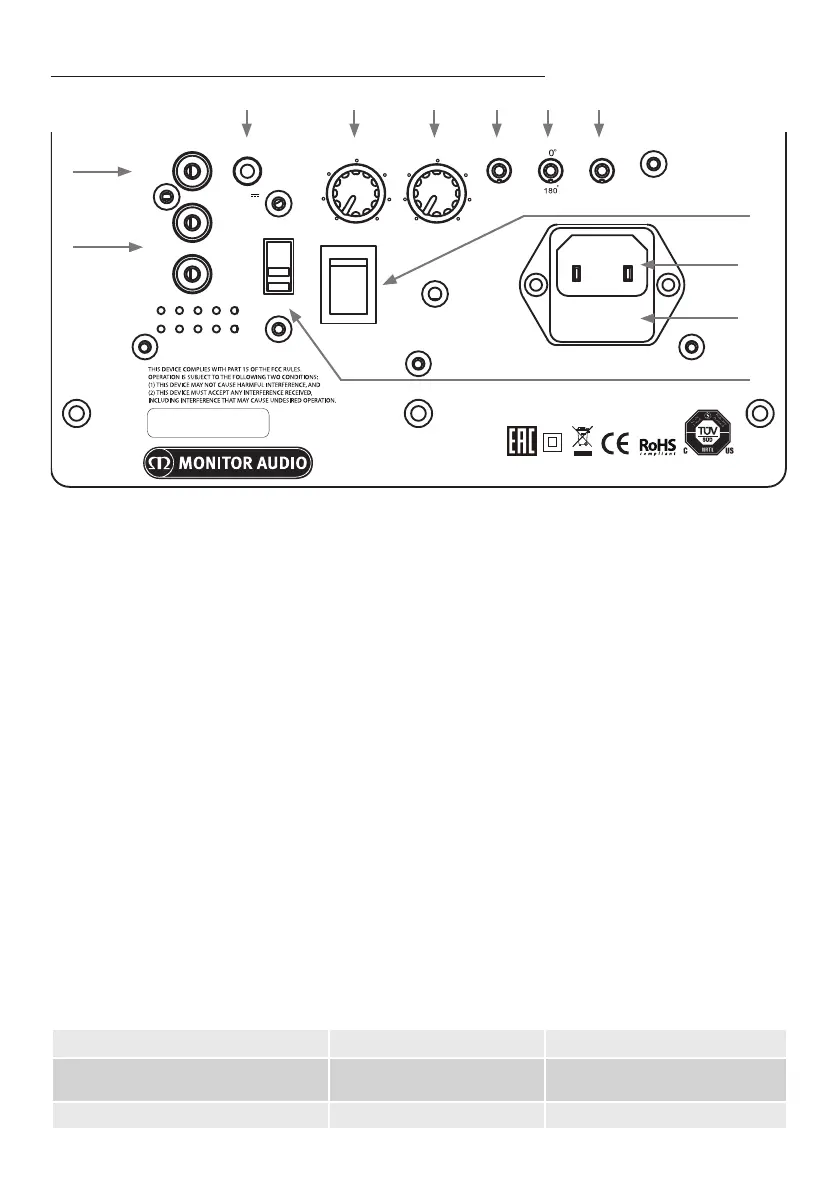

Painel e controlos do amplificador MRW-10
Tipo de coluna principal Produto Monitor Series Ajuste do controlo de crossover
Coluna de montagem em prateleira/
suporte pequeno
Monitor 50/100 60-100 Hz
Coluna de chão Monitor 200/300 50-80 Hz
1. Entradas estéreo RCA (esquerda e direita)
Este é o método de entrada de sinal quando se utiliza um sistema com amplificador estéreo; a
ligação pode ser fornecida por um par de cabos de sinal de alta qualidade a partir da secção de pré-
saída de um amplificador. Quando se utiliza este método de ligação, é necessário definir a frequência
de crossover. Como ponto de partida, recomendamos que ajuste o mostrador de crossover para
aproximadamente 80 Hz. Isto poderá variar em função da divisão e das preferências.
NOTA: Os comprimentos dos cabos não devem exceder 10 metros a fim de evitar a interferência
de outros dispositivos elétricos.
2. Entrada LFE (tipo RCA)
Esta entrada é utilizada para ligar o subwoofer a um amplificador/recetor AV. Quando se utiliza a
entrada LFE, o mostrador da frequência de crossover não é utilizado. Isto deve-se ao facto de a
função de crossover ser controlada pelo amplificador/recetor AV ao qual está ligada.
3. Entrada de disparador de 12 V ~ Pino central = +12 VCC
Para o controlo da alimentação externa do amplificador/recetor AV ao MRW-10. É fornecido um
sinal de 12 volts pelo amplificador/recetor AV que indica ao MRW-10 para se ativar a partir do
modo de espera. Isto permite que a função de ligar/desligar seja controlada com mais precisão,
além de ser mais eficiente em termos de consumo de energia. Quando se utiliza o disparador de
12 V, o seletor de modo (8) tem de estar na posição Auto para funcionar corretamente. Quando o
recetor AV é desligado, o MRW-10 permanece ligado durante cerca de 15 minutos antes de entrar
em modo de espera. O cabo é fornecido separadamente.
4. Controlo da frequência de crossover
O controlo da frequência de crossover apenas funciona quando é utilizada a entrada estéreo RCA
(1) e serve para ajustar o limite de frequência superior (passa-baixo) do subwoofer. O controlo
de crossover deverá ser ajustado de acordo com o tamanho ou a saída de graves das colunas
principais/satélites. Se utilizar as colunas Monitor Series, ajuste para aproximadamente 50-100 Hz
(consoante as colunas adicionais). Recomendamos que experimente com vários valores.
Notes:
1. ICONS/TEXT TO BE SILKSCREENED
IN WHITE - RAL 9003
2. IMAGE FOR REFERENCE PURPOSES ONLY.
3. DO NOT SILK SCREEN TEXT IN RED -
FOR REGERENCE PURPOSES ONLY.
.
.
.
.
.
.
.
.
.
.
.
.
L
R
LFE
50 Hz 120 Hz MIN MAX
INPUT TRIGGER
FREQUENCY
BASS PHASE MODE
VOLUME
IMPACT
MOVIE
POWER
ON
OFF
ON
AUTO
MUSIC
110 - 120V~
220 - 240V~
12V
DESIGNED IN THE UK, MADE IN CHINA
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK.
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED PERSONNEL.
ATTENTION: AFIN DE RÉDUIRE TOUT RISQUE DE CHOC
ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE
(OU CAPOT ARRIERE), NE CONTIENT PAS DE PIECES
REPARABLES PAR L’UTILISATEUR CONFIER TOUT
ENTRETIEN À UN PERSONNEL QUALIFIÉ.
a MONITOR AUDIO
Product: BRONZE 5G W10 V2
Date:17th DECEMBER 2013
UK/EURO/US VERSION
AC110-120V ~ 50-60Hz
AC220-240V ~ 50-60Hz
200 W
FUSE: 110-120VAC T4AL/250VAC
FUSE: 220-240VAC T4AL/250VAC
1
2
4 5 6
7 8
9
11
10
10a
3
