MIO
COIN
INTÉRIEUR
TERMINAISON
D’ÉVACUATION
PRISE D’AIR
COMBURANT
ZONE OÙ L’INSTALLATION D’UNE
TERMINAISON EST INTERDITE
FERMÉ EN
PERMANENCE
FERMÉ EN
PERMANENCE
FONCTIONNEL
FONCTIONNEL
Dégagement au-dessus du
sol, d’une véranda, d’une
terrasse en bois ou d’un
balcon
Dégagement des fenêtres ou
des portes qui ouvrent
Dégagement des fenêtres fermées
en permanence
Dégagement vertical d’un soffi te ventilé
situé au-dessus de la terminaison si la
distance horizontale est de moins de 2’ (61
cm) de la ligne médiane de la terminaison
Dégagement horizontal de chaque côté
depuis la ligne verticale tirée du centre
d’un ensemble de régulateur/compteur
Dégagement de l’évent du
régulateur
Dégagement d’un soffi te non ventilé
Dégagement des murs faisant coin extérieur
Dégagement des murs extérieurs faisant coin intérieur
12 pouces (30 cm)
6 pouces (15 cm) pour les appareils de 10
000 BTU/h (3 kW) ou moins, 12 pouces
(30 cm) pour les appareils de plus de 10
000 BTU/h (3 kW) et de moins de 100 000
BTU/h (30 kW), 36 pouces (91 cm) pour les
appareils de plus de 100 000 BTU/h (30 kW)
3 pieds (91 cm) pour une distance maximale
de 15 pieds (4,5 m) au-dessus de l’ensemble
de régulateur/compteur
3 pieds (91 cm)
Installations au Canada 1
Installations aux Etats-Unis 2
12 pouces (30 cm)
4 pieds (1,2 m) sous ou sur le
côté de l’ouverture; 1 pied (300
mm) au-dessus de l’ouverture
Installations au Canada 1 Installations aux Etats-Unis 2
Dégagement d’une prise d’air de
ventilation non mécanique de la
maison ou d’une prise d’air de
combustion de tout autre appareil
Dégagement d’une prise d’air
mécanique
Dégagement au-dessus d’un trottoir
ou d’une entrée pavée situés sur une
propriété publique
Dégagement sous une véranda,
une terrasse en bois ou un balcon
6 pouces (15 cm) pour les appareils de 10 000 BTU/h
(3 kW) ou moins, 12 pouces (30 cm) pour les appareils
de plus de 10 000 BTU/h (3 kW) et de moins de 100
000 BTU/h (30 kW), 36 pouces (91 cm) pour les
appareils de plus de 100 000 BTU/h (30 kW)
6 pieds (1,83 m)
7 pieds (2,13 m)†
12 pouces (30 cm)‡
4 pieds (1,2 m) sous ou sur le côté
de l’ouverture; 1 pied (300 mm)
au-dessus de l’ouverture
3 pieds (91 cm) au-dessus si la
distance horizontale est de moins
de 10 pieds (3 m)
7 pieds (2,13 m)
1 En conformité avec les normes actuelles CSA B149.1 Code d’installation du gaz naturel et du propane
2 En conformité avec les normes actuelles ANSI Z223.1/NFPA 54, National Fuel Gas Code
† Une terminaison d’évacuation ne doit pas être installée au-dessus d’un trottoir ou d’une entrée pavée qui est située
entre deux maisons unifamiliales servant aux deux maisons
‡ Permis seulement si la véranda ou la terrasse en bois sont complètement ouverts sur un minimum de deux côtés
sous le plancher
* Lorsque les dégagements ne sont pas spécifi és dans les normes ANSI Z223.1/NFPA 54 ou CSA B149.1, l’énoncé
suivant doit être inclus :
« Les dégagements sont en conformité avec les codes d’installation locaux, les exigences du fournisseur de
gaz et les directives d’installation du fabricant. »

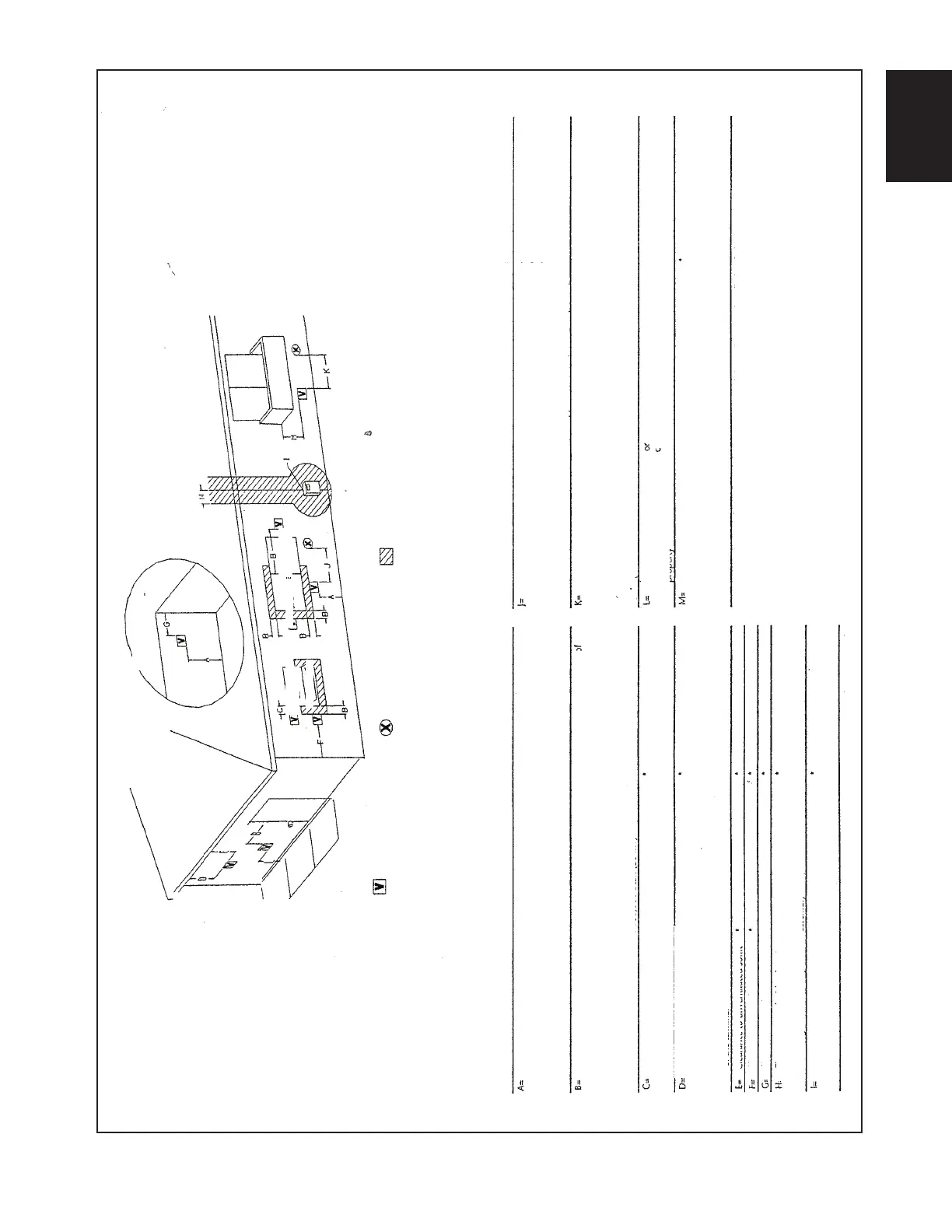

FIGURE 14B - DÉGAGEMENTS DE LA TERMINAISON DU SYSTÈME D’ÉVENT INDIRECT
