W415-2845 / B / 11.10.20
120
IOM
MIO
14.2 BRANCHEMENT DE LA FOURNAISE
FUSIBLE 5 A
MOLEX 24 V CA
INTERFACE
ICM
BORNES POUR
THERMOSTATS
TOUCHE DES CODES
DE DÉFAILLANCE
VOYANT D'ÉTAT
ROUGE
FIL DE DÉRIVATION P5
RACCORDS NEUTRES
120 V CA
MOLEX
120 V CA
HUMIDIFICATEUR
PURIFICATEUR D'AIR
ÉLECTRONIQUE
BORNES PARK

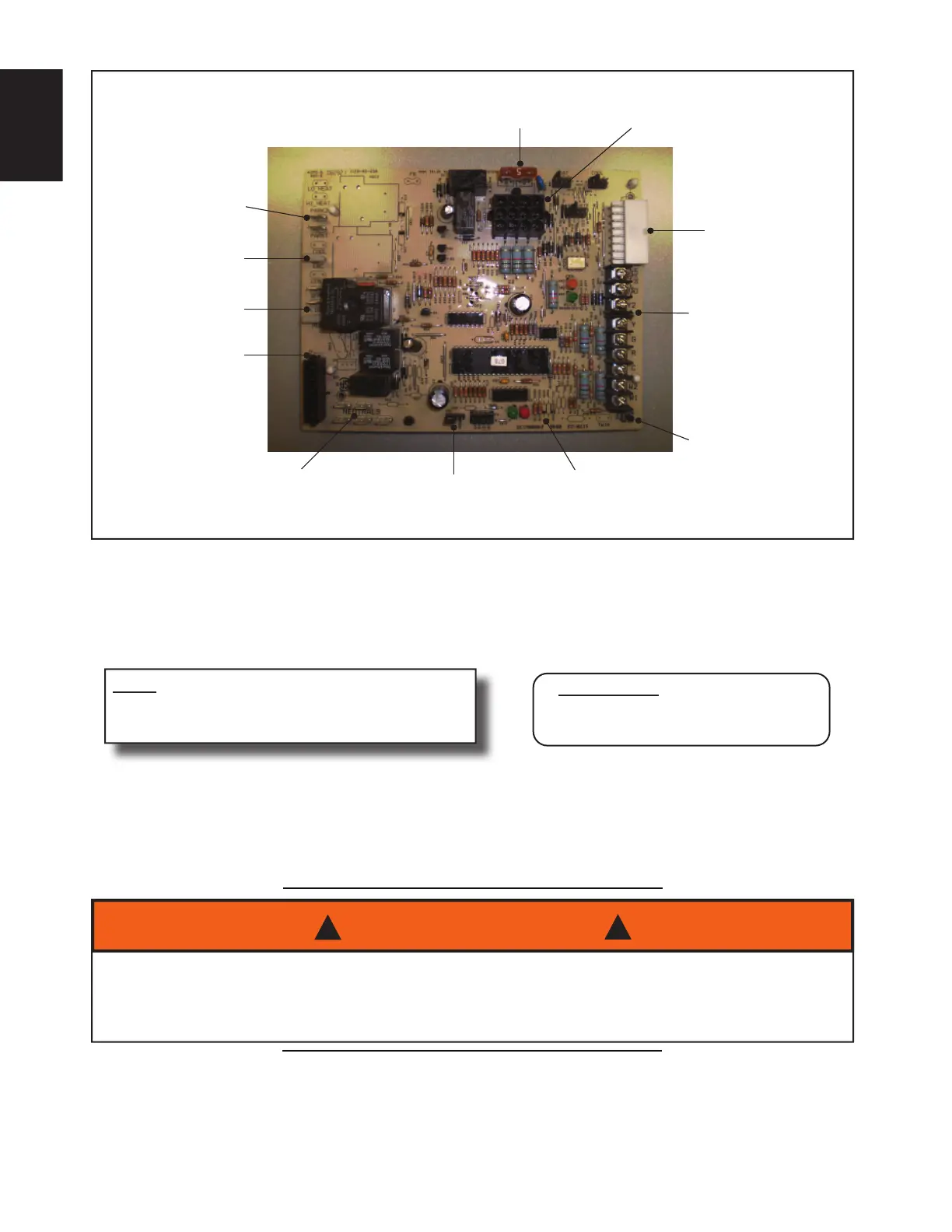

FIGURE 29 - CONTRÔLE D’ALLUMAGE DE FOURNAISE INTEGRÉ
H19.2
Mis à part les raccordements au câblage électrique de la maison, la fournaise est complètement câblée lors d
l'expédition. Les raccords d'alimentation de la fournaise sont branchés dans une boîte de jonction à l'intérieur
du compartiment de la souffl erie. La boîte de jonction contient un fi l NOIR qui doit être raccordé à L1 (chaud),
un fi l BLANC qui doit être raccordé à L2, le fi l neutre et le fi l VERT qui doit être raccordé à la mise à la terre.
Si la boîte de jonction doit être déplacée de son emplacement original à l’autre côté de l’appareil:
1. Enlevez le capuchon de plastique du panneau gauche ou droit, puis placez-le sur le panneau qui ne fait
pas l’objet d’un entretien.
2. Fixez la boîte de jonction au panneau sélectionné.
3. Fixez le raccordement de la ligne électrique dans la boîte de jonction, en suivant la référence ci-dessus.
4. Utiliser uniquement sol les vis pour boîte de jonction.
NOTE
Utilisez des serre-fi ls de bonne qualité tels des
raccords Marrette®, des serre-fi ls Ideal®, etc.
IMPORTANT :
UTILISEZ SEULEMENT DES
CONDUCTEURS EN CUIVRE.
H3.23
LA PORTE DE SOUFFLERIE DE CETTE FOURNAISE EST MUNIE D’UN INTERRUPTEUR
DE SÉCURITÉ. NE DÉSACTIVEZ PAS CET INTERRUPTEUR. NE PAS RESPECTER CES
DIRECTIVES POURRAIT OCCASIONNER UN CHOC ÉLECTRIQUE, DES BLESSURES
CORPORELLES OU DES PERTES DE VIE.
AVERTISSEMENT
!
!
