11.3.1 CONDUITE D’ÉCOULEMENT
H16.4.1B
Le condensat provenant de la sortie de l'ensemble de purgeur de condensat doit être amené dans un siphon
de plancher, un puisard ou, si ceux-ci ne sont pas disponibles, à une pompe à condensats. Si vous utilisez une
pompe à condensats, assurez-vous qu'elle est approuvée pour les fournaises à condensation.
NE DRAINEZ PAS LE CONDENSAT À L’EXTÉRIEUR. NE FAITES PAS PASSER UNE
CONDUITE DE CONDENSAT DANS DES ENDROITS EXPOSÉS AU GEL. LE GEL DU
CONDENSAT PEUT CAUSER UN FONCTIONNEMENT IRRÉGULIER DE LA FOURNAISE
ET DES DOMMAGES À LA PROPRIÉTÉ.
ATTENTION
!
!
Dans une confi guration typique, la branche latérale d'un raccord en T en PVC-C de ½” serait branché à
la sortie du purgeur de condensat et les branches d'extrémité seraient orientées verticalement (voir les
prochaines fi gures).
Un tuyau de 1/2’’ en PVC-C, d’une longueur de 1’’ (25 mm), branché à la branche d’extrémité supérieure servira
d'évent, ce qui évitera la formation d'un bouchon de vapeur et servira de trop-plein si le tuyau de drainage bloque.
Un bout de tuyau de dimensions semblables branché à la branche d’extrémité inférieure permettra de raccorder la
sortie du condensat à un tuyau fl exible de 5/8’’ID / 7/8’’OD. Le conduit de drainage du condensat peut aussi être
entièrement fait de PVC-C et raccordé à un siphon de plancher/pompe de puisard/pompe à condensats.
IMPORTANT :
SI LE MÊME CONDUIT DE DRAINAGE SERT À LA FOIS À L’ÉVACUATION DU SERPENTIN
D’ÉVAPORATEUR DE CLIMATISATION ET DE LA FOURNAISE, CE CONDUIT DEVRAIT
ÊTRE RACCORDÉ EN AVAL DU PURGEUR, À L’AIDE D’UN RACCORD EN T. NE
RACCORDEZ PAS LE CONDUIT DE DRAINAGE DU SERPENTIN D’ÉVAPORATEUR EN
AMONT DU PURGEUR DE CONDENSAT DE LA FOURNAISE.
NOTE
Au cas où il serait nécessaire d’enlever le purgeur de condensat, nous vous recommandons de ne
pas coller le tuyau de drainage du condensat sur la sortie du purgeur de condensat. Utilisez plutôt
un bout de tuyau de drainage ½’’ fourni.
IMPORTANT:
BRANCHEZ LE
RACCORD EN T
DE 1/2” (FOURNI
SUR PLACE) À
LA SORTIE DU
PURGEUR DE
CONDENSAT.

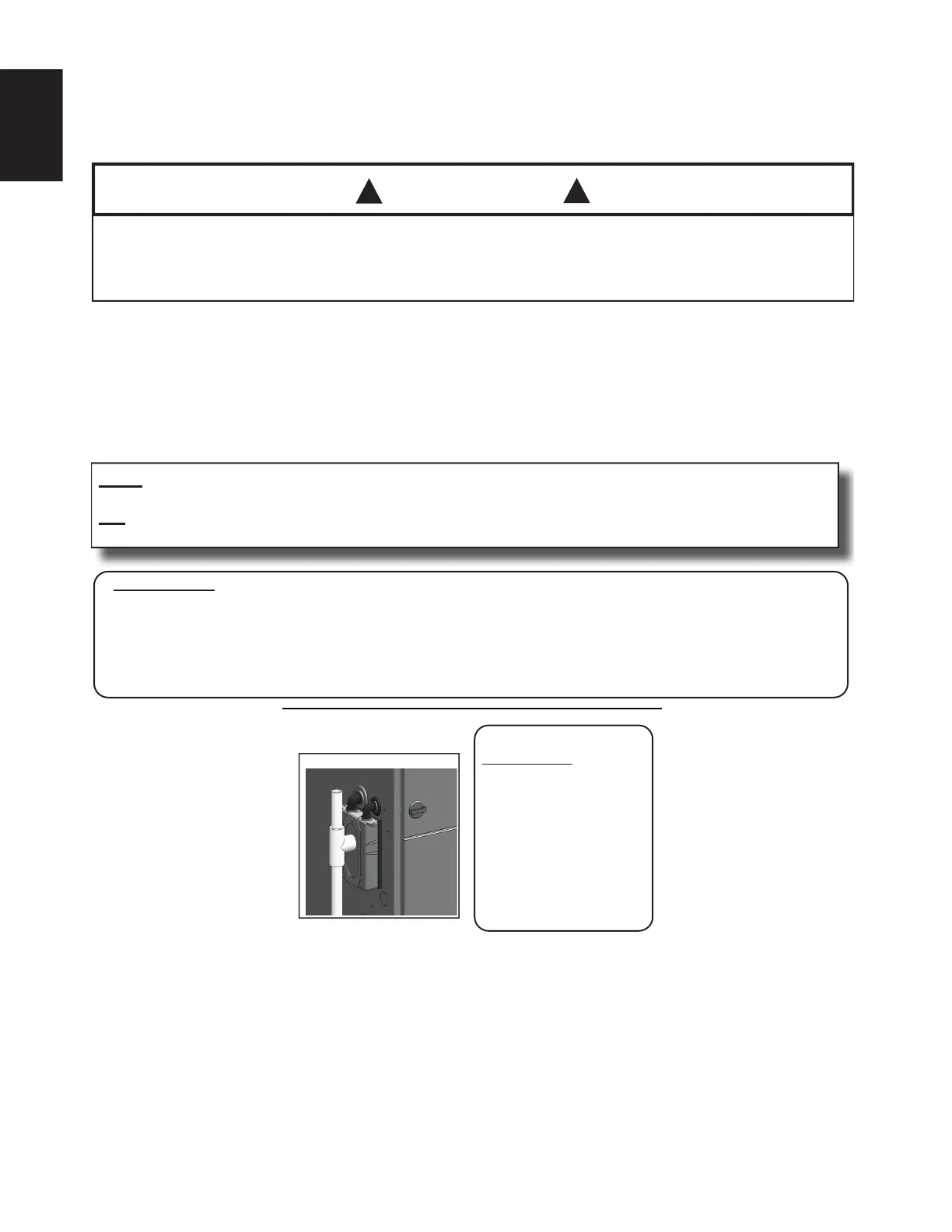

FIGURE 17
