W415-2845 / B / 11.10.20
122
IOM
MIO

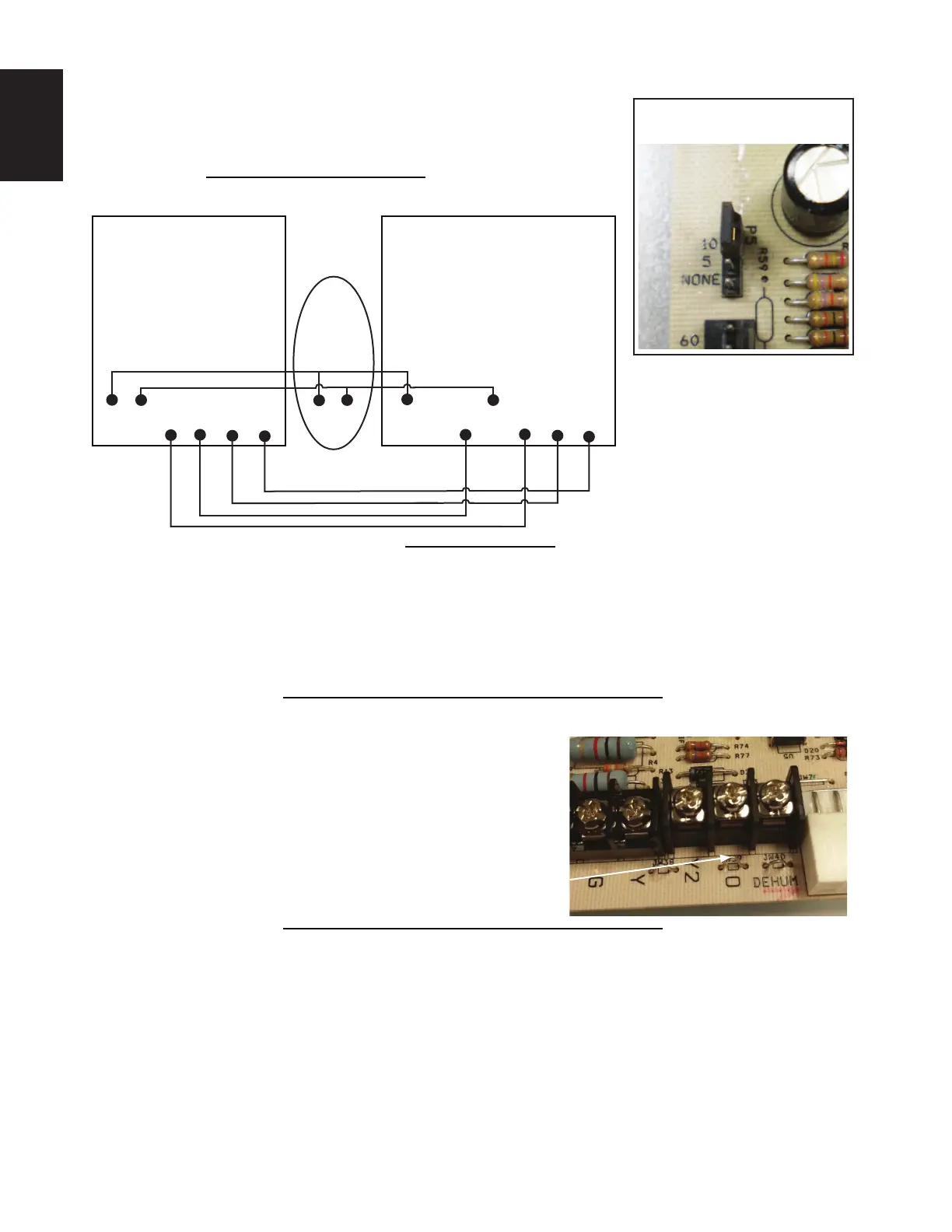

FIGURE 32 - FIL DE
DÉRIVATION P5
15.2 THERMOSTAT À DEUX CONSIGNES
15.3 EMPLACEMENT DU THERMOSTAT
H53.3
Lorsque vous branchez un thermostat à deux consignes,
le fi l de dérivation (P5) doit être à la position « NONE ».
Lorsque le thermostat W2 demande de la chaleur, le con-
trôle fonctionne à chaleur élevée.
H53.2
Le thermostat doit être installé à 5 pieds environ au-dessus du sol, sur un mur intérieur où il y a une bonne
circulation d'air naturelle et où il sera exposé à des températures moyennes. Evitez les endroits où le thermostat
sera exposé à des courants d'air froid, à la chaleur provenant de lampes ou d'appareils, à la lumière du soleil, à la
chaleur provenant des conduits installés à l’intérieur des murs, etc.
H24.17
THERMOSTAT IFC
Y C G R W
1
W
2
Y
2
Y
1
R C G W
1
W
2
Y C
RCU
FIGURE 31 - DIAGRAMME DU CONNECTEUR DU THERMOSTAT
15.4 FOURNAISE JUMELÉE AVEC UNE THERMOPOMPE
H53.5
Avec les applications d’installation qui combinent une fournaise et une
thermopompe en conjunction avec un thermostat à double usage de
combustible, le fi l de raccordement JW39 sur le panneau du contrôle
de la fournaise doit être coupé. Si le fi l de raccordement est laissé en
contact, la borne «O» restera sous tension, éliminant ainsi le mode de
refroidissement de la thermopompe.
Coupez JW39 pour thermopompe
