W415-2845 / B / 11.10.20
121
MIO
15.0 CÂBLAGE BASSE TENSION
15.1 THERMOSTAT À CONSIGNE UNIQUE
H53.1
Le câblage du thermostat et du contrôle doit être en cuivre d’un calibre minimal de 18 AWG. Des câbles trop
longs pourraient occasionner une baisse de tension suffi sante pour nuire au bon fonctionnement de la four-
naise. Utilisez un câble 16 AWG pour les fi ls de thermostat qui excèdent 25 pieds (7,6 m) et 14 AWG pour
ceux qui excèdent 50 pieds (15,2 m).
H53.4
L'option de demande automatique de chaleur permet d'utiliser un thermostat à consigne unique avec une
fournaise à deux étapes. Le contrôle possède un fi l de dérivation mobile (P5) qui permet de sélectionner une
demande automatique de 5 minutes ou *10 minutes. La période de demande automatique débute lorsque la
souffl erie est activée après la période de délai de la souffl erie. Si le fi l de dérivation est à la position 5 minutes,
le contrôle démarrera la chaleur élevée après 5 minutes de fonctionnement continu à basse température. Si
le fi l de dérivation est à la position *10 minutes, le contrôle démarrera la chaleur élevée après 10 minutes de
fonctionnement continu à basse température. Une fois que la chaleur est démarrée à partir de la demande
automatique, la chaleur ne s'éteindra pas avant que la température soit atteinte.
* Réglage en usine

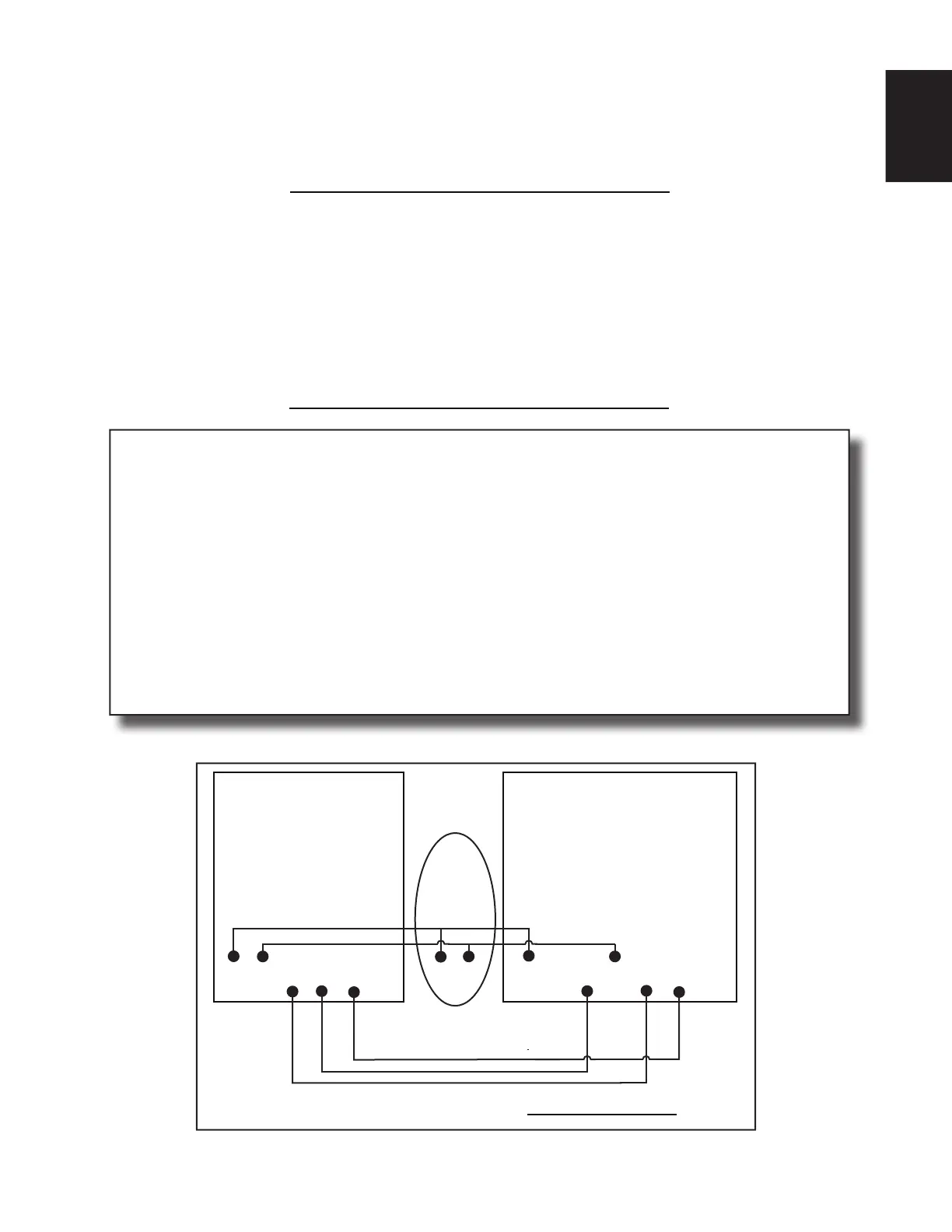

FIGURE 30 - DIAGRAMME DU CONNECTEUR DU THERMOSTAT
Réglez l’anticipateur de chaleur du thermostat mécanique :
Réglez l’anticipateur de chaleur du thermostat pour qu’il corresponde à l’ampérage des composants
électriques du circuit R-W.
Vous pouvez obtenir des lectures précises d’ampérage sur les fi ls normalement connectés aux bornes R et
W du panneau de montage du thermostat. L’anticipateur de chaleur du thermostat ne doit PAS être dans le
circuit pendant la mesure du courant.
1. Retirez le thermostat du panneau de montage ou du mur.
2. Connectez un ampèremètre aux bornes R et W du panneau de montage ou aux fi ls R et W du mur.
3. Enregistrez l’ampérage aux bornes lorsque la fournaise fonctionne à basse température et après le
démarrage du ventilateur.
4. Réglez l’anticipateur de chaleur du thermostat conformément aux instructions du thermostat et installez-le
sur le panneau de montage ou le mur.
Le panneau et la soupape de gaz dans une fournaise Wolf Steel consomment 0,9 ampère.
Si vous utilisez un thermostat électronique : Réglez la fréquence de cycle sur 3-4 cycles par heure.
H24.16
THERMOSTAT IFC
Y C G R W
Y
2
Y
1
R C G W
1
W
2
Y C
RCU
