W415-2845 / B / 11.10.20
109
MIO

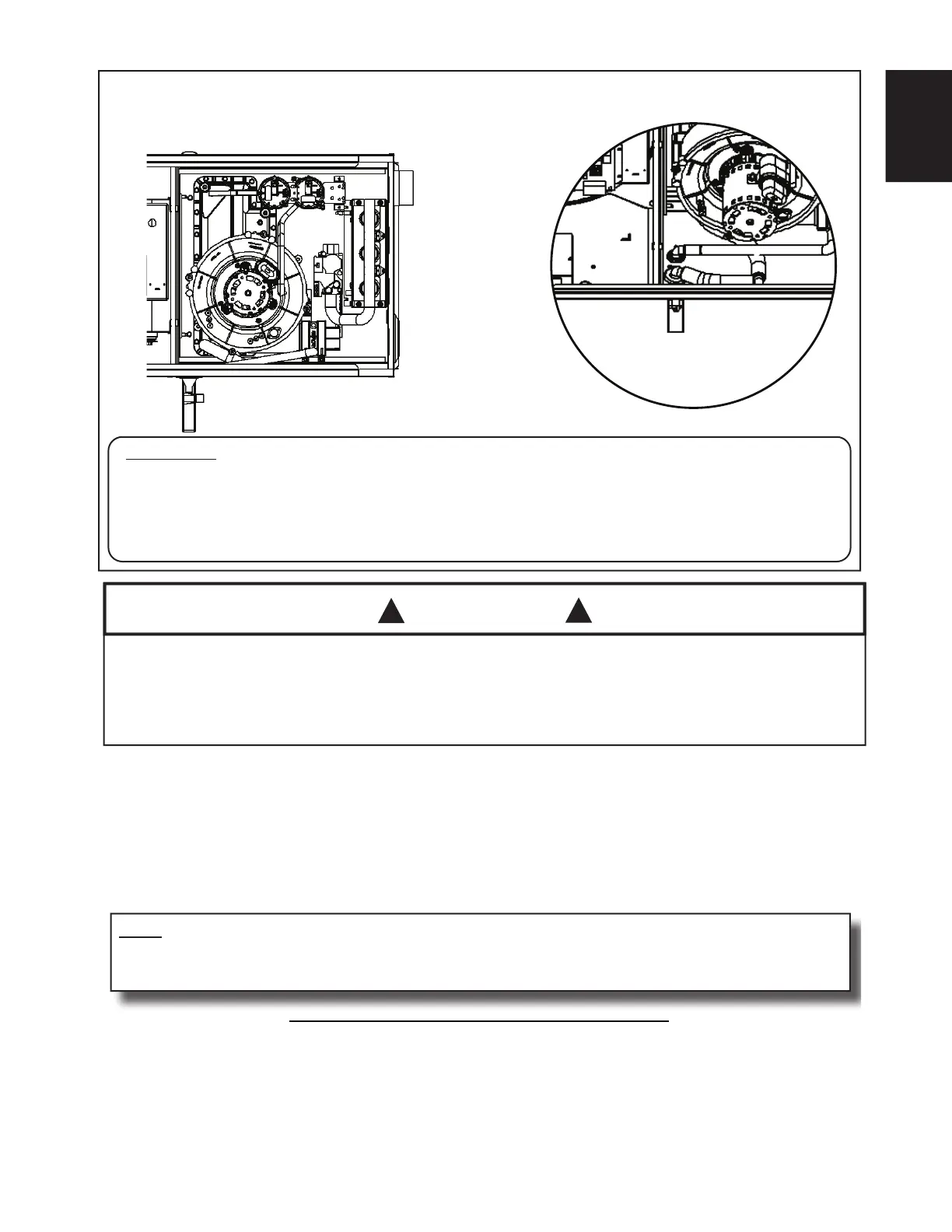

FIGURE 19 - ÉVACUATION HORIZONTALE À DROITE ET OPTION DE DRAINAGE
INSTALLATION À L’ÉVACUATION DROITE
LE PURGEUR DE CONDENSAT EST MUNI DE DEUX OUVERTURES: UNE POUR LE CONDUIT
D’ÉVACUATION ET L’AUTRE POUR LA RÉCUPÉRATION DU CONDENSAT. L’OUVERTURE DU
CONDUIT D’ÉVACUATION EST PLUS PETITE QUE CELLE DU CONDENSAT. ASSUREZ-VOUS
QUE LES TUYAUX DE DRAINAGE SONT COUPÉS LA LONGUEUR APPROPRIÉE ET QU’ILS
SONT RACCORDÉS ET FIXÉS CORRECTEMENT.
ATTENTION
!
!
11.3 INSTALLATION DU TUYAU DE DRAINAGE
H16.4.3
1. Branchez une extrémité du tuyau de 5/8" (dans le sac de pièces) à la sortie de purge la plus directe sur
le couvercle du collecteur avant, et l'autre extrémité au plus gros coude sur le purgeur de condensat. Si
nécessaire, coupez l'excès de tuyau. Fixez le tuyau avec les brides en plastique (dans le sac de pièces).
2. À l’aide du raccord de réduction, branchez une extrémité du tuyau de 1/2” (dans le sac de pièces) à la
sortie de purge inférieure sur le couvercle du collecteur avant, et l’autre extrémité au plus petit coude sur
le purgeur de condensat. Si nécessaire, coupez l'excès de tuyau.
NOTE
Tous les tuyaux d'écoulement doivent pencher vers le purgeur de condensat pour éviter que les
tuyaux d’écoulement forment un siphon avant le purgeur de condensat.
IMPORTANT:
• AMORCEZ LE PURGEUR DE CONDENSAT AVEC DE L’EAU ET COUPEZ LES TUYAUX DE
DRAINAGE À LA LONGUEUR APPROPRIÉE. COUPEZ LES BOYAUX DE L’INTERRUPTEUR DE
PRESSION À LA LONGUEUR APPROPRIÉE.
• UN TUYAU DE DRAINAGE AVEC COURBE EN S ET UN RACCORD CANNELÉ DE 90°
SUPPLÉMENTAIRE SONT INCLUS DANS LE SAC DE PIÈCES.
