19.3 NETTOYAGE
Il est recommandé de limiter au minimum l’accumulation de poussière sur les surfaces chaudes, puisque la
poussière, dans certains cas, peut être combustible.
L’accumulation de poussière dans le ventilateur de circulation peut réduire le rendement de la souffl erie, et
par conséquent, réduire son effi cacité.
La bobine de récupération est située immédiatement au-dessus de l’assemblage de la souffl erie. Avec le
temps, elle peut se couvrir de poussière. Pour nettoyer la bobine de récupération :
1. Coupez l’alimentation électrique à la fournaise.
2. Retirez la porte d’accès l’échangeur de chaleuret la porte d’accès de la souffl erie.
3. Enlever les vis de couvercles de les vis fi xant l’échangeur de chaleur au panneau de divison et
l’assemblage de la souffl erie.
4. Retirer les vis fi xant l’assemblage de la souffl erie au panneau de division de la souffl erie à l’aide d’un
tournevis hexagonal 1/4po.
5. Enlever les tuyaux de vidange du purgeur de condensat et assurez que tout déversement est nettoyer.
6. Débrancher les connecteurs du fi l de harnais et enlever le harnais supérieure du panneau de division en
faisant pivoter l’œillet à verrouillage en rotation de le sens antihoraire et tirant le connecteur par le trou de
dégagement (Figure 4 et 5).
AVANT DE PROCÉDER À L’ENTRETIEN DES CONTRÔLES, ÉTIQUETEZ TOUS LES
FILS, PUIS DÉBRANCHEZ-LES. UN CÂBLAGE INCORRECTE POURRAIT RENDRE
LE FONCTIONNEMENT INAPPROPRIÉ ET DANGEREUX.
VÉRIFIEZ TOUJOURS LE FONCTIONNEMENT APRÈS L'ENTRETIEN.
ATTENTION
!
!
7. Retirer l’assemblage de l’échangeur de chaleur.

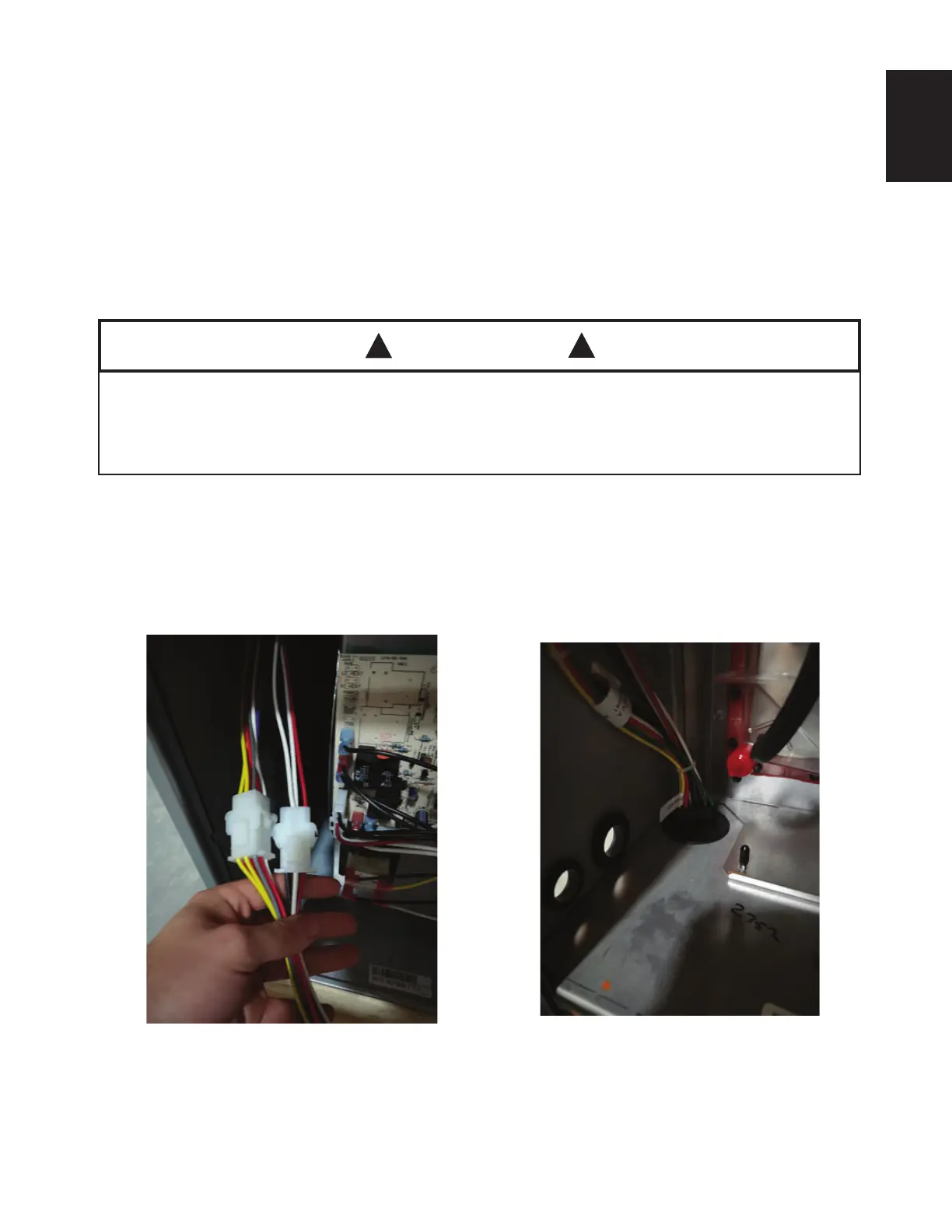

FIGURE 4 FIGURE 5
