W415-2845 / B / 11.10.20
130
IOM
MIO

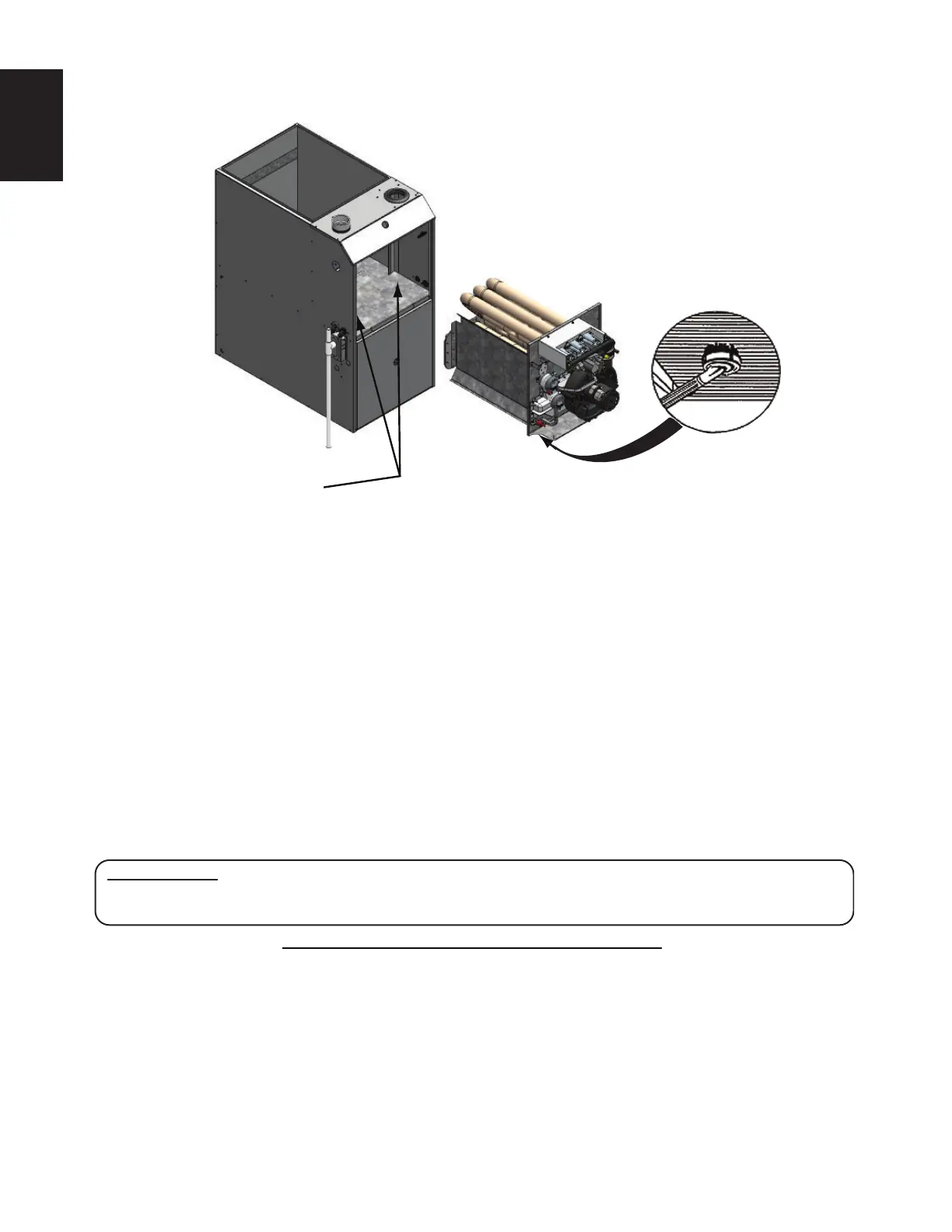

UNDERVIEW
REMOVE SCREWS BEFORE
SLIDING OUT BLOWER ASSEMBLY AND
HEAT EXCHANGER ASSEMBLY
NOTE: USE VACUUM ATTACHMENT
WITH A SOFT BRUSH
8. Lorsque l’assemblage de l’échangeur de chaleur a été enlever, vous pouvez ensuite nettoyer les bobines
à l’aide de la brosse douce de l’aspirateur. (Figure 6)
H27.6.4
9. Lorsque du nettoyage, glissez l’échangeur de chaleur dans sa position d’origine en utilisant les trous de
vis du panneau de division pour l’alignement.
10. Resserrez les vis pour attacher l’assemblage de la souffl erie au panneau de division et l’assemblage de
l’échangeur de chaleur (les vis sont fi xer du vestibule inférieur au vestibule supérieur) et placez les vis de
couvercles.
11. Passez les connecteurs de fi ls dans le vestibule inférieur, fi xez-les au panneau de division à l’aide du
passe-fi ls à verrou tournant et rebranchez les connecteurs au harnais situé dans le vestibule inférieur.
12. Raccordez les lignes de drainage du condensat pour un drainage adéquat.
13. Replacez la porte d’accès l’échangeur de chaleur et la porte d’accès de la souffl erie.
14. Rétablissez l’alimentation électrique à la fournaise.
15. Le nettoyage régulier de l’intérieur de la bobine de récupération ne devrait pas être nécessaire. S’il s’avérait
nécessaire, il devrait être fait par un technicien de service formé et qualifi é. De grandes quantités de saleté
ou de débris s’accumulant dans le tuyau de drainage du condensat peuvent indiquer qu’il faut procéder à un
nettoyage.
IMPORTANT :
Assurez-vous de ne pas plier les ailettes lors du nettoyage. Vous devriez laisser cette procédure
d'entretien à votre technicien de service.
FIGURE 6
