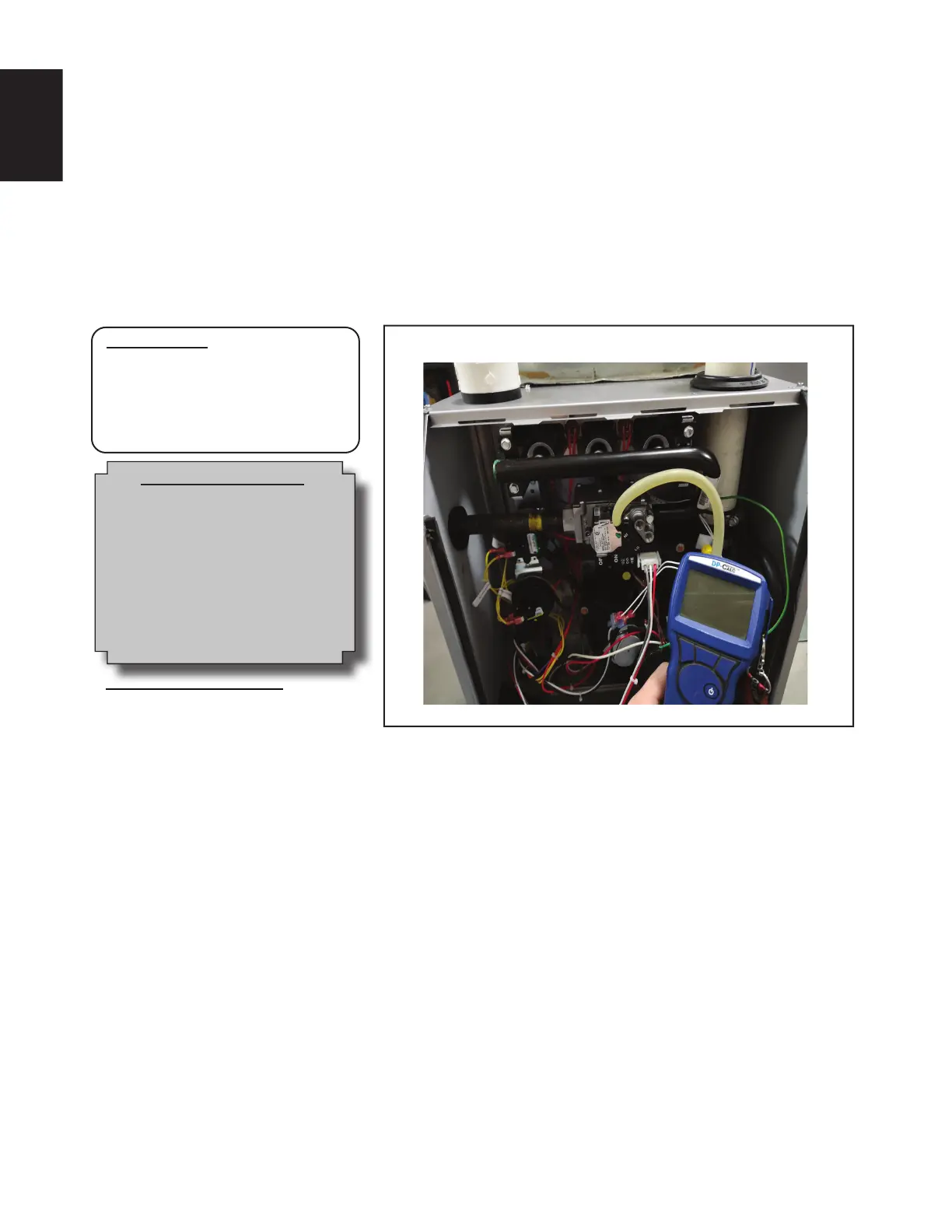

FIGURE 27 - MANOMÉTRE QUI MESURE LA PRESSION DU GAZ AU
COLLECTEUR
H18.6.4A
La pression d’alimentation en gaz naturel devrait être un maximum de 10,5CE” et un minimum de 5” CE (7”
CE recommandé). La pression d’alimentation en gaz du propane devrait se situer entre 11 et 13 po CE. Le
débit de la fournaise est basé sur 1 000 BTU/pi³ avec une masse volumique de 0,6.
Puisque les valeurs calorifi ques du gaz varient géographiquement, le débit et le rendement actuel de la
fournaise varieront en conséquence. Par exemple, le débit sera réduit à 90 % si le gaz naturel a une valeur
calorifi que de 900 BTU/pi³. Le débit augmentera à environ 110 % si le gaz naturel a une valeur calorifi que de
1 100 BTU/pi³. Ces écarts n’entraînent habituellement pas de problème; toutefois, la pression du collecteur du
brûleur peut être ajustée ou la grandeur de l’injecteur du brûleur peut être modifi ée pour compenser cet écart.
Consultez les fournisseurs de gaz pour obtenir les contenus calorifi ques spécifi ques.
Tout réglage à la pression du collecteur du brûleur doit être effectué à l’aide d’un manomètre ou d’une jauge de
pression étalonnée de type Magnehelic®. Ne réglez pas le régulateur de pression de la soupape de gaz plus
que ±0.3” CE. Référez-vous à la Figure 27.
IMPORTANT :
LE DÉBIT DE LA FOURNAISE
NE DOIT JAMAIS ÊTRE RÉGLÉ
À UNE VALEUR DÉPASSANT
CELLE INDIQUÉE SUR LA
PLAQUE D'HOMOLOGATION.
Débit =
Valeur calorifi que du gaz x 3600
Temps en sec. pour 1 pi³
où :
• Le débit est exprimé en BTU/h
• La valeur calorifi que du gas est exprimée en BTU/pi³
• et le temps représente le nombre de secondes
requises pour que le cadran indique 1 pied cube.
Si vous utilisez un compteur de gaz avec des unités
SI (métrique) :
• 1 pied cube = 0,0283 mètre cube
• 1 mètre cube = 35,315 pieds cubes
• 0,01 mètre cube = 0,3531 pied cube
• 0,5 mètre cube = 1,766 pied cube
13.6 VÉRIFICATION DU DÉBIT DE LA FOURNAISE
